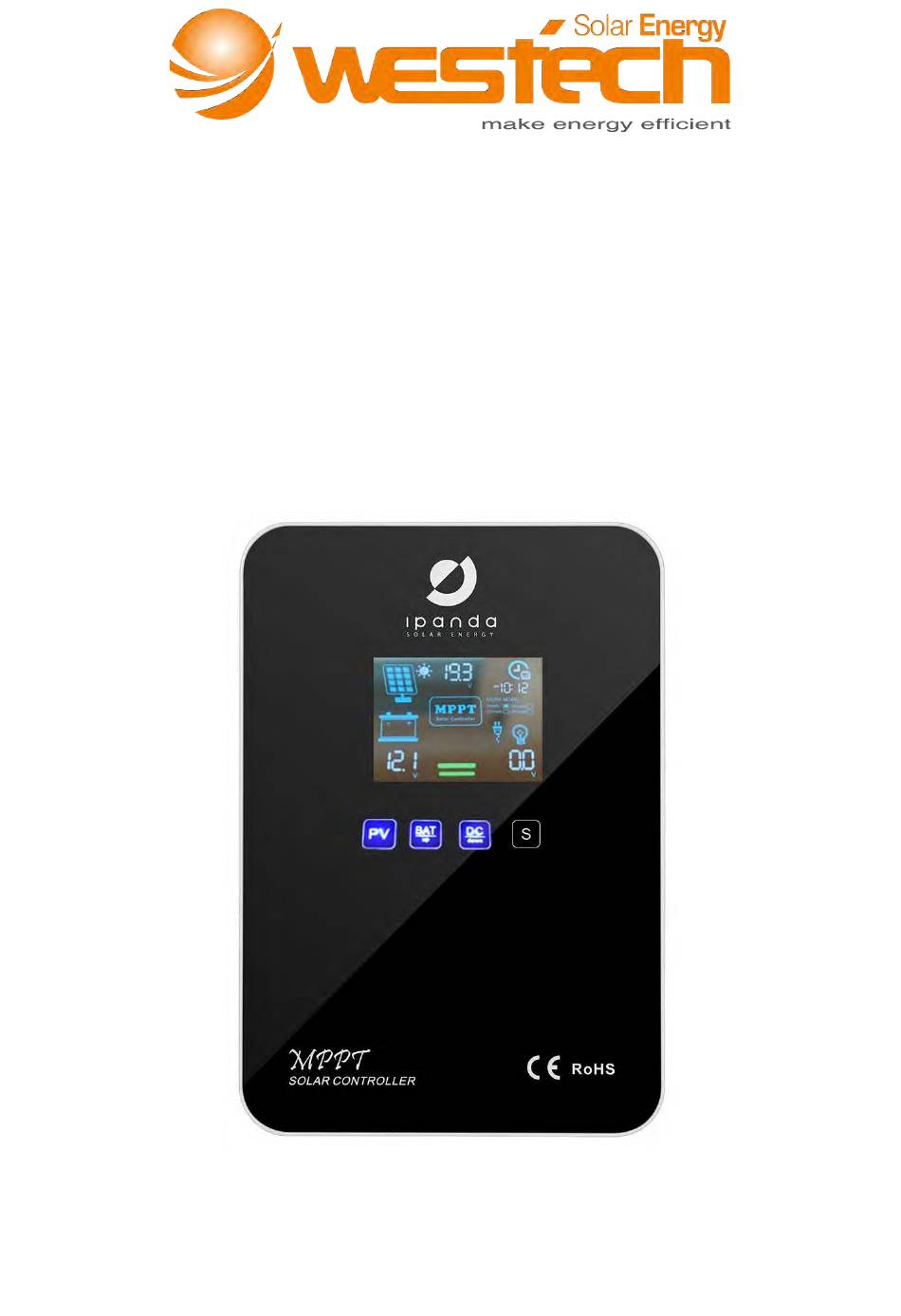

- Seite 1 Bedienungsanleitung für iPanda MPPT Laderegler Explorer M Series...
- Seite 2 Wichtige Sicherheitshinweise (Bitte bewahren Sie dieses Handbuch zum späteren Nachschlagen auf. Lesen Sie vor der Installation alle Anweisungen und Vorsichtsmaßnahmen im Handbuch sorgfältig durch.) Dieses Handbuch enthält alle Sicherheits-, Installations- und Betriebsanweisungen für diese Solarladeregler-Serie (im Folgenden als "Regler" bezeichnet): •...
- Seite 3 oder APP ein. Der Regler kann NUR 12 V / 24 V identifizieren. Um die Lithium-Ionen Batterie zu laden wählen Sie bitte "Lit" und richten Sie den Regler ein. 1. C = Konstanter Ladeparameter (9 ≤ F <C ≤ 15) Batterietyp Constant voltage Floating voltage...
- Seite 4 2. Inhalt Produkt Beschreibung Menge Hauptprodukt MPPT Laderegler 1 Stk. Montage der Rückwand 1 Stk. 1 Stk. Installationszubehör Temperaturmessungskabel 1 Stk. M5 Schrauben (zur Montage der Rückwand) 2 Stk. M4 Schraube (für Regler) 4 Stk. Dübel 2 Stk. Benutzerhandbuch 1 Stk. Produktinformationen Gebrauchsanweisungen 1 Stk.
- Seite 5 Schritt 3 Anwendung 1: Installation auf Schrank oder Brett Bohren Sie vier Ø4mm-Löcher entsprechend der Größe der Abmessung und befestigen Sie den Controller dann mit M4-Schrauben von hinten. Anwendung 2: Montage-Installation Messen und markieren Sie den Abstand an der Wand, bohren Sie 6 mm große Löcher, setzen Sie Dübel ein und ziehen Sie sie fest.
- Seite 6 Richten Sie die Löcher der Montageplatte an den Löchern in der Wand aus und befestigen Sie sie mit M5-Schrauben. Hängen Sie den Laderegler an den begrenzten Block gegen die Montageplatte, die der Kerbe entspricht. Ziehen Sie den Laderegler fest und befestigen Sie ihn mit M4-Schrauben an der Rückwand.
- Seite 7 Installation abgeschlossen Anmerkung: • Die obigen Schritte zur Montage der Rückwand eignen sich für die allgemeine Wandmontage. Bei Installation an einer Holzwand können Sie diese mit selbstschneidenden Schrauben direkt befestigen. Auf die Metallwand klopfen und mit Schrauben befestigen. • Achten Sie auf die Einbaulage des Ladereglers und lassen Sie für eine gute Belüftung und Wärmeableitung 20 cm Abstand.
- Seite 8 Beschreibung des Kommunikationsanschlusses Der Kommunikationsanschluss des Ladereglers ist mit dem RS485-USB-Kommunikationskabel für die Echtzeitüberwachung durch PC-Software und das Wi-Fi-Modul für die Remote-Cloud-Überwachung durch APP kompatibel. Der Kommunikationsanschluss ist eine standardmäßige 8-polige RJ45-Schnittstelle und die Pins sind wie folgt definiert (Tabelle 6): Funktion RS485-A RS485-B...
- Seite 9 7. Bedienung 7.1 Beschreibung des LCD-Anzeigebereichs ①PV-Informationen ②Batterieinformationen ③DC Ausgangsinformationen ④Ladeanzeige ⑤Anzeige der Arbeitszustände ⑥Systeminformationen Tastenbedienung: (vier Tasten: PV / Auswahl, BAT / Hinauf, DC / Hinunter, S) Taste Zugangsinformationen Einstellungsfunktion PV Spannung/PV Strom/PV Leistung/PV Gesamtenergie Batteriespannung/ UP = Erhöhen Batteriestrom/Batterieleistung/Batterieladung in Prozent/Batterieart/Geräteadresse Lastspannung/Laststrom/Lastleistung/Last...
-
Seite 10: Technische Daten
8. Häufige Fehler und Fehlerbehebung Häufige Fehler Mögliche Ursachen Behebung Der Regler kann nicht gestartet Überprüfen Sie die Verdrahtungsreihenfolge Batterie Plus und Minus werden. Bildschirm kann nicht des Netzsteckers und schließen Sie ihn in der verpolt angeschlossen eingeschaltet werden. richtigen Reihenfolge wieder an. Überprüfen Sie die Verdrahtungsreihenfolge Regler lädt nicht, PV-Spannung PV-Eingang positiv und... - Seite 11 Lithium-Ionen 225-504W 378-756W Optional Aktivierung für Li-Ionen Batterie Auswählbare Batterietypen Sealed(SEL), Gel(GEL), Flooded(FLD), User- (Standard-Gel-Batterie) defined(USE), Li-Ionen(Lit) Lade- Nennladestrom Temperaturkompensation -3mV/℃/2V (Standard) eigenschaften 3-stufig: Schnellladung, alternierende Ladung, Lademethode gleichmäßige Ladung Genauigkeit der ±0.2V Ausgangsspannungsstabilität Lastspannung Entspricht der Batteriespannung Lastnennstrom Ein / Aus-Modus, PV-Spannungsregelungsmodus, Dual- Laststeuermodus LAST- Time-Regelungsmodus, PV + -Zeitregelungsmodus...
- Seite 13 Westech-Solar Energy GmbH Robert-Koch-Str. 3a 82152 Planegg Deutschland Tel.: +49 (0) 89-89545770 Fax: +49 (0) 89-89545771 E-Mail: info@westech-energy.com...
