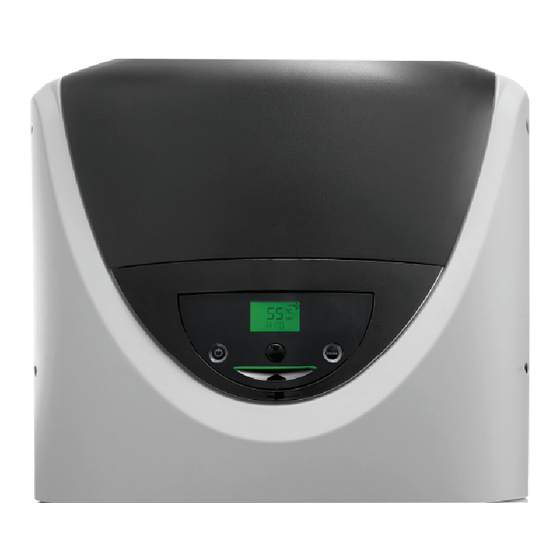

Inhaltszusammenfassung für Sanitec NUOS 200
- Seite 1 ® NUOS - Anschlüsse Zuluft und Abluft 11-2010...
-

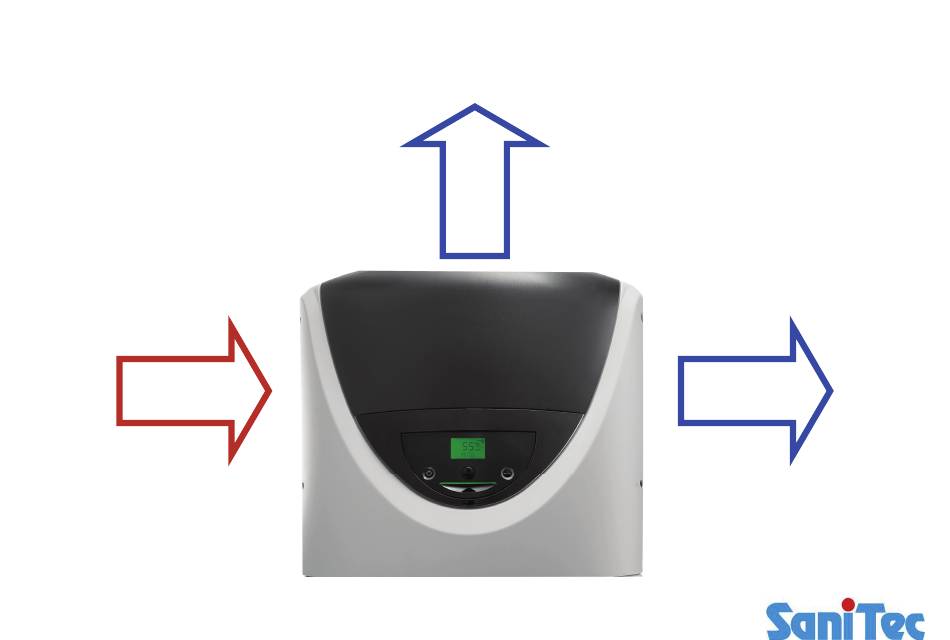

Seite 2: Nuos ® - Anschlüsse Zuluft Und Abluft Seitlich
® NUOS - Anschlüsse Zuluft und Abluft seitlich 11-2010... -
Seite 3: Nuos ® - Anschluss Abluft Alternativ Oben
® NUOS - Anschluss Abluft alternativ oben 11-2010... -
Seite 4: Nuos ® - Aufstellvarianten Zuluft / Abluft
® NUOS - Aufstellvarianten Zuluft / Abluft warme Zuluft: Nebenraum - kalte Abluft: außen warme Zuluft: Umgebung - kalte Abluft: außen warme Zuluft: außen - kalte Abluft: außen warme Zuluft: Umgebung - kalte Abluft: Umgebung 11-2010... - Seite 5 ® NUOS - Aufbau hermetisch dichter Scrollverdichter elektrolytischer Verdampfer Sicherheitsventil Gebläse thermostatisches Expansionsventil Kondensator / Verflüssiger Verdampfer elektronische Regelung Kondensat Abflussröhrchen elektrisches Heizelement Fremdstromanode NTC Fühler als STB und Überwachung Abtauventil (nur bei EXT Modellen) Warmwasser NTC Fühler auswechselbare MG-Anode justierbare Standfüße 11-2010...
-
Seite 6: Nuos ® - Elektrischer Anschluß
® NUOS - elektrischer Anschluß Normaler Stromanschluss: Zu verwenden, wenn kein besonderer Stromtarif vorhanden ist (z.B. Nachtstrom oder Wärmepumpen- Strom). Falls der Benutzer über einen Doppeltarif und einen geeigneten Stromzähler verfügt, darf das Produkt nur während der Niedertarif-Zeit betrieben werden. Während der Zeit, in der das Gerät stromlos ist, wird der Korrosionsschutz durch eine beschichtete Anode und... - Seite 7 ® NUOS - elektrischer Anschluß STROMANSCHLUSS BEI DOPPELTARIF UND HC-HP SIGNAL Bietet die gleichen Kostenvorteile wie der Doppeltarif, gestattet jedoch eine schnelle Aufheizung durch den BOOST- Modus, der die Heizung auch während des Hochtarifs aktiviert. Schließen Sie ein 2-adriges Kabel an die entsprechenden Signalkontakte am Zähler an.
-
Seite 8: Nuos ® - Bedienung Und Betriebsarten
® NUOS - Bedienung und Betriebsarten •AUTO: Der Boiler kann die gewünschte Temperatur in ein paar Stunden durch den rationellen Einsatz der Wärmepumpe und, nur wenn nötig, des Heizstabes erreichen. Die Höchstanzahl von Stunden, die es dauert, hängt vom Parameter P9 – TIME_W ab, der werksseitig auf 8 Stunden eingestellt ist. •BOOST: Bei Aktivierung dieser Betriebsart verwendet der Boiler gleichzeitig Wärmepumpe und Heizstab, um die gewünschte Temperatur in kürzester Zeit zu erreichen. -
Seite 9: Nuos ® - Leichte Installation, Flexible Anschlüsse
® NUOS - leichte Installation, flexible Anschlüsse NUOS 250 Anschlüsse wasserseitig ¾” vorn Anschlüsse luftseitig 150 – 160 – 200 mm max. Kanallänge 10 m elektrischer Anschluss EVU Kontakt + EDF Signal 11-2010... -
Seite 10: Nuos ® - Hohe Effizienz Und Wirtschaftlichkeit
® NUOS - hohe Effizienz und Wirtschaftlichkeit NUOS 250 Bereitschaftsenergieverbrauch 0,63 kWh COP (A15; W15-50) COP (A5) Aufheizzeit (A15; W15-50) 3h 41m Max. WP Wassertemperatur 62°C Min. Lufteintrittstemperatur - 5°C 11-2010... - Seite 11 ® NUOS - hoher Warmwasserkomfort NUOS 250 Max. Temperatur mit WP 62°C [55°C] Max. Temperatur Solar 95°C Max. Temperatur mit Heizstab 75°C [65°C] Leistung Heizstab 2.500 W Position Heizstab: WW-Menge unten: ca. 240 l Wasserleistung bei 40°C 325 l / 435 l (55°C / 62°C) 11-2010...
- Seite 12 ® NUOS - leichte Bedienung, hohe Betriebssicherheit NUOS 250 Regelung, Betriebsarten auto, boost, green, voyage Max. Volumenstrom Luft 500 m³/h Schalldruckpegel (2m Abstand) (39) dB(A) Anode Aktiv + Magnesium 11-2010...
-
Seite 13: Abmessungen
® NUOS - Abmessungen 250 l SOL 11-2010... - Seite 14 ® NUOS - Technische Daten Wärmepumpe Einheit 200 EXT 250 EXT 250 EXT Speicher-Nennvolumen Dicke der Isolierung Art des internen Speicherschutzes Emaille Art des Korrosionsschutzes titanbeschichtete Stromanode + Magnesium-Opferanode Max. Betriebsdruck Durchmesser Wasseranschlüsse Zoll G 3/4 M Durchmesser Kondensat- Zoll 1/2 “...
- Seite 15 ® NUOS - Technische Daten Wärmepumpe Einheit 200 EXT 250 EXT 250 EXT Heizleistung (*) 2775 2775 2775 2775 2775 Durchschnittliche Leistungsaufnahme (*) Max. Leistungsaufnahme (*) Leistungskoeffizient (*) Aufheizzeit (*) h:min 3:10 3:10 3:41 3:41 3:41 Aufheizenergieaufnahme (*) bei 55 °C Max.
- Seite 16 ® NUOS - Technische Daten Heizstab 200 EXT 250 EXT 250 EXT Leistungsaufnahme Heizstab 1500+1000 1500+1000 1500+1000 1500+1000 1500+1000 °C Max. Wassertemperatur mit Heizstab (Werks- (Werks- (Werks- (Werks- (Werks- einstellung einstellung einstellung einstellung einstellung Max. Stromaufnahme 10,8 10,8 10,8 10,8 10,8 Stromzuführung Spannung / Max.
- Seite 17 ® NUOS - Technische Daten Luftseitig 200 EXT 250 EXT 250 EXT Standard-Luftstrom (automatische Steuerung) Verfügbarer statischer Druck Schalldruck dB(A) Schalldruckpegel bei 2 m dB(A) Mindestrauminhalt am Anschlussort (***) Mindestdeckenhöhe am Anschlussort 1,75 1,75 °C Min. Temperatur am Anschlussort °C Max.
