Inhaltszusammenfassung für ADS Technologies TV Elite XGA

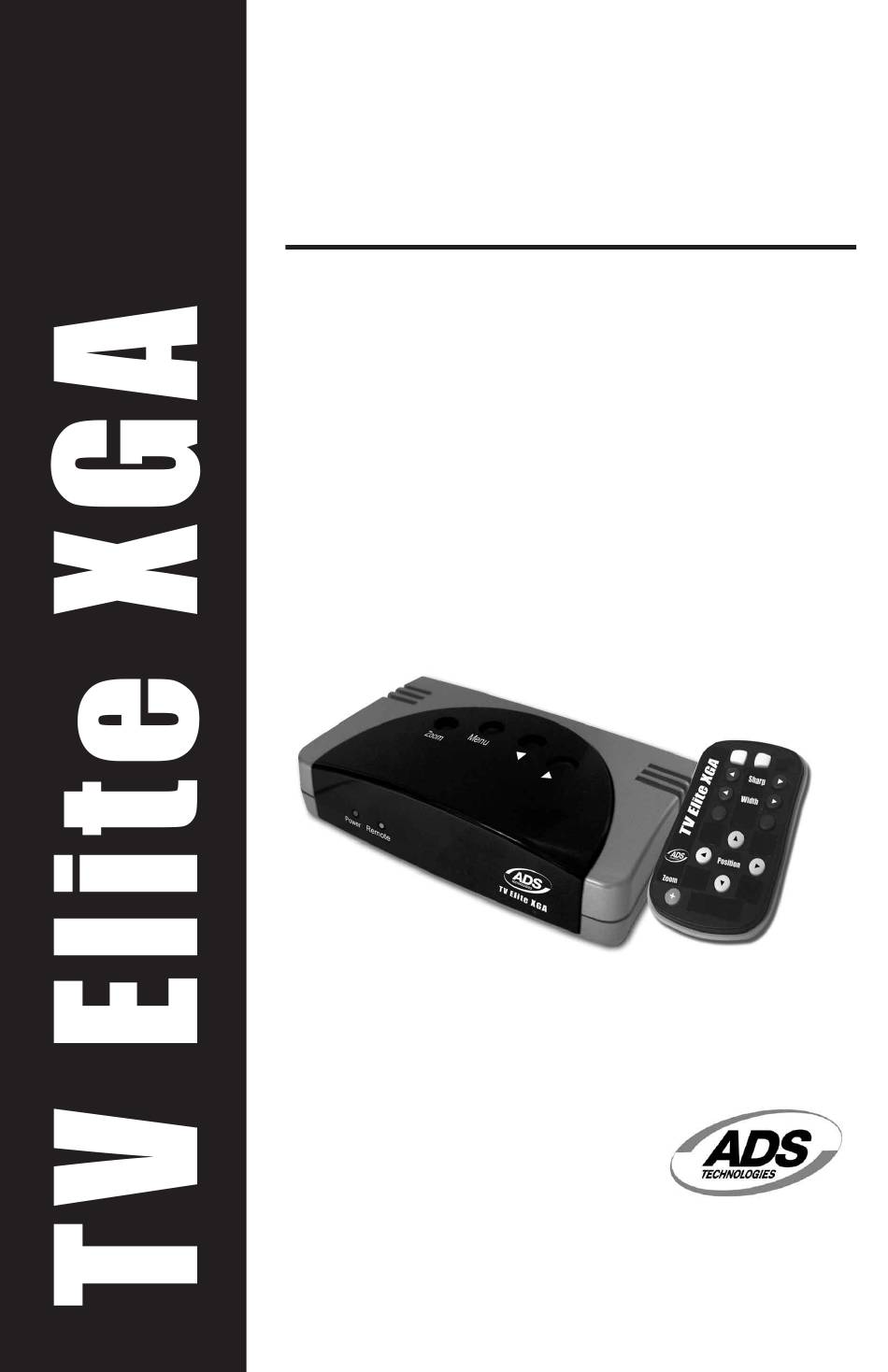

- Seite 1 TV Elite XGA Turn Your TV into a Big-Screen Monitor! User’s Guide: First Edition - Revision 2 www.adstech.com Technical Support: 562.926.4338 Technical Support Hours: M-F 7am-6pm, PST Email: support@adstech.com...
- Seite 3 International Business Machines, Inc. ADS is a registered trademark of ADS Technologies Inc. ADS Technologies (ADS) makes no warranty of any kind with regard to this material, including but not limited to, the implied warranties of merchantability and fitness for a particular purpose. The informa- tion furnished within this written document is for information purpos- es only and is subject to change without notice.
-
Seite 4: Inhaltsverzeichnis
Changing Video Resolutions on your computer ..15 TV Elite XGA: French Manual ....17 TV Elite XGA: German Manual ....28 TV Elite XGA: Spanish Manual . -
Seite 5: A Letter From The President Of Ads
The combination of technology innovation, affordability, quality, value and sup- port has made our products award-winners in the press and at conventions. More over they are winners with our customers. I wish to thank you for choosing ADS Technologies and I hope you enjoy your new multimedia experience. Sincerely,... -
Seite 6: System Requirements
1. Disconnect the Monitor cable from your computer graphics card. 2. Connect your Monitor cable to the VGA output on the TV Elite XGA 3. Use the 8 pin DIN to VGA IN Cable and connect the VGA end to your computer graphics card and the 8 Pin DIN to the VGA IN on the TV Elite XGA. -
Seite 7: Connection Diagram
Connection Diagram Remote Control The Remote Control unit that is included with TV Elite XGA is ready to use, battery included. Remove Protective Battery Cover: The unit ships with the battery pre-installed, but has a plastic cover on the bat- tery so it will not be discharged during shipping. -
Seite 8: Using Your Tv Elite Xga
Your TV Elite XGA is now connected and ready to use. Using your TV Elite XGA You connected the audio and video cables between your Computer, the TV Elite XGA and your TV, now you are ready to start using your XGA unit. 1. Turn on your computer a. - Seite 9 TV Elite XGA has 4 control buttons and an infra-red remote control which allow you to access all the features of the device. There are 2 functions which are accessed from the Remote control only and not accessible from the 4 buttons. These features are: Freeze and Zoom.
- Seite 10 3. Press SELECT button and on screen menu changes to Sharpness control. 4. Press Right and Left buttons to step through 8 levels of sharpness settings. Zoom The Zoom control will magnify the image on your TV by 200%. In the Zoom mode you can use the the Panning function to PAN around the TV image.
- Seite 11 Positioning This control allows you to easily position the computer image on the TV screen. 1. Press MENU button 2. Press SELECT button and on screen menu changes to Positioning control 3. You will see the Position icon with arrows. Pressing LEFT or RIGHT buttons will move the TV image horizontally.
-
Seite 12: Remote Control Functions
NTSC and PAL Switch To switch between NTSC and PAL TV systems: 1. Press the MENU and SELECT buttons at the same time. 2. You will notice the TV display change to accept either the NTSC or PAL signal. 3. To Switch back, Press MENU and SELECT at the same time again. -
Seite 13: How Tv Elite Xga Works
Digital High Definition TV (HDTV) are we starting to see some progressive display technology on televisions. What does this mean? While TV Elite XGA does a very good job of converting the VGA signal to display on standard definition televisions, computer images converted to be viewed on a TV will never look quite as good as the VGA image. -
Seite 14: The Best Types Of Computer Images To Display On Tv
Elite XGA with some of the more common uses of this product. Power Point Presentations PowerPoint is a perfect application for TV Elite XGA. This is a great way to make presentations to small groups or classes where everyone is close enough to view a TV. The other advantage is that a TV can be easily viewed without turning off the lights in the room. -
Seite 15: Changing Video Resolutions On Your Computer
DVD, Computer Video and Streaming Video Computer Video converts great with TV Elite XGA. If you are watch- ing a DVD movie on your PC you can display at full screen and it will fill the entire TV screen. This is a great way to get DVD video from your Computer to your TV. - Seite 16 Properties. The Display Properties Box will appear. Use the Screen Resolution Slider to choose a new resolution setting, Click OK to set new resolution. Vertical Refresh Rate: The vertical refresh rate can be no higher than 60 Hz when you are at a resolution of 1024 x 768.
-
Seite 17: Configuration Système
RCA Gauche (rouge) + Droite (blanc) de 2 m 74 • Transformateur d’alimentation mural Branchement du convertisseur TV Elite XGA à votre ordinateur 1. Débranchez le câble du moniteur de la carte graphique de l’ordinateur. 2. Branchez le câble du moniteur à la sortie VGA du convertisseur TV Elite XGA. - Seite 18 1) du téléviseur pour sélectionner le périphérique externe comme votre source vidéo. Connection Diagram Télécommande: La télécommande fournie avec le convertisseur TV Elite XGA est prête à l’emploi, pile incluse. Enlevez la bande de protection de la pile : la télécommande est livrée avec une pile déjà installée, mais une bande de protection en plastique recouvre la pile pour empêcher tout...
- Seite 19 à utiliser votre convertisseur. 1. Allumez votre ordinateur a. Vérifiez la résolution VGA – Le TV Elite XGA peut convertir toute résolution jusqu’à 1024 x 768 @ un taux de rafraîchissement de 60 Hz et des couleurs à 32 bits.
- Seite 20 Le TV Elite XGA est doté de 4 boutons de commande et d’une télécommande infrarouge qui vous permettent d’accéder à toutes ses fonctions. Deux des fonctions ne sont accessibles que par le biais de la télécommande : le gel de l’image et le zoom.
- Seite 21 3. Appuyez sur le bouton SELECT pour que le menu à l’écran affiche la commande de netteté. 4. Appuyez sur le bouton RIGHT ou LEFT pour naviguer parmi les 8 niveaux de réglage de la netteté. Zoom La commande Zoom permet d’agrandir de 200 % l’image affichée sur le téléviseur.
- Seite 22 Position Cette commande vous permet de positionner facilement l’image de synthèse sur l’écran du téléviseur. 1. Appuyez sur le bouton MENU. 2. Appuyez sur le bouton SELECT pour que le menu à l’écran affiche la commande de positionnement. 3. Vous verrez apparaître l’icône de positionnement dotée des flèches 3 4 Appuyez sur le bouton LEFT ou RIGHT pour déplacer l’image du téléviseur horizontalement.
- Seite 23 Commutateur NTSC/PAL Pour basculer entre les standards de télévision NTSC et PAL: 1. Appuyez simultanément sur les boutons MENU et SELECT. 2. L’affichage du téléviseur changera pour accepter le signal NTSC ou PAL. 3. Pour revenir en arrière, appuyez de nouveau simultanément sur les boutons MENU et SELECT.
- Seite 24 Le TV Elite XGA est un convertisseur d’image. La fréquence du signal vidéo et la manière dont sont affichées les images sont très différentes sur un moniteur VGA et sur un téléviseur. Le TV Elite XGA convertit le signal Progressive Scan VGA en provenance de votre ordinateur en signal d’images vidéo entrelacées permettant l’affichage sur les...
- Seite 25 ADS Technologies fabrique des convertisseurs d’images vidéo depuis plus de dix ans. Au fil des années, nous avons appris comment nos clients utilisent ces produits. Ci-dessous se trouvent des descriptions et des conseils d’utilisation du TV Elite XGA, y compris ses principaux domaines d’utilisation. Présentations Power Point PowerPoint est l’application idéale pour utiliser le TV Elite XGA.
- Seite 26 Web devraient avoir une belle apparence. DVD, vidéo électronique et vidéo en continu Le TV Elite XGA convertit efficacement les vidéos électroniques. Si vous regardez un film DVD en mode plein écran sur votre PC, vous pouvez l’afficher sur l’intégralité de votre écran de télévision. C’est un moyen superbe de faire passer un DVD de l’ordinateur au téléviseur.
- Seite 27 Taux de rafraîchissement vertical : Le taux de rafraîchissement vertical ne peut dépasser 60 Hz lorsque la résolution est 1024 x 768. A des résolutions inférieures, vous pouvez obtenir une fréquence de rafraîchissement vertical allant jusqu’à 90 Hz. Pour changer le taux de rafraîchissement : 1.
-
Seite 28: Systemvoraussetzungen
TV Elite XGA an Ihr TV-Gerät anschließen 1. Schließen Sie entweder das RCA oder S-VHS Kabel zwischen dem TV Elite XGA und der entsprechenden Video-Eingangsbuchse auf Ihrem TV-Gerät an. Das S-VHS Kabel wird empfohlen. S-VHS Verbindungen bieten bessere Bildqualität als Video-Anschlüsse über RCA. - Seite 29 Gerät als Videoquelle zu selektieren. Connection Diagram Fernbedienung: Die mit TV Elite XGA mitgelieferte Fernbedienung ist betriebsbereit inklusive Batterie. Entfernen Sie die Batterie-Schutzabdeckung: Das Gerät wird mit vorinstallierter Batterie ausgeliefert, die Batterie ist aber mit Plastik abgedeckt, um eine Entladung während des Transports zu vermeiden.
-
Seite 30: Betrieb Ihres Tv Elite Xga
TV Elite XGA und Ihrem TV-Gerät angeschlossen, Sie können Ihr XGA-Gerät jetzt in Betrieb nehmen. 1. Schalten Sie Ihren Computer ein a. Prüfen Sie die VGA Auflösung – TV Elite XGA kann jede Auflösung bis 1024 x 768 @ 60 Hz Bildwiederholungsrate und 32 bit Farbe konvertieren b. - Seite 31 über die Fernbedienung und nicht über die vier Steuertasten zugänglich. Diese Funktionen sind: Freeze und Zoom. 4 Steuertasten TV Elite XGA hat verschiedene Steuerelemente, auf die mit den vier Tasten auf der Oberseite des Gerätes zugegriffen wird. Weitere Funktionen sind nur von der Fernbedienung aus erreichbar.
- Seite 32 3. Drücken Sie die SELECT-Taste, das Bildschirm-Menü wechselt zur Schärfe-Steuerung. 4. Drücken Sie auf die Tasten Right und Left, um die acht Schärfe-Einstellungen durchzublättern. Zoom Die Zoom-Steuerung vergrößert das Bild auf Ihrem TV-Gerät um 200%. Im Zoom-Modus können Sie mit der Schwenk-Funktion über das TV-Bild SCHWENKEN.
- Seite 33 Positionierung Damit können Sie das Computer-Bild auf dem TV-Bildschirm ganz einfach positionieren. 1. Drücken Sie die MENU-Taste 2. Drücken Sie die SELECT-Taste, das Bildschirm-Menü wechselt zur Positionier-Steuerung 3. Sie sehen das Positionier-Icon mit 3 4 Pfeilen. Mit den Tasten LEFT oder RIGHT wird das TV-Bild horizontal verschoben. 4.
- Seite 34 NTSC und PAL Schalter Um zwischen den TV-Systemen NTSC und PAL zu schalten: 1. Drücken Sie gleichzeitig die Tasten MENU und SELECT. 2. Die TV-Anzeige wechselt, um entweder das NTCS- oder PAL-Signal zu empfangen. 3. Um zurück zu schalten, drücken Sie wieder gleichzeitig MENU und SELECT.
- Seite 35 Funktionsweise des TV Elite XGA TV Elite XGA gehört zu einer Klasse von Produkten, die als Scan Converter bezeichnet wird. Die Frequenz der Videosignale und die Art, wie Bilder auf einem VGA-Monitor und einem TV-Bildschirm dargestellt werden, sind grundverschieden. TV Elite XGA konvertiert das Progressive Scan VGA-Signal von Ihrem Computer in ein Interlaced Video-Signal, das auf Standard-TV-Geräten dargestellt werden kann.
- Seite 36 Converter Produkte. Im Lauf der Jahre haben wir gelernt, wie unsere Kunden diese Produkte einsetzen. In den folgenden Abschnitten finden Sie Beschreibungen und Tipps für den Einsatz des TV Elite XGA mit einigen häufigen Anwendungsfällen für dieses Produkt. PowerPoint Präsentationen PowerPoint ist ein perfekter Anwendungsfall für TV Elite XGA.
- Seite 37 Web-Grafiken werden auch sehr gut aussehen. DVD, Computer Video und Streaming Video Computer Video wird mit TV Elite XGA sehr gut konvertiert. Wenn Sie sich auf Ihrem PC einen DVD Film ansehen, können Sie die Ganzbild-Anzeige wählen, das Bild füllt den ganzen TV-Bildschirm. Das ist ein erstklassiger Weg, Ihr DVD Video vom Computer ins Fernsehen zu bringen.
- Seite 38 Vertikale Bildwiederholungsrate: Bei einer Auflösung von 1024 x 768 kann die vertikale Bildwiederholungsrate maximal 60 Hz betragen. Bei niedrigeren Auflösungen können Sie die vertikale Frequenz bis zu 90 Hz einstellen. Um die Bildwiederholungsrate zu ändern: 1. Öffnen Sie “Display Properties” wie oben beschrieben.
-
Seite 39: Requisitos Del Sistema
TV Elite XGA. Conexión del TV Elite XGA a la TV 1. Conecte el cable RCA o S-VHS entre el TV Elite XGA y la clavija de entrada de vídeo coincidente de la TV. Se recomienda utilizar el cable S-VHS siempre que sea posible. Las conexiones S-VHS proporcionan mejor calidad de imagen que las conexiones de vídeo RCA. - Seite 40 Connection Diagram Mando a distancia La unidad de mando a distancia que se incluye con el TV Elite XGA está lista para utilizar, con pila instalada. Retire la tapa protectora de la pila. La unidad se despacha con la pila preinstalada pero tiene una cubierta de plástico sobre la pila de manera que no se descargue durante el...
- Seite 41 Ahora debería ver la imagen del ordenador en la TV. Características y controles del TV Elite XGA El TV Elite XGA le ofrece muchas formas de controlar la imagen del ordenador en la TV. Puede ajustar el brillo y la nitidez, así como posicionar la imagen en la pantalla y utilizar la función de zoom 200% y...
- Seite 42 TV Elite XGA tiene 4 botones de control y un mando a distancia infrar- rojo que le permite acceder a todas las prestaciones del dispositivo. Hay 2 funciones a las que sólo se puede acceder desde el mando a distan- cia y que no son accesibles desde los 4 botones.
- Seite 43 3. Pulse el botón de SELECT y el menú de pantalla cambia al control de Sharpness. 4. Pulse los botones de Right y Left para desplazarse entre los 8 niveles de valores de nitidez. Zoom El control de Zoom ampliará la imagen de la TV un 200%. En el modo de Zoom puede utilizar la función de PANNING (PANORÁMICA) para PANORAMIZAR alrededor de la imagen de TV.
- Seite 44 Positioning (Posicionamiento) Este control le permite posicionar fácilmente la imagen del ordenador en la pantalla de TV. 1. Pulse el botón de MENU 2. Pulse el botón de SELECT y el menú de pantalla cambia al control de Positioning. 3. Verá el icono de Position con flechas 3 4 . Pulsando los botones de LEFT o RIGHT se moverá...
- Seite 45 Conmutación entre NTSC y PAL Para conmutar entre los sistemas de TV NTSC y PAL: 1. Pulse los botones de MENU y SELECT al mismo tiempo. 2. Verá que la visualización de la TV cambia para aceptar señal NTSC o PAL. 3.
- Seite 46 TV digital de alta definición estamos comenzando a ver algo de tecnología de visualización progresiva en los televisores. ¿Qué significa esto? Si bien el TV Elite XGA hace un trabajo muy bueno convirtiendo la señal VGA para visualizar en televisores de definición normal, las imágenes de ordenador convertidas para ver en la TV nunca...
- Seite 47 Presentaciones de Power Point PowerPoint es una aplicación perfecta para TV Elite XGA. Es una forma estupenda de hacer presentaciones para grupos o clases pequeñas en que todos estén lo suficientemente cerca para ver una TV. La otra ven- taja es que la TV se puede ver fácilmente sin tener que apagar las luces...
- Seite 48 DVD, vídeo de ordenador y vídeo de flujo El vídeo de ordenador se convierte muy bien con TV Elite XGA. Si está viendo una película en DVD en el PC, puede visualizarla a pantalla completa y llenará...
- Seite 49 Velocidad de regeneración vertical: La velocidad de regeneración vertical no puede ser superior a 60 Hz cuando se esté en una resolución de 1.024 x 768. Con resoluciones inferiores se pueden tener frecuencias verti- cales de hasta 90 Hz. Para cambiar la velocidad de regeneración: 1.
-
Seite 50: Help Resources
HELP RESOURCES For Hardware questions: Check the ADS web site: www.adstech.com E-mail ADS for help: support@adstech.com Call ADS for help: 1-562-926-4338 Support Hours: M-F 8:00 AM – 5:00 PM PST... -
Seite 51: Service And Warranty
Return/Replacement: If you need to return your ADS Technologies product you should return the product directly to the dealer or store where you purchased the product. Each individual computer store or dealer sets product returns policies for their customers. ADS Technologies, Inc. cannot be responsible for the actions or policies set by our dealers. -
Seite 52: Fcc Information
ADS Technologies, Inc. product or inability to use the product, even if the dealer or ADS Technologies, Inc. has been advised of such lia- bility or other claims. This includes damage to property and, to the extent permitted by law, damages for personal injury. - Seite 55 ADS Technologies North America Office 12627 Hidden Creek Way Cerritos, CA 90703 Phone: (562) 926-1928 Fax: (562) 926-0518 Technical Support: (562) 926-4338 Technical Support Hours: M-F 7am-6pm PST European Office Shannon Industrial Estate Shannon Co. Clare, Ireland Phone: +353.61.702042 Part #: 128-593...
