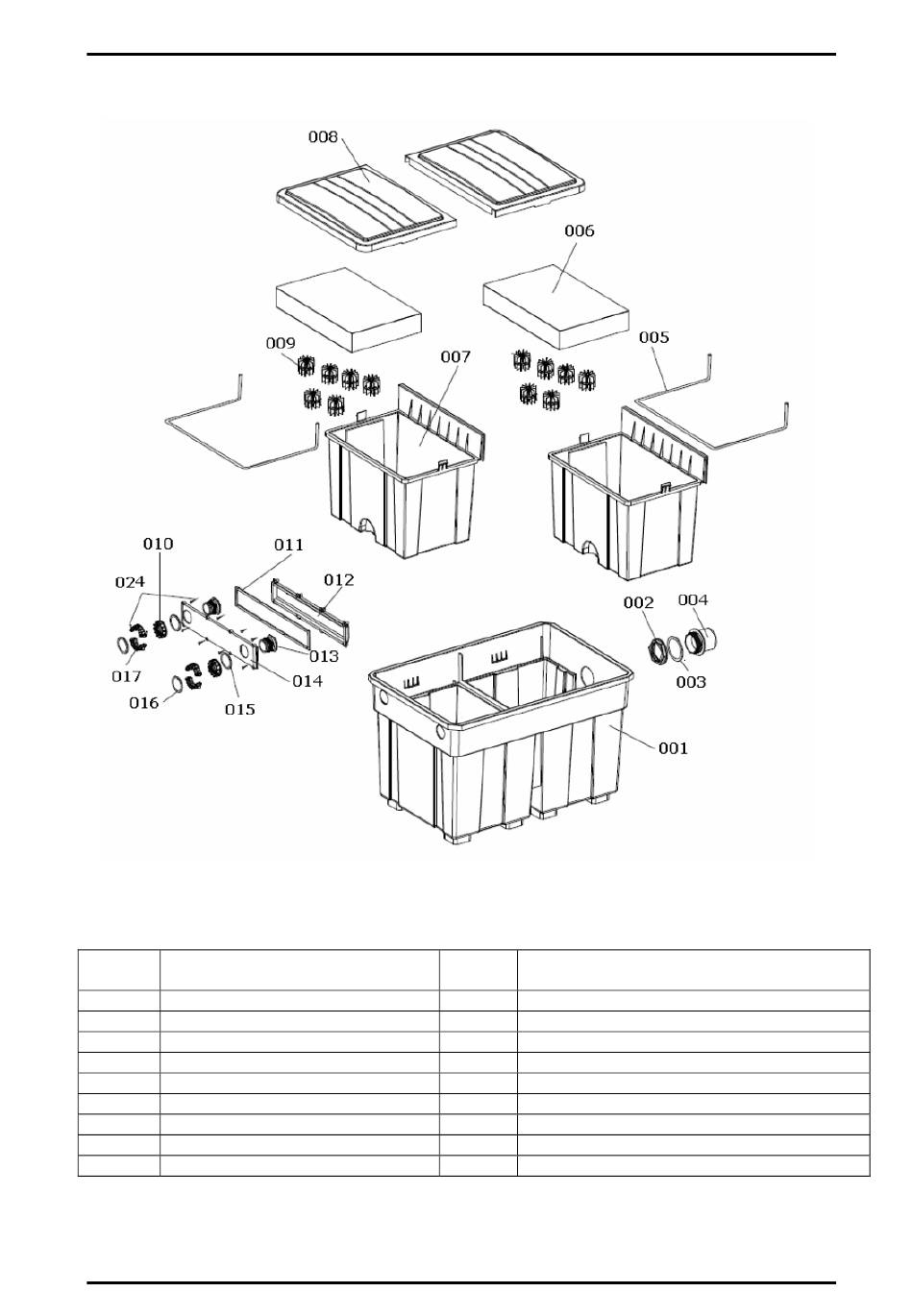

EXPLOSIONSZEICHNUNG

7

TEILELISTE

TEILE-
BEZEICHNUNG
NR
001 Teichfilter-Gehäuse
002 Dichtung
003 Dichtungsring 92x72 mm
004 Rohrstück
005 Dichtungsleiste 5x1300 mm
006 Filterschaum 450x295x65 mm
007 Filterbox
008 Abdeckung (oben)
009 Filterball
30984 – TF 25000
TEILE-
NR
010 Verschraubung
011 Dichtung
012 Dichtungsplatte
013 Verbindungsstück
014 Abdeckplatte
015 Dichtungsring 61x47
016 Dichtungsring 52,5 x 36
017 Nut-Nippel
