D

MLS Digital Spannungsversorgung D RB2000

Wichtige Installationshinweise!
Die Installation und Inbetriebnahme darf nur von autorisierten
Elektrofachkräften durchgeführt werden. Bei der Installation an das
Versorgungsnetz (230V~/50Hz) ist die elektrische Anlage span-
nungsfrei zu schalten. Es sind die geltenden Gesetze und Normen
des Landes einzuhalten, in dem das Gerät betrieben wird.
Diese neueste Generation der MLS Bus Spannungsversorgung ist
ausschließlich für den Betrieb von MLS Digital Präsenzmeldern oder
anderen MLS Digital Komponenten geeignet. Es können bis zu 99
Spannungsversorgungen miteinander vernetzt werden, eine einzelne
Installation kann somit bis zu 20.000 Komponenten umfassen.

Installation und Anschluss

Die Platzierung der MLS Digital Spannungsversorgung sollte an
leicht zugänglicher Stelle erfolgen, in der Regel in unmittelbarer
Nähe der Etagenverteilung. Die Einheit ist an die Hauptspan-
nungsversorgung (230 V / 50 Hz) anzuschließen, mit 3 Ampere
abzusichern und entsprechend zu erden. Sofern erforderlich ist auf
besondere Isolation zu achten.
Ein MLS Bus Netzwerk wird unter Verwendung einer ungeschirm-
ten 2x1,5 mm² TwistedPair Leitung hergestellt. Beginnend am MLS
Bus Ausgang der Spannungsversorgung wird jede Komponente
über den jeweiligen Eingang mit der Einheit verbunden. Es können
bis zu 200 MLS Digital Komponenten an eine Spannungsversor-
gung angeschlossen werden. Zu Vermeidung irreparabler Schäden
ist unbedingt darauf zu achten, keine Anschlüsse der Hauptspan-
nungsversorgung an den jeweiligen Eingang anzuschließen.
Y Z A B
INPUT INPUT INPUT
4 3 2
2 PAIR BACKBONE GLOBAL OVERRIDE INPUTS
Adressierschalter
ADDRESS
SWITCHES
PEHA Lichtsteuerung – PEHA Elektro GmbH & Co. KG a Honeywell Company · Gartenstraße 49 · 58511 Lüdenscheid · Deutschland · www.peha.de · peha@peha.de
- + -
+
L N
INPUT
ALL ON
OUT 230V 50Hz
RETURN
1 FULL
TEST BUS CONNECTIONS POWER SUPPLY
Netzwerk-Struktur (Topologie)
Die Netzstruktur ist „frei", kann somit beispielsweise in verschiedenen
Kombinationen von Stern- oder Ringstrukturen erfolgen. Es wird
empfohlen, eine Ringstruktur zu wählen, um später die Funktionalität
einfacher prüfen zu können. Hierbei wird vom MLS Bus Ausgang
ausgehend jede MLS Digital Komponente nacheinander verbunden
und abschließend über den MLS Bus „Return" Eingang zurückge-
führt. Dabei ist auf eine gleichbleibende Polarität der Verkabelung zu
achten. Durch Drücken eines kleinen Schalters neben den MLS Bus
Anschlüssen kann die Funktionalität getestet werden. Ist die Installation
erfolgreich durchgeführt worden, beginnt eine grüne LED unterhalb
des Schalters zu flimmern. Bitte beachten Sie das Merkblatt AN4001
für weitere Informationen zu einer MLS Bus Verkabelung.

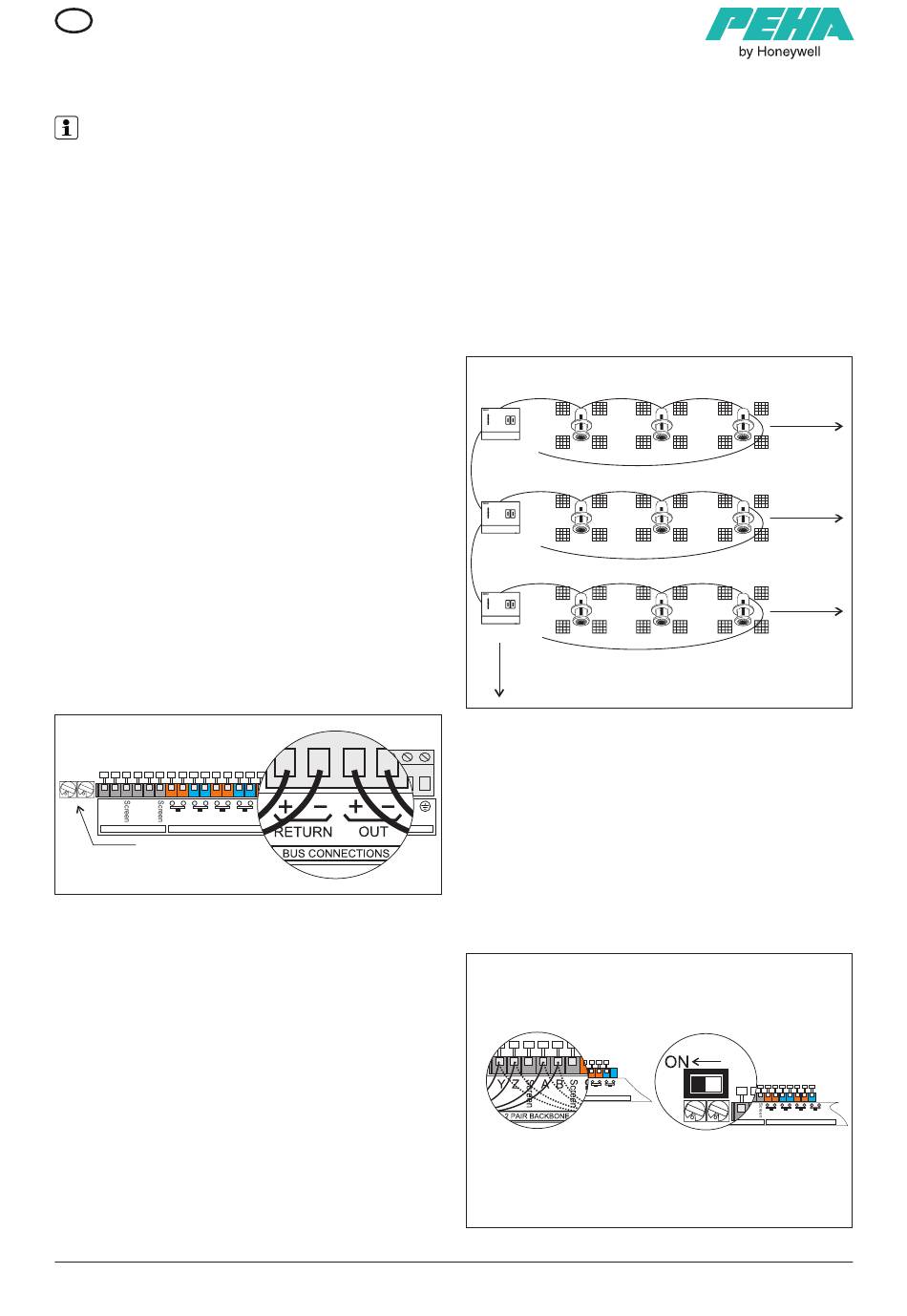

Beispiel einer System-Verkabelung
Example Wiring of System
MLS Bus
MLS Bus Power Supply
D RB2000
RB2000
MLS Bus
Backbone
Spine
MLS Bus
MLS Bus Power Supply
D RB2000
RB2000
MLS Bus
Backbone
Spine
MLS Bus
MLS Bus Power Supply
D RB2000
RB2000
MLS Bus
Zu weiteren
To further
D RB2000 Geräten
RB2000 units

Vernetzung mehrerer MLS Digital Spannungsversorgungen

Bei umfangreicheren Installationen werden mehrere
Spannungsversorgungen benötigt, welche untereinander in
Reihe oder als Backbone verbunden werden. Die Verbin-
dung einzelner Einheiten untereinander erfolgt über eine
geschirmte AWG24 TwistedPair Datenleitung. Die jeweils
hinterlegte „Allgemeine Zone 1" jeder Einheit wird hier zu
einer Gebäude umfassenden „Building Zone" zusammen-
gefasst. Bei der Verbindung in Reihe sollte die Gesamtlänge
aller Verbindungen 1.200 m nicht überschreiten.
The spine should be linked to AB and YZ as shown (i).
Der Backbone sollte wie abgebildet zwischen AB und YZ angeschlossen werden (i).
Note that the screen is not shown, however, it must be
Der Schirm ist nicht dargestellt, muss jedoch an jeder D RB2000 angeschlossen werden.
connected at each RB2000.
Y Z A B
INPUT INPUT
RESET LOAD
SW 'S SHED 1 2 1
2 PAIR BACKBONE GLOBAL OVERRIDE INPUTS
(i)
The RB2000 at each end of the line should have its
Bei der D RB2000 muss am Anfang und am Ende der Reihe der Schalter auf „ON" stehen (ii).
Terminate switch set to ON as shown in figure (ii). All
Bei allen anderen in der Stellung „OFF"
others should be set to OFF.
Zu weiteren
To further MLS
MLS Geräten
Digital devices
Zu weiteren
To further MLS
MLS Geräten
Digital devices
Zu weiteren
To further MLS
MLS Geräten
Digital devices
ON
Y Z A B
INPUT INPUT INPUT INPUT
(ii
4 3 2 1
2 PAIR BACKBONE GLOBAL OVERRIDE INPUTS
W4133I_DE_1204 Seite 2/7
