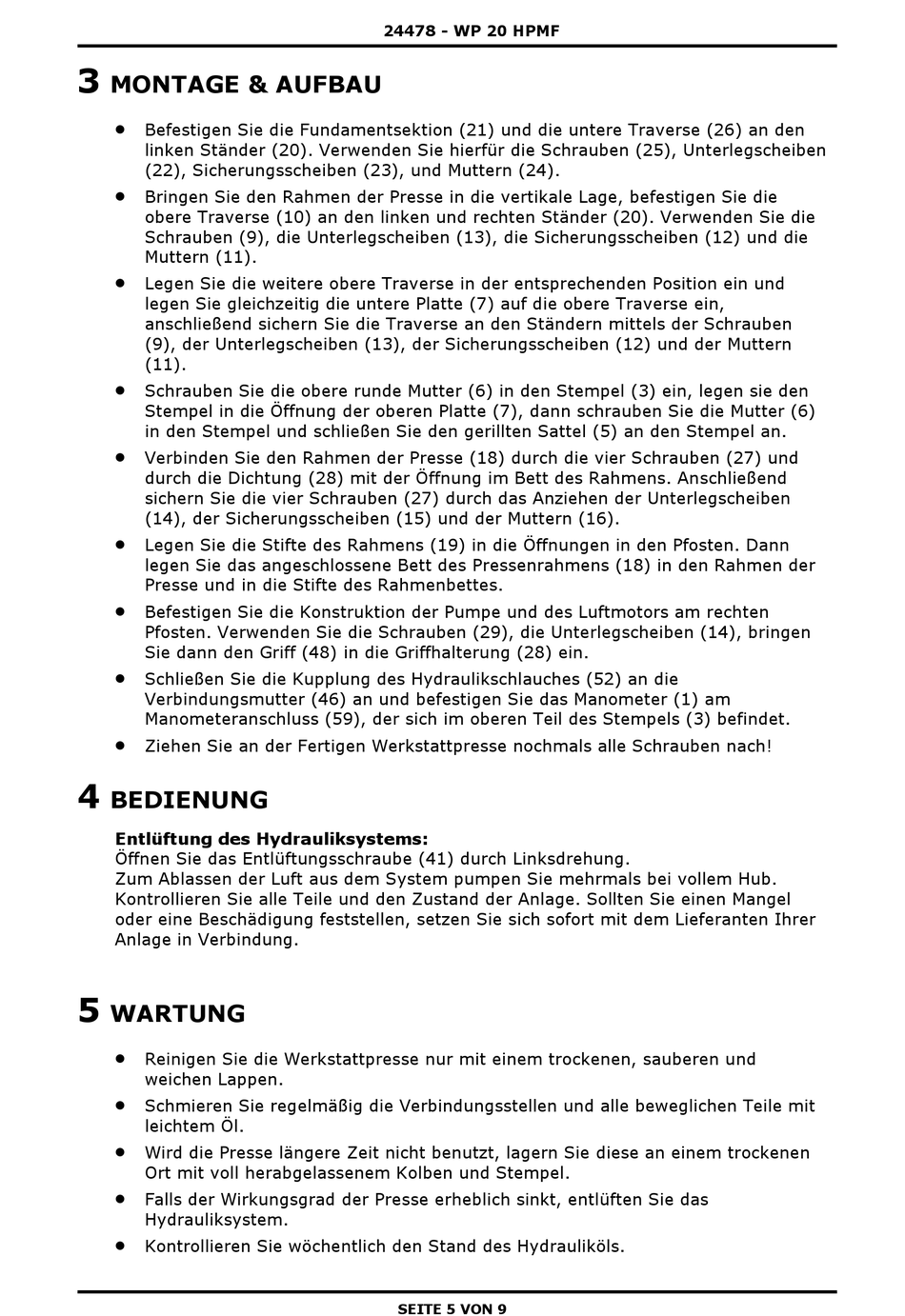

3
MONTAGE & AUFBAU
Befestigen Sie die Fundamentsektion (21) und die untere Traverse (26) an den
linken Ständer (20). Verwenden Sie hierfür die Schrauben (25), Unterlegscheiben
(22), Sicherungsscheiben (23), und Muttern (24).
Bringen Sie den Rahmen der Presse in die vertikale Lage, befestigen Sie die
obere Traverse (10) an den linken und rechten Ständer (20). Verwenden Sie die
Schrauben (9), die Unterlegscheiben (13), die Sicherungsscheiben (12) und die
Muttern (11).
Legen Sie die weitere obere Traverse in der entsprechenden Position ein und
legen Sie gleichzeitig die untere Platte (7) auf die obere Traverse ein,
anschließend sichern Sie die Traverse an den Ständern mittels der Schrauben
(9), der Unterlegscheiben (13), der Sicherungsscheiben (12) und der Muttern
(11).
Schrauben Sie die obere runde Mutter (6) in den Stempel (3) ein, legen sie den
Stempel in die Öffnung der oberen Platte (7), dann schrauben Sie die Mutter (6)
in den Stempel und schließen Sie den gerillten Sattel (5) an den Stempel an.
Verbinden Sie den Rahmen der Presse (18) durch die vier Schrauben (27) und
durch die Dichtung (28) mit der Öffnung im Bett des Rahmens. Anschließend
sichern Sie die vier Schrauben (27) durch das Anziehen der Unterlegscheiben
(14), der Sicherungsscheiben (15) und der Muttern (16).
Legen Sie die Stifte des Rahmens (19) in die Öffnungen in den Pfosten. Dann
legen Sie das angeschlossene Bett des Pressenrahmens (18) in den Rahmen der
Presse und in die Stifte des Rahmenbettes.
Befestigen Sie die Konstruktion der Pumpe und des Luftmotors am rechten
Pfosten. Verwenden Sie die Schrauben (29), die Unterlegscheiben (14), bringen
Sie dann den Griff (48) in die Griffhalterung (28) ein.
Schließen Sie die Kupplung des Hydraulikschlauches (52) an die
Verbindungsmutter (46) an und befestigen Sie das Manometer (1) am
Manometeranschluss (59), der sich im oberen Teil des Stempels (3) befindet.
Ziehen Sie an der Fertigen Werkstattpresse nochmals alle Schrauben nach!
4
BEDIENUNG
Entlüftung des Hydrauliksystems:
Öffnen Sie das Entlüftungsschraube (41) durch Linksdrehung.
Zum Ablassen der Luft aus dem System pumpen Sie mehrmals bei vollem Hub.
Kontrollieren Sie alle Teile und den Zustand der Anlage. Sollten Sie einen Mangel
oder eine Beschädigung feststellen, setzen Sie sich sofort mit dem Lieferanten Ihrer
Anlage in Verbindung.
5
WARTUNG
Reinigen Sie die Werkstattpresse nur mit einem trockenen, sauberen und
weichen Lappen.
Schmieren Sie regelmäßig die Verbindungsstellen und alle beweglichen Teile mit
leichtem Öl.
Wird die Presse längere Zeit nicht benutzt, lagern Sie diese an einem trockenen
Ort mit voll herabgelassenem Kolben und Stempel.
Falls der Wirkungsgrad der Presse erheblich sinkt, entlüften Sie das
Hydrauliksystem.
Kontrollieren Sie wöchentlich den Stand des Hydrauliköls.
24478 - WP 20 HPMF
SEITE 5 VON 9
