JGC TFT 800 Bedienungsanleitung

8“ tft lcd tv
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

User Manual
Bedienungsanleitung
8" TFT LCD TV
TFT 800

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für JGC TFT 800

Inhaltszusammenfassung für JGC TFT 800

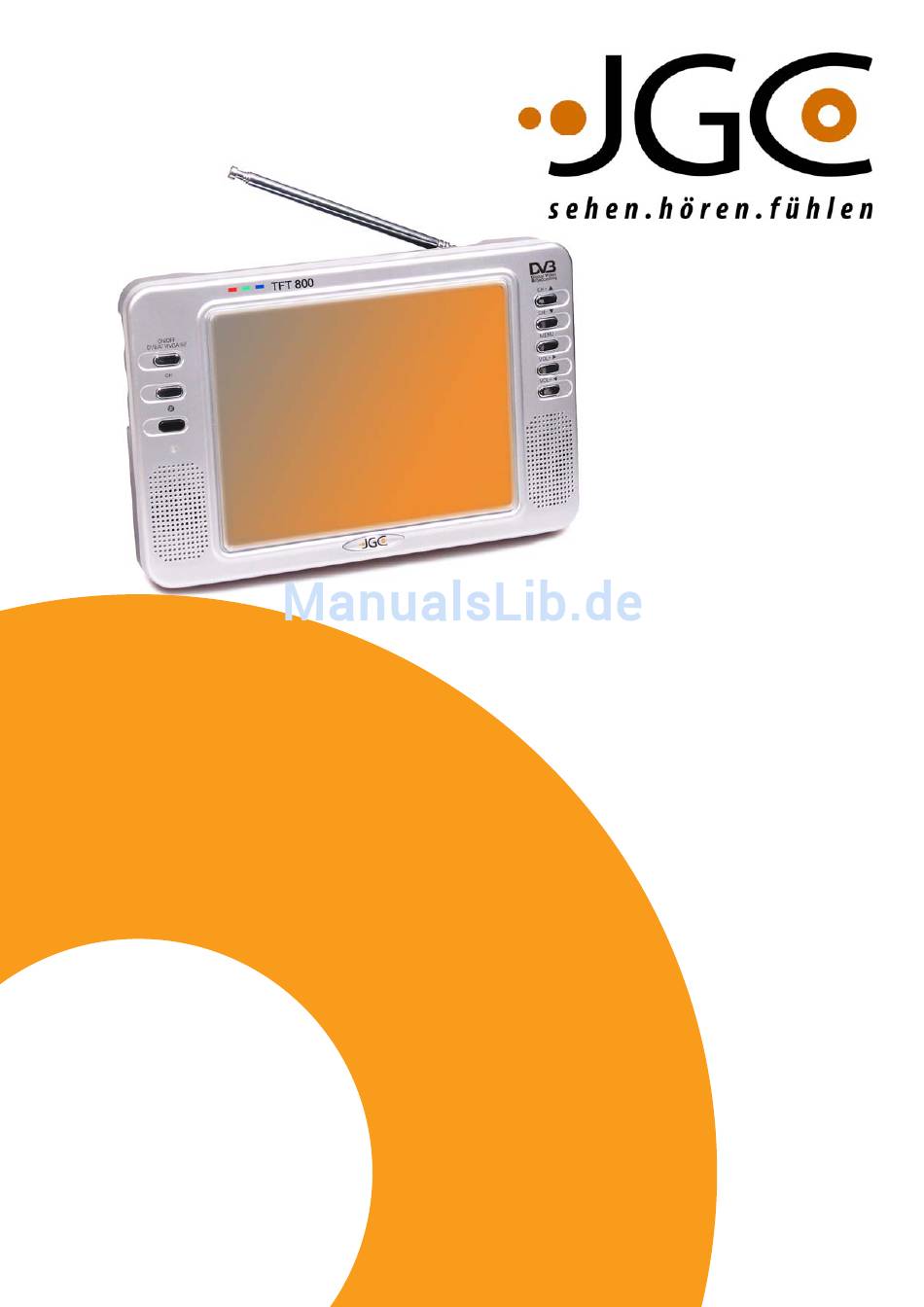

  • Seite 1 User Manual Bedienungsanleitung 8“ TFT LCD TV TFT 800...

  • Seite 3: Inhaltsverzeichnis

    TFT800 LCD Fernseher mit Digitalempfänger (DVB-T) Inhaltsverzeichnis 1. Sicherheitshinweise..............................1 2. Zubehör..............................2 3. Fernseher..............................3 4. Fernbedienung..........................4 5. Anschluss und Inbetriebnahme....................6 6. Gebrauch mit Menü ............................7 6.1. Auto installation ............................7 6.2. Einstellung der Installation ..........................10 6.3. Programmempfang und Umschalten......................12 6.4. Funktion Programmsuchlauf ........................12 6.5.

  • Seite 4: Zubehör

    2. ZUBEHÖRE Korrekte Entsorgung dieses Produkts (Elektromüll) Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dem normalen HaushaltsmüIl entsorgt werden darf. Entsorgen Sie dieses Gerat bitte getrennt von anderen Abfallen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden.

  • Seite 5: Fernseher

    3. FERNSEHER TFT800 LCD Fernseher mit Digitalempfänger (DVB-T) 10. Menü Taste 1. Ausziehantenne 11. Taste Lautstärke + / Cursor rechts 2. LCD Bildschirm 12. Taste Lautstärke - / Cursor links 3. Power Taste ON/DVB/ATV/VGA/AV Standby Kurz drücken um zwischen DVB/ATV/VGA/AV um- 13.

  • Seite 6: Fernbedienung

    4. FERNBEDIENUNG Achtung: 1. Die Fernbedienung auf den Infrarotsensor des Fernsehers richten. 2. Die Fernbedienung nicht öffnen, fallen lassen, nass machen oder verbiegen. 3. Die Tasten nicht kontinuierlich und nicht zu schnell drücken. Das Zeitintervall zwischen zwei Operationen beträgt 2 Sekunden. 4.
  • Seite 7 Teletext Taste Diese Taste drücken um zum Teletext überzugehen und die Teletext Informationen anzuzeigen (nur DVB). Spiel Taste (GAME) Diese Taste drücken um ins Spielmenü zu gehen (nur DVB Modus). EPG Taste (Elektronische Übersicht) Das System zeigt die Betriebsart Electronic Program Guide an. Taste Programmliste (PR LIST) Die Funktion Programmliste Anzeigen beginnen (nur DVB Modus).

  • Seite 8: Anschluss Und Inbetriebnahme

    5. ANSCHLUSS UND INBETRIEBNAHME Verbinden der Anschlüsse 5.1 Anschließen an das Stromnetz Den Stecker des AC/DC Adapters an den mit DC12V (16) markierten Eingang des Fernsehers anschließen. 5.2 Anschließen der Außenantenne Den Stecker der Außenantenne in den Antenneneingang des Fernsehers stecken (18). 5.3 Anschließen der Ausziehantenne Den Stecker der Ausziehantenne in den Antenneneingang am Fernseher stecken (18).

  • Seite 9: Erstinstallation

    6. SENDERSUCHLAUF (DVB-T) DVB-T mit der ON/OFF Taste (3) auf dem Fernseher auswählen oder TV/AV (29) auf der Fernbedienung um DTV auszuwählen. Erstinstallation (Programmliste ist noch leer) Sobald man den Fernseher einschaltet beginnt das System auf Erst- installation zu gehen (Ersteinrichtung). Mit der Installation wie nach Abbildung vorgehen.
  • Seite 10 Die Zeitzone des Gebiets auswählen VOL+/VOL- drücken um die Zeitzone des Gebiets auszuwählen. CH+ oder CH- drücken um den Cursor zu bewegen und eine andere Aus- wahl vorzunehmen. Zur nächsten Menüseite springen VOL+/VOL- drücken um den Cursor zur Option ZUR (vorherige) oder VOR (nächste) zu bewegen. Zur Bestätigung OK drücken.
  • Seite 11 Die Menüfarbe einstellen CH+ oder CH- drücken um den Cursor zu bewegen und die Option Menü- farbe auszuwählen. VOL+/VOL- drücken um eine andere Farbe auszuwählen. CH+ oder CH- drücken um den Cursor zu bewegen und eine andere Aus- wahl vorzunehmen oder EXIT drücken um die Einstellung abzuspeichern und zum Hauptmenü...

  • Seite 12: Sendersuchlauf Ohne Erstinstallation Die Nachfolgend Beschriebenen Schritte Befolgen

    Schritt 2 Automatischer Suchlauf…………… Hinweis: Beim Automatischen Suchlauf keine Taste auf dem Gerät oder der Fernbe- dienung betätigen. Andernfalls wird der Suchlauf abgebrochen. Schritt 3 Automatischer Suchlauf…………… Die Programmliste wurde gefunden. Schritt 4 Der Automatische Suchlauf ist beendet. Speichern der Daten ………… Schritt 5 Der Automatische Suchlauf ist beendet.
  • Seite 13 Schritt 3 – Lokale Einstellungen 6. CH+ oder CH- drücken um den Cursor zu bewegen und die Optionen des Landes aus- zuwählen. 7. VOL+ /VOL – drücken um die Identifizie- rung des Landes auszuwählen. 8. Zweimal EXIT drücken um zum Haupt- menü...

  • Seite 14: Programmempfang Und Umschalten

    Schritt 10 17. Der Automatische Suchlauf wurde beendet. Speichern der Daten ……….. Schritt 11 18. Der Automatische Suchlauf wurde beendet. CH+ / CH- drücken um sich das Programm anzusehen. 6.3. Programmempfang und Umschalten Programmliste Nachdem der automatische Suchlauf beendet wurde können Sie sich die hochwertigen TV Programme an- sehen.

  • Seite 15: Funktion Programmsuchlauf

    6.4. Funktion Programmsuchlauf Menü Programmsuchlauf Zur Erstinstallation des Fernsehers empfiehlt sich das Aktivieren der Funktion Programmsuchlauf. So können Sie die Liste der Kanäle sehen und die Programme normal empfangen. Wurden die Programmparameter erneuert, müssen Sie die Funktion Programmsuchlauf erneut ausführen und die Liste der Fernsehkanäle auf den neusten Stand bringen.

  • Seite 16: Elternkontrolle

    Zur Bestätigung OK drücken. Zum Löschen erneut OK drücken. Nach der Einstellung MENÜ drücken, damit das System die Einstellungen automatisch abspeichert und zur normalen Ansicht zurückkehrt. Ein Programm löschen Im Menü Übersicht Programmänderung VOL+/VOL- drücken um den Cursor unter die Aufschrift “Elim.” (Lö- schen) bewegen.

  • Seite 17: Systemeinstellungen

    Geschütztes Programm Zur Ansicht der geschützten Programme müssen Sie den korrekten PIN eingeben. 4 Ziffern eingeben und OK drücken. PIN Wechsel Alle PIN des Systems können von diesem Menü aus eingegeben werden. CH+ oder CH- drücken um den Cursor auf die Wahl von Change PIN zu bewegen. Zur Bestätigung OK drücken und zum nächsten Schritt übergehen.

  • Seite 18: Auf Werkseinstellungen Zurücksetzen

    Zeitzone (Time zone) Im Menü Lokaleinstellungen CH+ oder CH- drücken um den Cursor auf die Auswahl von Time Zone zu bewegen. VOL+ oder VOL- drük- ken um die Zeitzone auszuwählen. CH+ oder CH- drücken um den Cursor auf die Auswahl anderer Optionen zu bewegen und zur Bestätigung OK drücken.

  • Seite 19: Regulieren Des Bildschirms

    CH+ oder CH- drücken um den Cursor auf die Auswahl anderer Optionen zu bewegen. Dann EXIT drücken um die Einstellungen zu speichern und zum Hauptmenü zurückzukehren. Wiederholt EXIT drücken um die Einstellungen abzuspeichern und zur normalen Ansicht zurückzukehren. Transparenzniveau CH+ oder CH- drücken um den Cursor zu bewegen und die Option Transparenzniveau auszuwählen. VOL+/VOL- drücken um ein Transparenzniveau auszuwählen.

  • Seite 20: Analoger Fernsehempfang Und Menüs

    7. ANALOGER FERNSEHEMPFANG UND MENÜS (ATV) Zum Anzeigen der folgenden Optionen MENÜ drücken: PICTURE SYSTEM PRESET 7.1. Picture CH+ oder CH- drücken um Picture auszuwählen. VOL- oder VOL+ drücken, Bright, Contrast, Color und Reset erscheinen wie unten demonstriert auf dem Bildschirm: CH+ oder CH- drücken um Bright auszuwählen.

  • Seite 21: Vga Modus

    schwaches Signal aufweist, weist die Speicherung ihn sofort als kein Signal aus. CH+ oder CH- drücken um Sound System (Tonsystem) auszuwählen. VOL+ drücken, das Tonsystem wird in der Reihenfolge I.K, BG und L präsentiert. Anmerkung: 1. Anmerkungen zum Tonsystem: 6.0M bedeutet I, 6.5M bedeutet DK(L) und 5.5M ist BG. Das Tonsystem auf das Lokale System einstellen.

  • Seite 22: Tipps Zum Otimalen Fernsehempfang

    ANZEIGEMODUS (DISPLAY MODE) Empfohlener Modus: 640 480@60Hz Art und Weise der Einstellung Attribute drücken um das Feld Attribute zu öffnen Setup drücken um Advanced Options auszuwählen und das Monitorfeld Dialog Box zu öffnen. Option Choice Adapter, All list drücken. Choice 640 480 Farbe 32bit 60Hz . OK drücken.

  • Seite 23: Technische Daten

    11. TECHNISCHE DATEN Abstimmung: DVB Signalrate: 4.98-31.67Mbit/s (8MHz Bandbreite) Modulation: QPSK. 16-QAM, 64-QAM Bandbreite: 7MHz or 8MHz FFT-Modus: 2K/8K Eingang: Eingangsfrequenz: VHF 177 .5MHz~226.5MHz UHF 474MHz~858MHz Eingangsspannung: -20 ~ -65 dBmV Eingaangswiderstand: 75 Ohm MPEG 2 Dekodierung: Dekodierung-Standard: MPEG 2 ISO/IEC 13818 MPEG 2 MP@ML Eingangs-Kodierung-Verhältnis: max.
  • Seite 25 Digital LCD Colour TV Receiver (DVB-T) Table of Contents 1.Warnings ..............................1 2.Accessories ..............................2 3.Appearance ..............................3 4.Remote Control Application ..........................4 5.Basic Operation Methods..........................6 6.Menu Operation ............................7 6.1. Auto installation ............................7 6.2. Installation setup ............................10 6.3. Program receive and switch .........................12 6.4.

  • Seite 26: Accessories

    2. ACCESSORIES AC Adapter Car Adapter 75 Ohm antenna Earphone conversion line AV in/out line Remote controller UM-4/AAA Type batteries...

  • Seite 27: Appearance

    3. APPEARANCE Digital LCD Colour TV Receiver (DVB-T) 11.Volume + , right Button 1. Telescopic Antenna 12.Volume - , left Button 2. TFT-LCD Display 13.Right Speaker 3. Power ON/DVB/ATV/VGA/AVStandby Button 14.Main ON/OFF switch Press momentarily to shift DVB/ATV/VGA 15.AV Out jack /AV, press and hold for 3 seconds to turn TV set 16.12V DC input jack off, and press again to turn it on.

  • Seite 28: Remote Control Application

    4. REMOTE CONTROL Caution 1. Please align the remote control with the infrared-receiving window on TV set in operation. 2. Never oppress, drop, wet or disassembly the remote control. 3. Never press any button continuously and swiftly. Operation interval is at least 2 seconds. 4.
  • Seite 29 5. GAME Button Press this button to get into the game menu(DVB mode only). 6. EPG (Electronic Guide) Button The System will display Electronic Program Guide mode. 7. PR LIST Button Start the Program Edit List function (DVB mode only). 8.

  • Seite 30: Basic Operation Methods

    5. BASIC OPERATION METHODS Basic interface connection 5.1 Connection Method of Power Supply: Align the power supply plug on AC adapter with the jack on the machine cover marked with DC12V (16). 5.2 Connection Method of External Antenna Conversion Line: Plug off the telescopic antenna plug, plug the attached antenna plug into the antenna jack on TV set (18).

  • Seite 31: Menu Operation

    6. MENU OPERATION 6.1. Installation of DVB-T Receiver Select DVB-T with the ON/OFF Button (3) on the TV or TV/AV (29) on the remote control, to select DTV. First Time Installation. (Program table does not exist.) The system will automatically start the First Time Installation while turn on TV set.
  • Seite 32 Set Time Zone Press VOL+/VOL- to set local time zone. Press CH+ o CH- to move the cursor to make another selection. Skip to the next menu page Press VOL+/VOL- to move the cursor to BACK or NEXT item. Press OK to confirm. BACK : Skip to last page menu NEXT : Skip to next page menu Select display type...
  • Seite 33 Select Color Menu Press CH+ o CH- to move the cursor to select Menu Coor item. Press VOL+/VOL- key to realize different menu color. Press CH+ or CH- to move the cursor to select other items or press EXIT key to save the setting and return to the main menu. Press EXIT key repeatedly to return normal playback.

  • Seite 34: Installation Setup

    Step 2 Auto searching..Notice: During auto searching, do not press any key on remote control or panel. Otherwise may interrupt the search progress. Step 3 Auto searching..The program list has been found. Step 4 Auto Search has been finished. Data saving..
  • Seite 35 Step 3 - Country setting 6. Press CH+ or CH- key to move the cursor to select Country item. 7. Press VOL+ or VOL- key to set locate Country. 8.Press EXIT key two times to return to Main Menu. Step 4 – Back to main menu 9.

  • Seite 36: Program Receive And Switch

    Step 10 17. Auto Search has finished. Data saving..Step 11 18. Auto Search has finished. Press CH+/CH- to watch TV. 6.3. Program receive and switch Program preview After finished auto search, you can enjoy watching high quality TV programs. Press OK key, program preview picture display as illustrated.

  • Seite 37: Main Menu Option

    Manual Search setup Under the main menu, press CH+ or CH- key to move the cursor to select channel number. Press VOL+ or VOL- to change to desire channel number. Press CH+ or CH- key to move the cursor to select OK item. Press OK key to start Manual Search.

  • Seite 38: Parental Control

    6.6. Parental Control Setup Parental Control Some program is not suitable for kids or youth. Parents can start Parental Control function to limit some program to be display. Set PIN Input four number as PIN, then press OK key to confirm. If the PIN is correct, Parental Control function starts. The default PIN of this DVB-T TV set is preset as 8888.

  • Seite 39: Set Factory Default

    AUTO: Auto Choice correct System If the picture turn into black and white after setting, it mean that new setting system is not suitable for your TV or monitor. You can Press P/N key to choice correct TV output system. Display Type seting from sub-menu Display Type Under the System Setting Menu, press CH+ or CH- key to move the cursor to select Display Type item.

  • Seite 40: Game Menu Option

    6.9. Game menu Game menu Under Main Menu, press CH+ or CH- key to move the cursor to select Game item. Press OK key to get into Game menu. Game menu Get into game status. Game item Press CH+ or CH- key to move the cursor to select Game item. Press OK key to start game. Boxman.

  • Seite 41: Anaogue Quantity Setting In Dvb Mode

    6.11. Anaogue Quantity Setting in DVB mode Brightness Press MODE key to get into Analog Quantity Setting. Brightness: Press AV VOL+ or AV VOL- key to adjust. Contrast Press MODE key repeatedly to get into Contrast menu. Press AV VOL+ or AV VOL- key to adjust contrast. Color Press MODE key repeatedly to get into Color menu.

  • Seite 42: Vga Mode Special Menu

    Press CH+ or CH- to select Off-time item. Press VOL- or VOL+ can set off-time within 120 minutes. Press CH+ or CH- to select Blue back item. Press VOL- or VOL+ can realize ON/OFF the Blue back under no signal. 7.3.

  • Seite 43: In Order To Receive Clearer Picture

    CLOCK Can change the size of picture. SHARPNESS Adjust the edge sharpness in low resolution. BLUE BACK Set blue back on/off under no signal. OSD CLOCK Press CH+/CH- to select OSD clock, press VOL+/VOL- can adjust the time of OSD menu display (5-100s). LANGUAGE Press CH+/CH- to select language, press VOL+/VOL- can realize the switch of German, French, English, Dutch, Spanish, Portuguese and Italian OSD menu language.

  • Seite 44: Before You Request For Repair

    10. BEFORE YOU REQUEST FOR REPAIR Phenomena below does not necessarily mean failure with TV set. Please check following before you request for repair. Possible Causes Phenomena Improper connection with AC adapter or No picture, no sound Car adapter. Use of unauthorized power supply.

  • Seite 45: Technical Parameters

    11. TECHNICAL PARAMETERS Tune: Input code rate: 4.98-31.67Mbit/s (8MHz Bandwidth) Modulate: QPSK. 16-QAM, 64-QAM Bandwidth: 7MHz or 8MHz FFT Mode: 2K/8K Input: Input Frequency: VHF 177 .5MHz~226.5MHz UHF 474MHz~858MHz Input Voltage: -20 ~ -65 dBmV Input Resistance: 75 Ohm MPEG 2 Decode: Standard of decode: MPEG 2 ISO/IEC 13818 MPEG 2 MP@ML Input code rate:...
