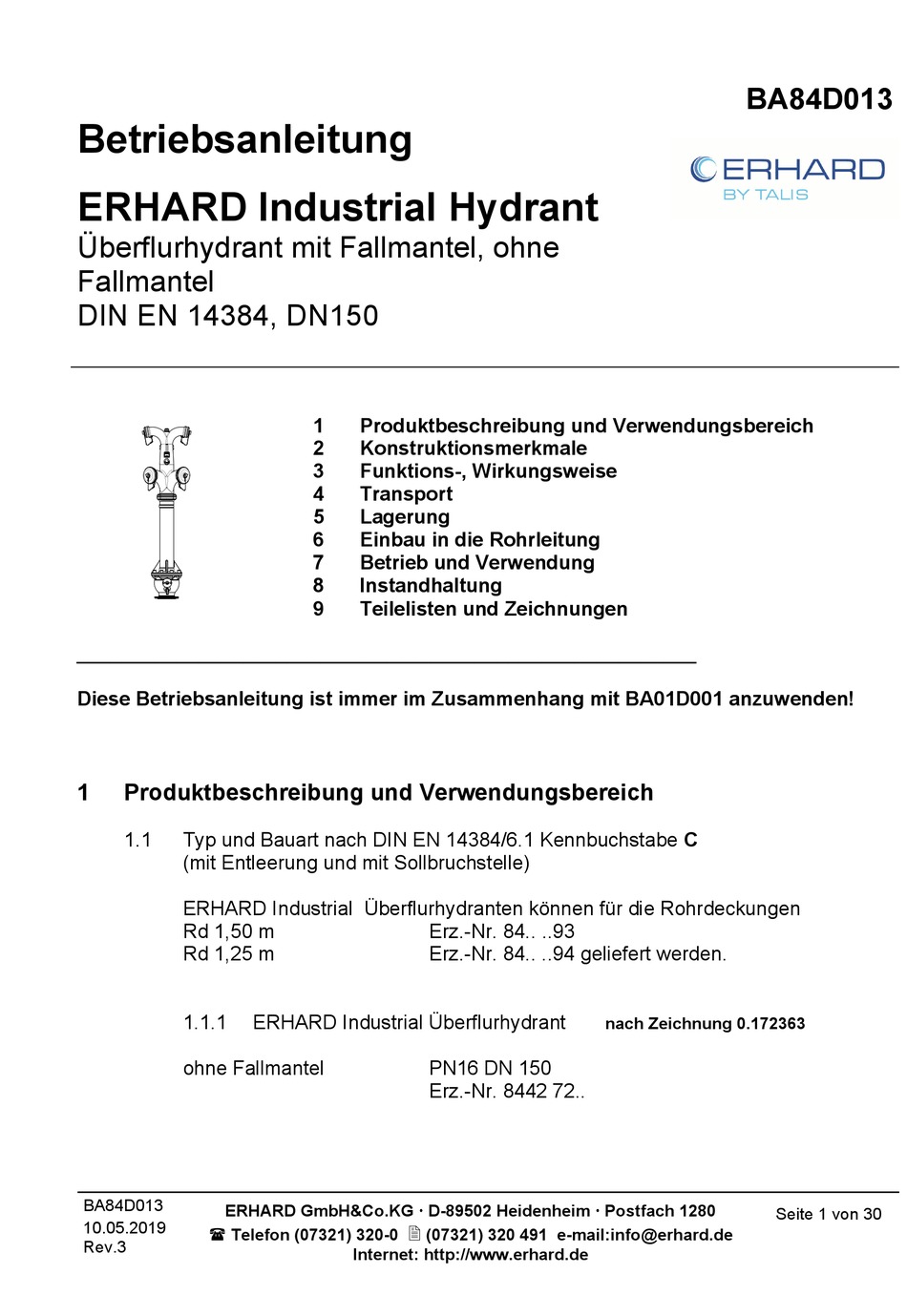

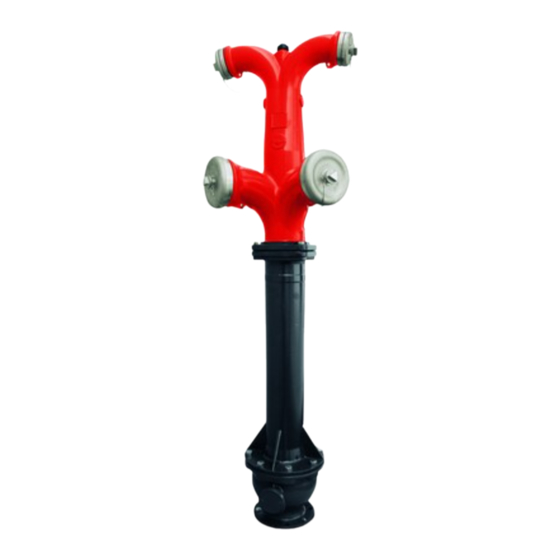

Betriebsanleitung
ERHARD Industrial Hydrant
Überflurhydrant mit Fallmantel, ohne
Fallmantel
DIN EN 14384, DN150
________________________________________________________
Diese Betriebsanleitung ist immer im Zusammenhang mit BA01D001 anzuwenden!
1
Produktbeschreibung und Verwendungsbereich
1.1
Typ und Bauart nach DIN EN 14384/6.1 Kennbuchstabe C
(mit Entleerung und mit Sollbruchstelle)
ERHARD Industrial Überflurhydranten können für die Rohrdeckungen
Rd 1,50 m
Rd 1,25 m
1.1.1
ohne Fallmantel
BA84D013
ERHARD GmbH&Co.KG  D-89502 Heidenheim  Postfach 1280
10.05.2019
 Telefon (07321) 320-0
Rev.3
1
Produktbeschreibung und Verwendungsbereich
2
Konstruktionsmerkmale
3
Funktions-, Wirkungsweise
4
Transport
5
Lagerung
6
Einbau in die Rohrleitung
7
Betrieb und Verwendung
8
Instandhaltung
9
Teilelisten und Zeichnungen
ERHARD Industrial Überflurhydrant
Internet: http://www.erhard.de
Erz.-Nr. 84.. ..93
Erz.-Nr. 84.. ..94 geliefert werden.
PN16 DN 150
Erz.-Nr. 8442 72..
(07321) 320 491 e-mail:info@erhard.de
BA84D013
nach Zeichnung 0.172363
Seite 1 von 30
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ERHARD DN150

  • Seite 1 1.1.1 ERHARD Industrial Überflurhydrant nach Zeichnung 0.172363 ohne Fallmantel PN16 DN 150 Erz.-Nr. 8442 72.. BA84D013 ERHARD GmbH&Co.KG  D-89502 Heidenheim  Postfach 1280 Seite 1 von 30 10.05.2019   Telefon (07321) 320-0 (07321) 320 491 e-mail:info@erhard.de Rev.3 Internet: http://www.erhard.de...
  • Seite 2 PN16 DN 150 Erz.-Nr. 8446 72.. nach Zeichnung 0.172364 Verwendungsbereich ERHARD Überflurhydranten sind Armaturen für die Wasserentnahme aus Versorgungsnetzen zu Feuerlöschzwecken und Betriebsmaßnahmen. Sie können auch zum Einspeisen (z.B. bei Überbrückungen) verwendet werden, Werkstoffe und Beschichtung sind für Trinkwasser, gemäß EN 1074-6, zugelassen und können entsprechend der folgenden Tabelle...

  • Seite 3: Funktions-, Wirkungsweise

    Die Überflursäulen sind mit strömungsoptimierten Abgängen (2 x A und 2 x B) ausgerüstet. Die ERHARD Industriehydranten haben eine Sollbruchstelle (nach DIN EN 14384/3.6). Die Standardrohrdeckungen sind Rd1,25m und Rd1,50m. Die Ausführungen unterscheiden sich nach Fallmantel bzw. Ausführung ohne Fallmantel.

  • Seite 4: Funktion Und Weitere Konstruktionsmerkmale

    Lagerseite im Lagerdeckel (15) und gekammerter O-Ring (16). Wellenlagerung durch wartungsfreie Bronzebuchsen (6) Das Kugelküken entspricht einem freien Durchgang DN150 und ist im Gehäuseeinlauf doppelexzentrisch gelagert. Der Profilring hebt nach kurzer Schwenkung vom Sitz ab. Zwischen Kugelküken und Gehäuseeinlauf ist ein breiter Spaltraum, der in Zwischenstellung durchspült wird, und sich dabei selbst reinigt.
  • Seite 5 Schauglas im Getriebegehäuse sichtbar. Das Schauglas ist aus schlagzähem Polycarbonat (PC) und somit für Anlagen-, Schacht-, und Erdeinbau gleichermaßen geeignet. BA84D013 ERHARD GmbH&Co.KG  D-89502 Heidenheim  Postfach 1280 Seite 5 von 30 30.09.10   Telefon (07321) 320-0 (07321) 320 491 e-mail:info@erhard.de...
  • Seite 6 O- Ring Buchse 6kt-Schraube Nietstift Scheibe Abtriebswelle Paßfeder Gewindestift Mitnehmerbuchse Buchse Paßkerbstift Buchse Paßfeder BA84D013 ERHARD GmbH&Co.KG  D-89502 Heidenheim  Postfach 1280 Seite 6 von 30 30.09.10   Telefon (07321) 320-0 (07321) 320 491 e-mail:info@erhard.de Rev.3 Internet: http://www.erhard.de...

  • Seite 7: Betrieb Und Verwendung

    Bild 6: Montage der Abtriebswelle Flanschtyp Schraubengröße Nm Schrauben Nm Schrauben A2-70 Tabelle 2: Anzugsmomente für Befestigungsschrauben der Getriebe BA84D013 ERHARD GmbH&Co.KG  D-89502 Heidenheim  Postfach 1280 Seite 7 von 30 30.09.10   Telefon (07321) 320-0 (07321) 320 491 e-mail:info@erhard.de Rev.3...

  • Seite 8: Wartung

    SHELL DIN 51502 K- TEXANDO FO20 TEXACO DIN 51825 K-2n Tabelle 3: Empfohlene Schmiermittel für Getriebe BA84D013 ERHARD GmbH&Co.KG  D-89502 Heidenheim  Postfach 1280 Seite 8 von 30 30.09.10   Telefon (07321) 320-0 (07321) 320 491 e-mail:info@erhard.de Rev.3...

  • Seite 9: Einbau In Die Rohrleitung

    Als Flanschdichtungen werden stahlarmierte Gummidichtungen empfohlen. Der Rohrleitungs-Gegenflansch muß lotrecht sein. Die Verbindungsschrauben sind gleichmäßig (verzugsfrei) und über Kreuz anzuziehen. Flansch DN150 PN16: z.B. 6kant-Schrauben 8 x M20 x80 Werkstoff A2/A4 Anziehmoment 180Nm – 200Nm S.a. Einbaurichtlinien nach DVGW-Arbeitsblatt W331, Abschnitt 5 BA84D013 ERHARD GmbH&Co.KG ...
  • Seite 10 Festigkeitsmoment (mST) nach DIN EN 14384/4.10.2: Drehmomentbereich: 1 Höchstes Betätigungsmoment Mindest-Bruchmoment mST (Nm) MOT (Nm) Hydrant DN Bereich 1 BA84D013 ERHARD GmbH&Co.KG  D-89502 Heidenheim  Postfach 1280 Seite 10 von 30 30.09.10   Telefon (07321) 320-0 (07321) 320 491 e-mail:info@erhard.de Rev.3...
  • Seite 11 2. Schläuche und/oder Kupplungsstück einschließlich Abgangsarmatur öffnen und anschließend abnehmen. 3. Hydranten vollständig entleeren lassen (15 min. Wartezeit 4. Deckkapsel wieder aufschrauben. BA84D013 ERHARD GmbH&Co.KG  D-89502 Heidenheim  Postfach 1280 Seite 11 von 30 30.09.10   Telefon (07321) 320-0 (07321) 320 491 e-mail:info@erhard.de...
  • Seite 12 Richtung, sind die Schrauben (4 x 6kant-Schr. M16, A2) wieder entsprechend anzuziehen (110- 120 Nm). Achtung: Die Bediensäule darf den Zugang zu den Abgängen nicht behindern. BA84D013 ERHARD GmbH&Co.KG  D-89502 Heidenheim  Postfach 1280 Seite 12 von 30 30.09.10 ...
  • Seite 13 Kugelhahn schließen (rechtsdrehen).Gehäuseeinlauf (1) oder FF-Stück (bei RD1.50) von der Rohrleitung abschrauben und mit Getriebe + Säule aus dem Erdreich herausnehmen. Gewicht 220kg BA84D013 ERHARD GmbH&Co.KG  D-89502 Heidenheim  Postfach 1280 Seite 13 von 30 30.09.10   Telefon (07321) 320-0 (07321) 320 491 e-mail:info@erhard.de...
  • Seite 14 O-Ring (27) austauschen und Säulen Unterteil wieder montieren (Anziehmoment 6kt Schrauben (28) M20, A2: 180-200Nm Anziehmoment 6kt Schrauben FF-Stück (80) M20, A2: 180-200Nm BA84D013 ERHARD GmbH&Co.KG  D-89502 Heidenheim  Postfach 1280 Seite 14 von 30 30.09.10   Telefon (07321) 320-0 (07321) 320 491 e-mail:info@erhard.de...
  • Seite 15 Bevor Revisions- oder Reparaturarbeiten am Hydrant durchgeführt werden, ist der Leitungsabschnitt in dem der Hydrant eingebaut ist drucklos und gefahrlos zu machen, z.B. Abschiebern und Entleeren. BA84D013 ERHARD GmbH&Co.KG  D-89502 Heidenheim  Postfach 1280 Seite 15 von 30 30.09.10 ...
  • Seite 16 Dichtheit leicht nachstellen. Danach Kontermutter (4) anziehen (ca. 40 Nm). Entwässerungsrohr (5) auf freien Durchgang kontrollieren und in die Entwässerungsschraube einkleben. BA84D013 ERHARD GmbH&Co.KG  D-89502 Heidenheim  Postfach 1280 Seite 16 von 30 30.09.10   Telefon (07321) 320-0 (07321) 320 491 e-mail:info@erhard.de...
  • Seite 17 Vor dem Einschrauben mit Dichtstoff ist der Dichtring (49) auszutauschen. Beim Füllen des Hydranten kann u.U. etwas Wasser aus den Bohrungen des Bolzens entweichen. BA84D013 ERHARD GmbH&Co.KG  D-89502 Heidenheim  Postfach 1280 Seite 17 von 30 30.09.10 ...
  • Seite 18 Bei Ausführung ohne Sollbruchstelle ist die beschädigte Säule (Säule und Gestänge ist einteilig) unten am Getriebe abzuschrauben, d.h. das Erdreich ist entsprechend abzutragen. Aufbau der Säule unten am Getriebe BA84D013 ERHARD GmbH&Co.KG  D-89502 Heidenheim  Postfach 1280 Seite 18 von 30 30.09.10   Telefon (07321) 320-0 (07321) 320 491 e-mail:info@erhard.de...
  • Seite 19 (58) u.U. durch Drehen am Handrad arretieren. 6kt-Schrauben (66, 65) wieder montieren, Anzugsmoment M12, A2: 40-45 Nm. Kontrolle: Der Bruchring (63) und (30) muß am Unterteil aufliegen, leichter Spalt zulässig. BA84D013 ERHARD GmbH&Co.KG  D-89502 Heidenheim  Postfach 1280 Seite 19 von 30 30.09.10   Telefon (07321) 320-0 (07321) 320 491 e-mail:info@erhard.de...
  • Seite 20 6kt-Schrauben (32) und Scheiben (33) befestigt werden. Dabei ist auf ein gleichmäßiges Anziehen der Schrauben zu achten. (Anzugsmoment 55 bis 65 Nm (M16, A2)). BA84D013 ERHARD GmbH&Co.KG  D-89502 Heidenheim  Postfach 1280 Seite 20 von 30 30.09.10 ...
  • Seite 21  Sicherungsring (17) entfernen.  Antriebswelle mittels Gleithammer um ca. 20mm herausschlagen. Der Käfig wird dadurch etwas herausgedrückt. Bild 4: Armaturenanschluss mit Gleithammer BA84D013 ERHARD GmbH&Co.KG  D-89502 Heidenheim  Postfach 1280 Seite 21 von 30 30.09.10   Telefon (07321) 320-0 (07321) 320 491 e-mail:info@erhard.de...
  • Seite 22  Alten O-Ring (11) aus der Nut im Lagerdeckel entfernen.  O-Ringnut reinigen.  Neuen O-Ring (11) einlegen und Lagerdeckel (10) wieder auf Anschlag montieren. BA84D013 ERHARD GmbH&Co.KG  D-89502 Heidenheim  Postfach 1280 Seite 22 von 30 30.09.10   Telefon (07321) 320-0 (07321) 320 491 e-mail:info@erhard.de Rev.3...

  • Seite 23: Teilelisten Und Zeichnungen

    Betriebsanleitung ERHARD Industrial Überflurhydrant DN150 Teilelisten und Zeichnungen ERHARD Industrial Hydrant nach Zeichnung 0.172363 BA84D013 ERHARD GmbH&Co.KG  D-89502 Heidenheim  Postfach 1280 Seite 23 von 30 30.09.10   Telefon (07321) 320-0 (07321) 320 491 e-mail:info@erhard.de Rev.3 Internet: http://www.erhard.de...
  • Seite 24 Betriebsanleitung ERHARD Industrial Überflurhydrant DN150 BA84D013 ERHARD GmbH&Co.KG  D-89502 Heidenheim  Postfach 1280 Seite 24 von 30 30.09.10   Telefon (07321) 320-0 (07321) 320 491 e-mail:info@erhard.de Rev.3 Internet: http://www.erhard.de...
  • Seite 25 Betriebsanleitung ERHARD Industrial Überflurhydrant DN150 BA84D013 ERHARD GmbH&Co.KG  D-89502 Heidenheim  Postfach 1280 Seite 25 von 30 30.09.10   Telefon (07321) 320-0 (07321) 320 491 e-mail:info@erhard.de Rev.3 Internet: http://www.erhard.de...
  • Seite 26 Betriebsanleitung ERHARD Industrial Überflurhydrant DN150 Teileliste zu Zeichnung: 0.172363 BA84D013 ERHARD GmbH&Co.KG  D-89502 Heidenheim  Postfach 1280 Seite 26 von 30 30.09.10   Telefon (07321) 320-0 (07321) 320 491 e-mail:info@erhard.de Rev.3 Internet: http://www.erhard.de...
  • Seite 27 Betriebsanleitung ERHARD Industrial Überflurhydrant DN150 ERHARD Industrial Hydrant nach Zeichnung 0.172364 BA84D013 ERHARD GmbH&Co.KG  D-89502 Heidenheim  Postfach 1280 Seite 27 von 30 30.09.10   Telefon (07321) 320-0 (07321) 320 491 e-mail:info@erhard.de Rev.3 Internet: http://www.erhard.de...
  • Seite 28 Betriebsanleitung ERHARD Industrial Überflurhydrant DN150 BA84D013 ERHARD GmbH&Co.KG  D-89502 Heidenheim  Postfach 1280 Seite 28 von 30 30.09.10   Telefon (07321) 320-0 (07321) 320 491 e-mail:info@erhard.de Rev.3 Internet: http://www.erhard.de...
  • Seite 29 Betriebsanleitung ERHARD Industrial Überflurhydrant DN150 BA84D013 ERHARD GmbH&Co.KG  D-89502 Heidenheim  Postfach 1280 Seite 29 von 30 30.09.10   Telefon (07321) 320-0 (07321) 320 491 e-mail:info@erhard.de Rev.3 Internet: http://www.erhard.de...
  • Seite 30 Betriebsanleitung ERHARD Industrial Überflurhydrant DN150 Teileliste zu Zeichnung: 0.172364 BA84D013 ERHARD GmbH&Co.KG  D-89502 Heidenheim  Postfach 1280 Seite 30 von 30 30.09.10   Telefon (07321) 320-0 (07321) 320 491 e-mail:info@erhard.de Rev.3 Internet: http://www.erhard.de...
