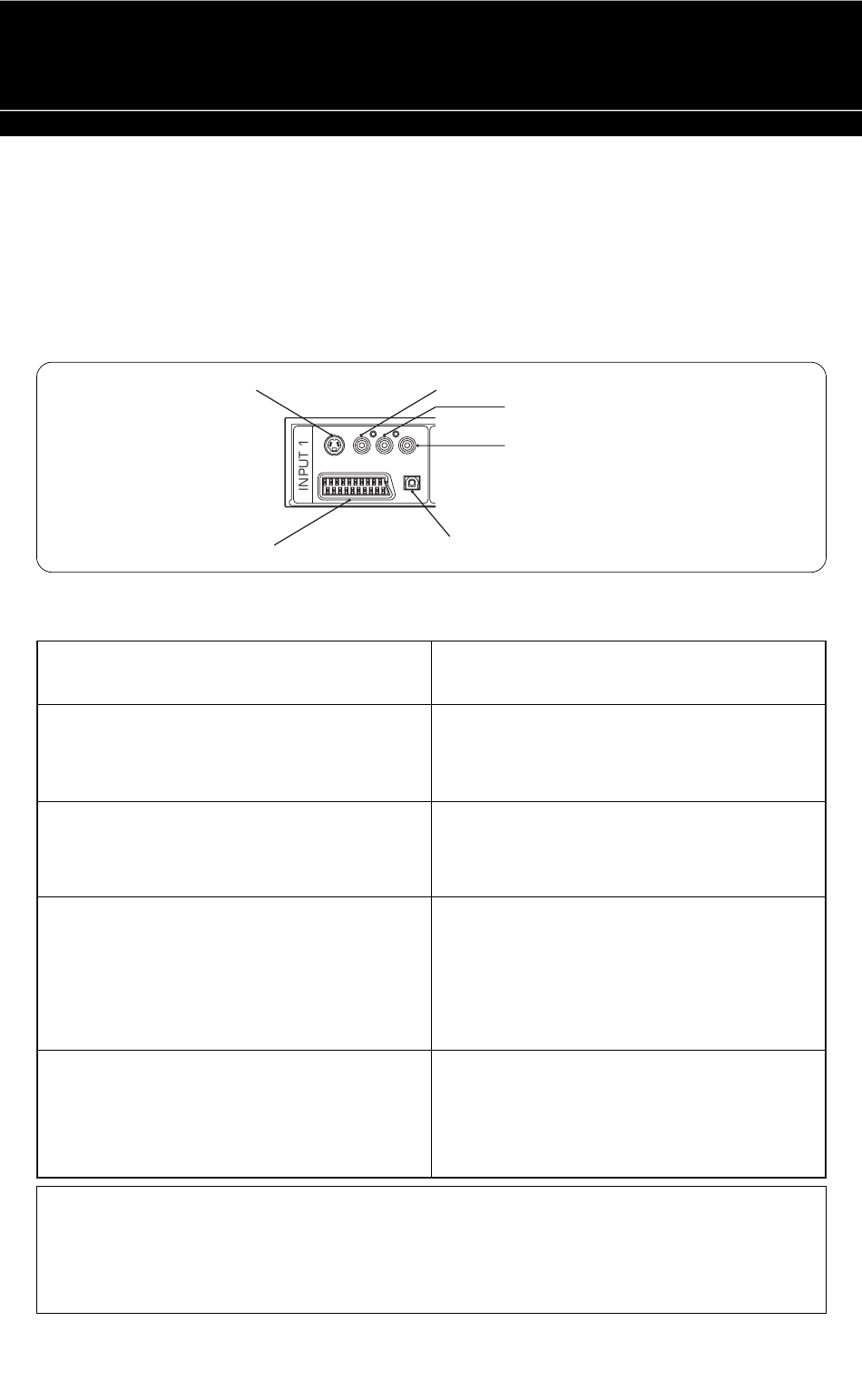

Le AV Control Center dispose en tout de 4 canaux d'entrée. Chaque canal d'entrée est doté de 6
connecteurs d'entrée (fig.1).
Selon les sorties disponibles sur vos appareils AV, reportez-vous au "Tableau de connexion d'entrée"
pour effectuer la connexion de câble la plus appropriée.
CONTENTS
FIG. 1
TABLEAU DE CONNEXION D'ENTRÉE
Vidéo composite et audio mono :
Vidéo composite et audio stéréo :
S-Vidéo et audio stéréo :
SCART:
SCART et optique numérique :
IMPORTANT :
Chaque connexion d'entrée correspond uniquement à la connexion de sortie qui lui est associée. Par
exemple, un câble SCART relié à l'entrée SCART 1 émet un signal SCART de sortie identique à celui
de la connexion SCART de sortie et ne peut pas être affiché via les connexions S-vidéo, vidéo
composite ou audio.
Vidéo composite (jaune)
S-Vidéo
SCART (Peritel)
Audio gauche (blanc)
Audio droite (rouge)
Audio optique
Raccordez la vidéo à la prise Phono jaune et
l'entrée audio à la prise Phono blanche.
Raccordez la vidéo à la prise Phono jaune,
l'entrée audio gauche à la prise Phono blanche et
l'entrée audio droite à la prise Phono rouge.
Raccordez l'entrée S-Vidéo à la prise 4-pin mini-
DIN (prise S-VHS), l'entrée audio gauche à la prise
Phono blanche et l'entrée audio droite à la prise
Phono rouge.
Raccordez votre câble SCART à la prise 21
Pin SCART (Peritel) qui transmet les signaux
vidéo et audio.
(Remarque : vous devez utiliser un câble
entièrement câblé 21 Pin SCART (Peritel) afin de
capter le signal stéréo et audio)
Raccordez votre câble SCART à la prise 21 Pin
SCART (Peritel) et l'entrée optique numérique à
la prise optique. N'oubliez pas d'ôter le cache-
poussière et de le ranger dans un endroit sûr
afin de le remettre en place lorsque la prise
optique n'est pas utilisée.
