E Schaudt GmbH, Elektrotechnik und Apparatebau, Planckstraße 8, 88677 Markdorf, Germany, Tel. +49 7544 9577-0, Fax +49 7544 9577-29, www.schaudt.gmbh
9200509 BA / DE

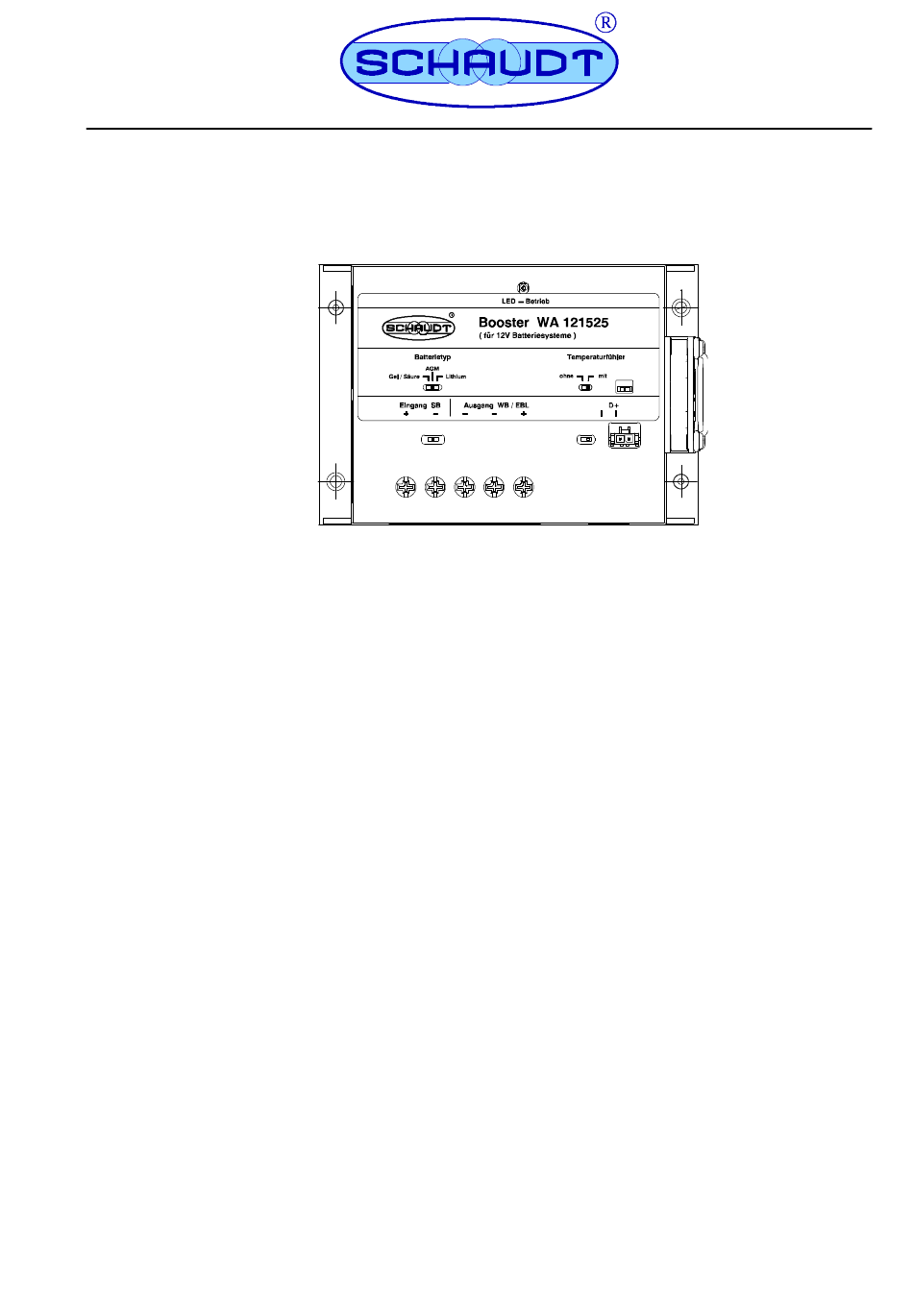

Bedienungs- und Montageanleitung
Booster WA 121525
Inhaltsverzeichnis
1
1.1
1.2
1.3
2
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
4
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5
5.1
5.2
6
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7
7.1
7.2
7.3
8
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8.1
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8.2
8.3
9
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
2
2
3
3
. . . . . . . . . . .
4
4
5
5
5
6
7
8
9
. . . . . . . . . . . . .
10
11
11
12
13
13
14
Datum: 23.09.2016
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Schaudt WA 121525
-
Seite 1: Inhaltsverzeichnis
..........E Schaudt GmbH, Elektrotechnik und Apparatebau, Planckstraße 8, 88677 Markdorf, Germany, Tel. +49 7544 9577-0, Fax +49 7544 9577-29, www.schaudt.gmbh 9200509 BA / DE Datum: 23.09.2016... -
Seite 2: Sicherheitshinweise
Bedienungs- und Montageanleitung Booster WA 121525 Sicherheitshinweise Bedeutung der Sicherheitshinweise GEFAHR! Die Nichtbeachtung dieses Zeichens kann zur Gefährdung von Leib und Leben führen. WARNUNG! Die Nichtbeachtung dieses Zeichens kann zu Verletzungen von Personen führen. ACHTUNG! Die Nichtbeachtung dieses Zeichens kann zu Schäden am Gerät oder an angeschlossenen Verbrauchern führen. -
Seite 3: Haftungsbeschränkung
Text. Einleitung Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb von Geräten der Firma Schaudt. Lesen und befolgen Sie unbedingt die an- gegebenen Sicherheitshinweise. Die Bedienungsanleitung im Fahrzeug immer mitführen. Alle Sicherheitsbe- stimmungen auch an andere Benutzer weitergeben. -
Seite 4: Verwendungszweck Und Funktionen Im Einzelnen

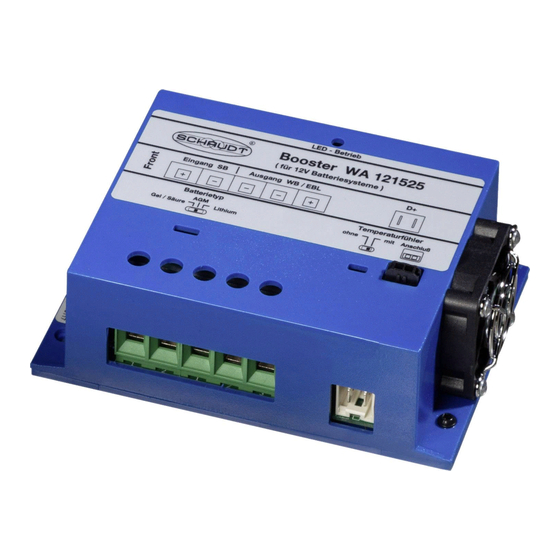

Bedienungs- und Montageanleitung Booster WA 121525 Verwendungszweck und Funktionen im Einzelnen Der Booster WA 121525 dient zum optimalen Aufladen von Wohnraumbatterien der Typen Bleisäure, Bleigel, AGM sowie Lithium (jeweils einstellbar) während der Fahrt in Fahrzeugen (z. B. in Reisemobilen) mit 12 V Systemen. -
Seite 5: Technische Daten
Bedienungs- und Montageanleitung Booster WA 121525 Technische Daten Elektrische Daten Ladekennlinie IUoU (stromabhängige Umschaltung auf La- deerhaltung) Batterietypen 3 Kennlinien einstellbar durch Schiebeschalter: Blei-Säure-/ 14,4V / 13,8V Bleigel-Batterie: AGM-Batterie: 14,7 V / 13,7 V Lithium-Batterie: 14,4 V konstant (Spannungen ohne bzw. mit Temperaturfühler bei 25 C) -
Seite 6: Montage
Bedienungs- und Montageanleitung Booster WA 121525 Montage Das Gerät ist für die Wandmontage oder Bodenmontage vorgesehen. Umgebung Trockenen Einbauort wählen. " Mindestabstand Mindestabstände zu den umgebenden Einrichtungsgegenständen sicherstellen: " Nach allen Seiten -- außer der Montageseite -- mindestens 5 cm Frei- raum einhalten. -
Seite 7: Elektrischer Anschluss
Bevor der Booster in ein Fahrzeug integriert wird, muss die Anschlusssitua- tion im Fahrzeug bekannt sein. Folgende Situationen sind zu unterscheiden: Fahrzeuge mit Schaudt EBL ..., bei denen die Masseleitungen zu den beiden Batterien am EBL ... einzeln zugänglich sind. Siehe hierzu Kap. -
Seite 8: Anschluss Booster Bei Ebls Mit Getrennten Masseverbindungen
10 ... 16 mm (optional) Bild 2 Fahrzeuge mit Schaudt EBL ... - - Masseverbindung am Booster Bei Fahrzeugen, in denen die Verkabelung gemäß Bild 2 erfolgen kann, ist es zwingend erforderlich, dass die Masseverbindung zwischen der Wohn- raumbatterie und der Starterbatterie am Booster erfolgt. Die beiden Batte- rien dürfen nicht direkt (z. -
Seite 9: Anschluss Booster Bei Ebls Und Fahrzeugseitiger
Minus Starterbatterie an Minus Wohnraumbatterie Bild 3 Fahrzeuge mit Schaudt EBL ... - - externe Masseverbindung Ist die Masseverbindung der beiden Minuspole fest durch das Fahrzeug ge- führt, und erfolgt an dieser Masseverbindung nur ein Abgriff zum Booster, sieht die Verkabelung wie in Bild 3 dargestellt aus. -
Seite 10: Anschluss Booster In Fahrzeugen Ohne Ebl
Bedienungs- und Montageanleitung Booster WA 121525 Anschluss Booster in Fahrzeugen ohne EBL ... 40 A ... 50 A 40 A ..50 A Starter- Wohnraum- Batterie 1 Batterie 2 batterie batterie B- - Lichtmaschine Querschnitte: Temperaturfühler 0,75 mm Batterie 10 ... 16 mm... -
Seite 11: Einstellungen
Bedienungs- und Montageanleitung Booster WA 121525 Einstellungen ACHTUNG! Zur Betätigung der Schalter ist ein kleiner Schraubendreher zu verwenden. Beim Verschieben der Schalter ist vorsichtig vorzugehen, damit die Schalter nicht beschädigt werden. Es empfiehlt sich, vor der endgültigen Einstellung den Schalter einige Male rechts und links in die Endposition zu schieben, um ein Gefühl für die Rastpositionen zu haben. -
Seite 12: Temperaturfühler Aktivieren/Deaktivieren
Bedienungs- und Montageanleitung Booster WA 121525 Den Batterie-Wahlschalter (Bild 5, Pos. 1) in die entsprechende Position " bringen: Verwendeter Batterietyp Schalterposition Ladespannung Ladeerhaltungsspannung Blei-Säure-Batterien links 14,4 V 13,8 V Blei-Gel-Batterien links 14,4 V 13,8 V AGM-Batterien Mitte 14,7 V 13,7 V... -
Seite 13: Betriebsstörungen
In den meisten Fällen einer Störung im 12 V-System ist eine entladene Bat- terie oder eine defekte Sicherung die Ursache. Wenn eine Störung nicht anhand der nachfolgenden Tabelle behoben wer- den kann, bitte an den Schaudt-Kundendienst wenden (Adresse: siehe Seite 14). Störung Mögliche Ursache... -
Seite 14: Anhang
Bedienungs- und Montageanleitung Booster WA 121525 Anhang Kundendienst Kundendienst-Adresse Schaudt GmbH, Elektrotechnik & Apparatebau Planckstraße 8 D-88677 Markdorf Tel.: +49 7544 9577-16 E-Mail: kundendienst@schaudt.gmbh Web: www.schaudt.gmbh Vor einem Rückversand eines Gerätes wird empfohlen, zuerst die FAQ auf der Website “www.schaudt-gmbh.de” zu besuchen. Möglicherweise werden dort bereits Hinweise zur Fehlerbehebung, oder auch zu einer fehlerhaften Bedienung gegeben. -
Seite 15: Fehlerprotokoll
Bedienungs- und Montageanleitung Booster WA 121525 Fehlerprotokoll Im Schadensfall bitte defektes Gerät zusammen mit dem ausgefüllten Fehlerprotokoll zum Hersteller schicken. Gerätetyp: _______________________ Artikel-Nr.: _______________________ Fahrzeug: Hersteller: _______________________ Typ: _______________________ Eigenbau? Ja - Nein - Nachrüstung? Ja - Nein - Überspannungsschutz OVP vorgeschaltet? - Seite 16 Bedienungs- und Montageanleitung Booster WA 121525 (Leerseite) Datum: 23.09.2016 9200509 BA / DE...
