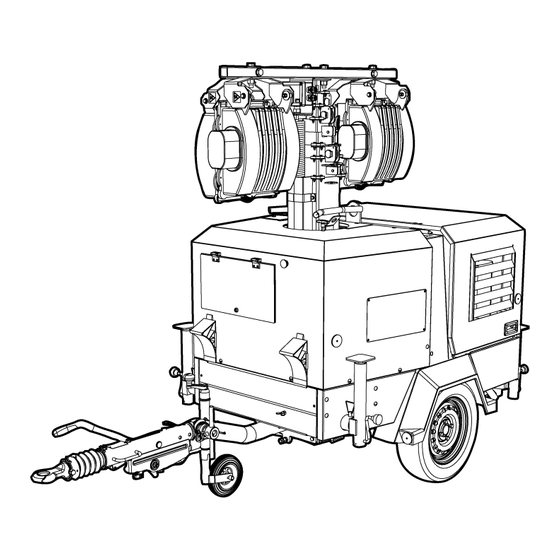

LIGHTSOURCE V9

BEDIENUNGS−UND WARTUNGSANLEITUNG

Übersetzung der Originalanweisungen

Dieses Handbuch enthält

wichtige

Sicherheitsinformation und

muß Personalmitgliedern zur

Verfügung gestellt werden, die

diese Maschine bedienen und

warten.

46500559_de_C_11/11

SERIEN−NR : 368000 −>

Inhaltsverzeichnis
