Mega 41.400 Montageanleitung

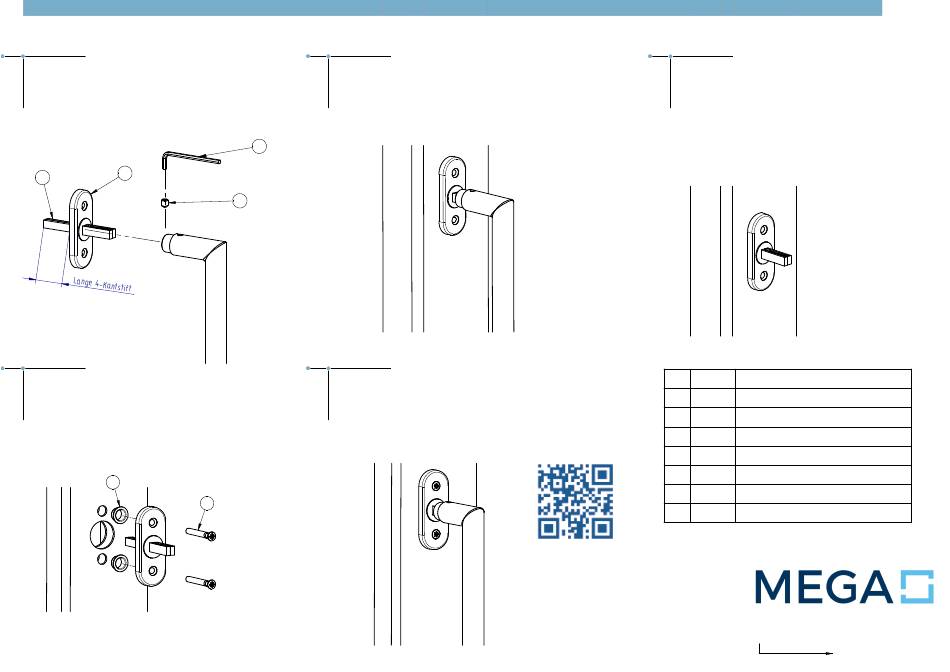

Montageanleitung Rasterrosette 41.400 / 41.402 / 41.403
Schritt 1: Montage des Griffs
Griff (hier z. B. 32.235) ③ mittels Madenschraube ⑤ und
Inubsschlüssel ④ (nicht im Set enthalten) auf Vierkantstift
der Rasterrosette ② befestigen. Die Madenschraube
einschrauben bis der Vierkantstift durchbrochen wird.
Bohrschablone auf der Rückseite beachten.
2
1
Schritt 4: Rasterrosette befestigen
Reduzierhülse ⑦ verwenden bei Bohrungen, welche grösser
als Ø11,5mm sind.
Die Rasterrosette mittels Schrauben ⑥ am Fenstergetriebe
befestigen, dadurch ist eine dauerhafte Verbindung gewährleistet.
7
6
Schritt 2: Aufsetzen der Rasterrosette
Die Rasterrosette in den Fensterrahmen schieben und der Vierkantstift
muss in das Fenstergetriebe eingesetzt werden. Das Fenstergetriebe
muss in der geschlossen Position sein.
4
5
Schritt 5: Funktionskontrolle durchführen
Alle möglichen Positionen des Fenstergriffes und
die jeweiligen Fensterfunktionen überprüfen.
Wir wünschen Ihnen viel Freude mit den MEGA-Qualitätsbeschlägen.
Schritt 3: Getriebe richtig einstellen
Das Fenstergetriebe mit Hilfe der Rasterrosette in
Öffnungsstellung (90°) drehen.
Danach prüfen ob sich das Fenster öffnen lässt.
Muss das Fenster den Sicherheitsanforderungen nach
EN 1627 entsprechen, so ist der Getriebekasten des
Fensterbeschlags durch die Bohrschutzplatte des jeweiligen
Getriebeherstellers zu schützen.
Pos. Menge
1 1
2 1
3 1
4 1
5 1
6 2
7 2
MEGA GOSSAU AG
Langfeldstrasse 6
CH-9201 Gossau
Telefon: +41 (0)71 388 91 11
Telefax: +41 (0)71 388 91 91
www.mega.ch/
beschlaege@mega.ch
Titel
4-kt. Stift 7x35 / 38 oder in spez. Länge
□
Rasterrosette
Drücker - optional
6-kt. Inbusschlüssel 3mm (nicht im Set enthalten)
Madenschraube M6x6.8 - optional
LSK-Schraube M5x div. Längen - optional
Reduzierhülse
Bohrschablone
