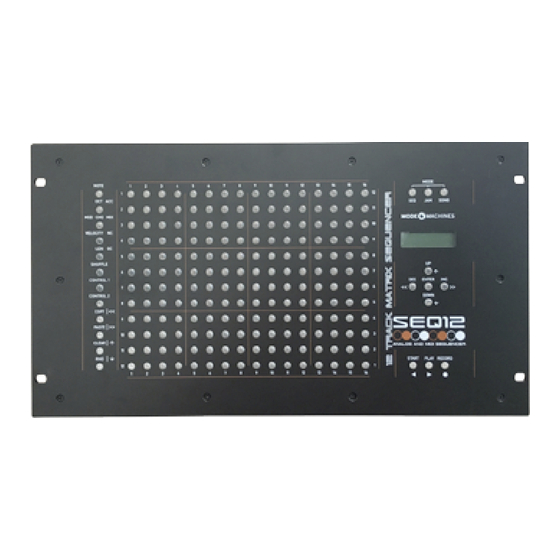

Mode Machines SEQ12 Handbuch

12 track matrix sequencer
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

HANDBUCH
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Mode Machines SEQ12

  • Seite 1 HANDBUCH...

  • Seite 4: Inhaltsverzeichnis

    INHALT 1. EINFUERUNG 1.1. Kurzbeschreibung 1.2. Zu diesem Handbuch 1.3. Auspacken 2. DIE ANSCHLUESSE 2.1. MIDI-Anschlüsse 2.2. Spannungsversorgung 2.3. Prog-Ports 3. DIE BEDIENELEMENTE 4. KONZEPT 5. DEFAULT-WERTE 6. QUICKSTART 7. JAM-MODUS 7.1 Funktion der Matrix 7.2 Belegung der Funktionstaster 7.3 Menüfunktionen des JAM-MODE 8.

  • Seite 5: Einführung

    Akkordfolgen oder Drum-Patterns. Sie lassen sich in parallelen Spuren mit eigenen MIDI-Kanälen anordnen und zu komplexen Abfolgen arrangieren, die sich live beeinflussen lassen. Dein SEQ12 ist somit ein livetaugliches Tool zum Erzeugen und Arrangieren von pattern- basierter Musik. Es bietet sich sowohl als Standalone-Sequenzer an, lässt sich aber auch erst- klassig mit einer DAW kombinieren, um deren Möglichkeiten enorm zu erweitern.

  • Seite 6: Die Anschluesse

    2. DIE ANSCHLÜSSE 2.1. MIDI-Anschluesse An der Rückseite des SEQ12 befinden sich Anschlüsse für MIDI-Geräte. Drei davon sind Aus- gänge und einer ein Eingang. Um ein optimales Timing zu garantieren, besitzt SEQ12 drei MIDI-Ausgänge. Nutze diese so weit möglich parallel und vermeide hintereinander geschaltete MIDI-Geräte.

  • Seite 7: Die Bedienelemente

    BEDIENELEMENTE 3. DIE BEDIENELEMENTE Die Taster auf der Bedienoberfläche sind nach ihrer Funktion in drei Bereiche unterteilt. Den größten Raum nimmt dabei die Matrix ein. Sie besteht aus 12 Zeilen und 16 Spalten. Die Matrix dient dazu, Sequenzen zu programmieren sowie die verschiedenen MIDI-Daten anzuzeigen und zu editieren.

  • Seite 8: Konzept

    Pro Spur lassen sich bis zu 16 Sequenzen im SEQ12 speichern. SPUR Der SEQ12 besitzt 12 Spuren, die in der Matrix untereinander angelegt sind. Jeder Spur ist eine der drei MIDI-Ausgangsbuchsen zugewiesen. Jeder Spur kann zudem einer von drei „Spurtypen“ zugewiesen werden. Sie sind alle hinsicht- lich ihrer Darstellung in der Matrix optimiert und bieten unterschiedliche Funktionen.
  • Seite 9 Die 12 Sequenzketten aller Spuren zusammen bilden einen Part. Es können bis zu acht Parts im SEQ12 gespeichert werden. Auch Parts lassen sich bei laufendem Sequenzer wechseln. Wenn man Parts mit Song-Parts gleichsetzt, hat man auf diese Weise etwa Intro, Strophe, Chorus, Break, Outro usw.

  • Seite 10: Default-Werte

    DEFAULT-WERTE 5. DEFAULT-WERTE (VOREINSTELLUNGEN) Nach dem Einschalten befindet sich der SEQ12 im JAM-Modus und lädt ein Default-Setup mit folgender Konfiguration: Tempo : 126 BPM Spur 1 : monophon, OUTPUT 1, MIDI-Kanal 1 Spur 6 : monophon, OUTPUT 1, MIDI-Kanal 6...

  • Seite 11: Quickstart

    QUICKSTART 6. QUICKSTART Zum Ausprobieren deines SEQ12 gehe bitte zunächst diesen Quickstart durch. Selbst wenn hier noch nicht alle Funktionsweisen erklärt werden, erhältst du einen ersten Einblick in die Arbeits- weise deines SEQ12. Schliesse einen Synthesizer an MIDI-Ausgang 1 an. Er sollte auf MIDI-Kanal 1 empfangen.
  • Seite 12 Bitte beachte: Nach dem einmaligen Abspielen der zweiten Sequenz springt der SEQ12 wieder zur ersten Sequenz und spielt diese als Loop, da die entsprechende Default-Einstellung der Sequenzkette für Spur 1 aktiv ist (mehr dazu auf S. 33).
  • Seite 13 QUICKSTART Drücke FUNKTIONSTASTER 11, um Spur 11 zu aktivieren. Schliesse einen Drum- computer an MIDI-Ausgang 3 an. Er sollte auf MIDI-Kanal 10 empfangen. Drücke und Matrix-Taster 1/11, um in den SEQ-Modus zu wechseln und dort Sequenz 1 von Spur 11 auszuwählen. Editiere nun die erste Sequenz von Spur 11.

  • Seite 14: Jam-Modus

    Durch Drücken des entsprechenden Tasters wird die Spur de-/aktiviert. Die Abbildung rechts zeigt den SEQ12 im JAM-Modus. Die Spuren 1, 3, 11 und 12 sind aktiv. Die Funktionstaster dieser Spuren leuchten. In Spur 1 ist die erste, in Spur 3 ist die zweite Sequenz aktiv, in Spur 11 Sequenz 8 und in Spur 12 Sequenz 7.

  • Seite 15: Menüfunktionen Des Jam-Mode

    Ein Setup beeinhaltet die Einstellungen aller Daten, die vom Anwender verändert werden kön- nen. Dazu zählen also sämtliche Sequenzen, Parts und auch alle globalen Einstellungen. Man könnte ein „Setup“ auch mit einem „Song“ gleichsetzen. Bis zu 32 Setups lassen sich im SEQ12 speichern.
  • Seite 16 CVGATE FASTMODE “ lassen sich Einstellungen für den Anschluss des Mode Machines CV/ Gate-Interfaces treffen. Nach dem Ändern der Einstellungen muss der SEQ12 aus und wieder eingeschaltet werden. Andere MIDI-Geräte können dann an dem entsprechenden Port nicht be- trieben werden, es sei denn sie erlauben eine MIDI-Übertragungsrate von 250 kBaud.

  • Seite 17: Seq-Modus

    SEQ-MODE 8. SEQ-MODUS Der SEQ-Modus dient dem Programmieren bzw. Editieren der Sequenzen. Abhängig vom zuge- wiesenen Spurtyp (siehe unten), lassen sich mit den Funktionstastern verschiedene Matrix- Ansichten zur Eingabe der entsprechenden MIDI-Daten auswählen. 8.1 Funktion der Matrix Im SEQ-Modus stellt die Matrix eine einzelne Sequenz dar. Die 16 Spalten der Matrix entspre- chen dabei die Steps einer Sequenz.

  • Seite 18: Menüfunktionen Und Display

    SEQ-MODE 8.2 Menuefunktionen und Display Einige Funktionen im SEQ-Modus werden via Display und Steuerkreuz bedient: zeigt das Display das Sequenz-Auswahl-Menü. Hier Nach Aufrufen des SEQ-Modus mit lässt sich die zu bearbeitende Sequenz auswählen. Spurtyp Auswahl-Modus M ONO PAT T E R N T01 S 0 1 N O T E Spur...
  • Seite 19 SEQ-MODE Rechts unten im Display steht eine Parameterauswahl zur Verfügung. Die einzelnen Parameter werden hier aufgeführt und später im Detail beschrieben: • Mit DOWN wird der PARAMETER gewählt. • Mit wird der WERT verändert. STEPS : : [1..16] die Anzahl der Steps einer Sequenz TRIM : [0..64] die Länge der Sequenz in 1/16tel Noten...

  • Seite 20: Spurtypen

    SEQ-MODE • Bei allen anderen Parametern werden die Werte bei Änderung sofort übernommen. • Beim Wechsel von Typ MONO nach POLY fällt Controller 3 weg. Die gesetzten Noten bleiben erhalten. • Beim Wechsel von Typ POLY nach MONO entfallen die gesetzten Akkorde. Die tiefsten Noten bleiben erhalten.
  • Seite 21 SEQ-MODE NOTE / OCT-Ansicht Oktavlage ”+1“ Oktavlage ”+2“ Note ”C“ Note ”D#“ Dies ist nach CONTROL 1 und CONTROL 2 die dritte MIDI-Controllerspur einer monophonen Sequenz. Für jeden gesetzten Step lassen sich hier Controllerwerte eingeben. Die unterste Zeile der Matrix entspricht Controllerwert 0. Jeder darüber liegende Taster erhöht den Control- ler-Wert um „12“...
  • Seite 22 SEQ-MODE VELOCITY Auch die Anschlagstärke wird mit jedem gesetzten Step über MIDI gesendet. Die Eingabe er- folgt wie bei MOD. Die Wertedarstellung erfolgt als senkrechter LED-Balken (grob) und als einzelne, leuchtende LED (fein). LENGTH Die Step-Länge verkettet eine Anzahl von Steps zu längeren Noten. Erst dann wird ein Note- Off-Befehl gesendet.

  • Seite 23: Funktionstaster Bei Spurtyp Poly

    SEQ-MODE SHUFFLE-Ansicht Wert gesetzte Note(n) Shuffle-Wert für Step 1 = ”3“ für Step 3 = ”2” für Step 5 = ”0” für Step 7 = ”0” CONTROL 1, CONTROL 2 Diese Funktionen erzeugen MIDI-Controller-Daten. Die Programmiereung erfolgt wie unter MOD (S. 21) beschrieben. 8.4.2 Funktionstaster bei Spurtyp POLY Der Spurtyp POLY unterscheidet sich vom Spurtyp MONO nur dadurch, das sich mittels Funkti- onstaster 3 /...

  • Seite 24: Funktionstaster Bei Spurtyp Drum

    SEQ-MODE CHO(rd)-Ansicht C-Dur Akkord A-Dur Akkord (C / E / G) (C / F / A) 8.4.3 Funktionstaster bei Spurtyp DRUM Der Spurtyp DRUM eignet sich insbesondere zur Eingabe von Drum-Patterns. Hier funktioniert jede Matrix-Zeile als Sub-Track, dem sich eine Note bzw. eine MIDI-Notennummer zuordnen lässt.
  • Seite 25 SEQ-MODE NOTE / ACC(ent) Ansicht Noten- Nummer/ Sound z.B. Snare Zeile z.B. Kick Step mit Step ohne Accent Accent Hier kann für jeden Sub-Track die Velocity (bzw. die Lautstärke) bestimmt werden. In Spalte 1 wird die Velocity für die Steps auf Sub-Track 1 (bzw. der obersten Zeile) eingestellt usw. Diese Ansicht ähnelt einem Mixer mit zwölf „Kanälen“.

  • Seite 26: Spezialfunktionen Im Seq-Mode Für Drumpattern

    SEQ-MODE NC, OC Hier wird die Note bzw. Oktavlage eingestellt, die von einem gesetzten Step gesendet wird. Das passiert exakt wie bei Spurtyp MONO. Allerdings entsprechen die ersten zwölf Matrix-Spalten den Sub-Tracks 1-12. Spalte 1 bestimmt somit die ausgegebene Note (Notennummer) des obersten Sub-Tracks 1, Spalte 2 die ausgegebene Note von Subtrack 2 bis hin zu Sub-Track 12.

  • Seite 27: Ungerade Sequenzlaengen (Step Und Trim) Bei Allen Spurtypen

    8.6 Ungerade Sequenzlaengen (STEP und TRIM) bei allen Spurtypen Der SEQ12 erlaubt nicht nur eine wählbare Sequenzlänge von 1 bis 16 Steps. Es ist möglich, längere Sequenzen (bis zu 64 Steps) zu erzeugen, die immer synchron zu allen anderen Sequen- zen laufen.

  • Seite 28: Ratchet Funktion

    Rhythmisch noch komplexere Ergebnisse lassen sich mit der Ratchet-Funktion erzielen. Die Ratchet-Funktion dient dazu, pro gesetztem Step mehrere Trigger auszugeben. So lassen sich einfach Rolls, Flams und ähnliches erzeugen. Der SEQ12 bietet dazu sechs wählbare Trigger- muster sowie einen Notenwert, der die Länge des Triggermusters bestimmt.

  • Seite 29: Copy / Paste / Clear

    Sequenz auf derselben Spur einfügen. • Öffne die zu kopierende Sequenz. Die Ansicht ist egal. • Drücke COPY. Die gesamte Sequenz (alle MIDI-Daten) werden in den Zwischenspeicher des SEQ12 kopiert. • Wähle mit die Zielsequenz auf derselben (!) Spur.

  • Seite 30: Zufallsgenerator Rnd

    Reglerbewegungen natürlich intern im Gerät weitergeleitet. Den THRU-Parameter im SEQ12 kann man dann abschalten. Zahlreiche Synthesizer bieten eine „Local Off“-Funktion. Dann sind Keyboard und Drehregler von der Klangerzeugung getrennt. Aktiviere in diesem Fall „THRU“ am SEQ12, damit die Controller-Daten an das Instrument weitergesendet werden.

  • Seite 31: Aufnahme Von Noten Und Controllern Mit Externem Midi-Keyboard

    Das funktioniert auch für Akkorde und Controller-Daten. TIPP: Wenn drei Controller nicht ausreichen sollten, und auch die Anschlagsdynamik bereits genutzt wird, kann man eine weitere Spur des SEQ12 entsprechend konfigu- rieren und deren Controller ebenfalls auf das zu steuernde Instrument routen. Diese zweite Spur kann natürlich auch ein abweichendes Timing aufweisen, was wiederum...

  • Seite 32: Song-Modus

    SONG-MODE 9. SONG-MODUS Der Song-Modus des SEQ12 ermöglicht das Verketten von Sequenzen zu längeren Abläufen. Für jede der 12 Spuren lässt sich eine Sequenzkette bilden, die maximal 64 Schritte lang sein kann. Für jeden Schritt kann eine von 16 Sequenzen ausgewählt und abgespielt werden. Im Song- Modus werden die Sequenzketten programmiert und abgespielt.

  • Seite 33: Sequenzketten

    SONG-MODE 9.1 Sequenzketten FUNKTIONSTASTER (links) wählen die aktuelle Spur. Auch das Display zeigt die aktuell dargestellte Spur (z. B. Jede Matrix zeile (!) stellt nun einen Schritt der Sequenzkette dar. Mit den Matrix-Tastern wird die Sequenz ausgewählt, die mit diesem Schritt abgespielt werden soll. Untereinanderliegende Zeilen bilden die Sequenzkette.

  • Seite 34: Parts

    Belieben Sequenzen starten, d.h. den von der Sequenzkette vorgegebenen Ablauf live modifizieren. Ist die, im JAM-Modus angewählte Sequenz einmal abgelaufen, setzt der SEQ12 den vorgegebenen Ablauf der Sequenzkette fort. BITTE BEACHTE: Bei einer Sequenzkettenlänge „0“ wird immer die im JAM-Modus gewählte Sequenz abgespielt.
  • Seite 35 SONG-MODE Im Select-Part-Modus lässt sich einer von acht speicherbaren Parts aufrufen und abspie- len. Wenn man Parts mit Song-Parts gleichsetzt, hat man auf diese Weise etwa Intro, Strophe, Chorus, Break oder Outro zur Verfügung und kann diese nach Belieben abrufen. Die Parts können dazu „on the fly“...
  • Seite 36 SONG-MODE Part wechseln: Drücke einen der MATRIXTASTER 1 bis 8, um den Part zu wechseln. Bei laufendem Sequen- cer erfolgt der Wechsel erst, nachdem die die Sequenzkette von Spur 1 vollständig abgespielt ist (denn Spur 1 ist der Timing-Master). Währenddessen blinkt der entsprechende Part-Taster. BITTE BEACHTE: Part-Umschaltvorgänge werden nicht aufgezeichnet oder in einer Sequenz verarbeitet.

  • Seite 37: Abspielfunktionen Und Midi

    ABSPIELFUNKTIONEN UND MIDI 10. ABSPIELFUNKTIONEN UND MIDI Die Abspielfunktionen werden durch die drei Taster rechts unten im Bedienfeld des SEQ12 ge- steuert. START startet je nach aktivem Modus den aktuellen Part, die Sequenzkette oder Sequenz. Im Song- Modus werden alle Sequenzketten von Anfang an gespielt. Es wird ein MIDI-Startbefehl gesen- det.

  • Seite 38: Recap: Zusammenfassung Der Funktionen / Tasterbelegungen

    AusschniJ   d er   S equenzkeJe Display   u nd   S teuerkreuz Parameter   d er   S equenz Tempo,   L aden,   s peichern,   Select   P art   A nsicht:   RECAP Konfigura/on SequenzkeJe:   L änge   d er   K eJe,   11.

  • Seite 39: Anhang

    Geschäftsbedingungen (AGB) auf unserer Webseite: www.modemachines.com/imprint EG Konformitaetserklaerung Für das als Mode Machines SEQ12 bezeichnete Produkt wird hiermit bestätigt, dass es den Schutzanforderungen entspricht, die in der Richtlinie 89/336/FWG des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstatten über die elektromagnetische Verträglichkeit festge- legt sind.
  • Seite 40 Alle Angaben in dieser Bedienungsanleitung sind sorgfältig geprüft. Dennoch kann keine Garantie auf Richtigkeit übernommen werden. Eine Haftung für unvollständige oder unkorrekte Angaben kann nicht erfolgen. MODE MACHINES c/o LOGATEC GmbH Logistik Technologie Im Funkwerk 3 99625 Koelleda Germany Web: www.modemachines.com E-Mail: info@modemachines.com Alle Rechte vorbehalten ©2018 Mode Machines...

  • Seite 41: Sicherheitshinweise

    ANHANG SICHERHEITSHINWEISE Bitte beachten Sie die folgenden Hinweise beim Betrieb des Gerätes, da nur bei Beachtung dieser Bestimmungen ein einwandfreies Arbeiten des Gerätes gewährleistet ist. Da diese Hinweise auch die Produkthaftung berühren, ist das sorgfältige Durchlesen und die Beachtung aller hier gemachten Hinweise unbedingt erforderlich.
  • Seite 42 ANHANG • Transportieren Sie das Gerät vorsichtig, lassen Sie das Gerät niemals herabfallen oder um- stürzen. Achten Sie darauf, dass das Gerät beim Transport und im Betrieb einen festen Stand aufweist und nicht herabfallen, abrutschen oder umkippen kann. Andernfalls sind Verletzungen von Personen nicht auszuschliessen.
