DEUTSCH
GEBRAUCHSANLEITUNG

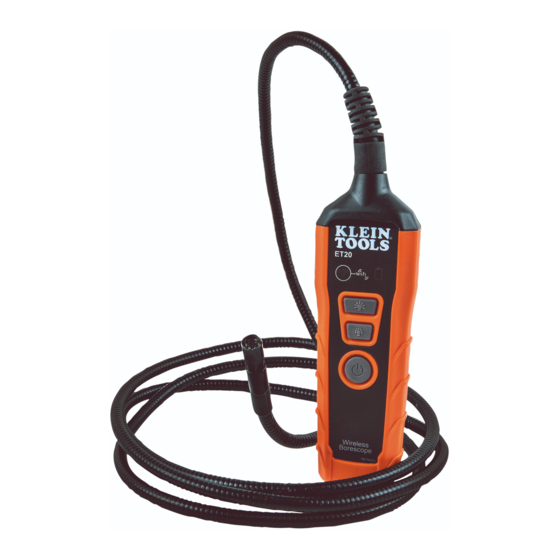

Drahtloses Boroskop
• VERSTÄRKTER
SCHWANENHALS (6 FT)
• 9-MM-KAMERA MIT
INTEGRIERTEN LEDS
• WIEDERAUFLADBARER
LITHIUM-IONEN-AKKU
• WLAN-VERBINDUNG*
MIT iPHONE
UND DEN
®
MEISTEN ANDROID
TELEFONEN
*App ist optimiert für:
• Apple
iOS Version 6 oder neuer
®
• Android
Version 4.0 oder neuer
®
9 m
3 m
IP67/42*
*Kamera verfügt über die Schutzart IP67.
Gehäuse verfügt über die Schutzart IP42.
-
®
ET20
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Klein Tools ET20

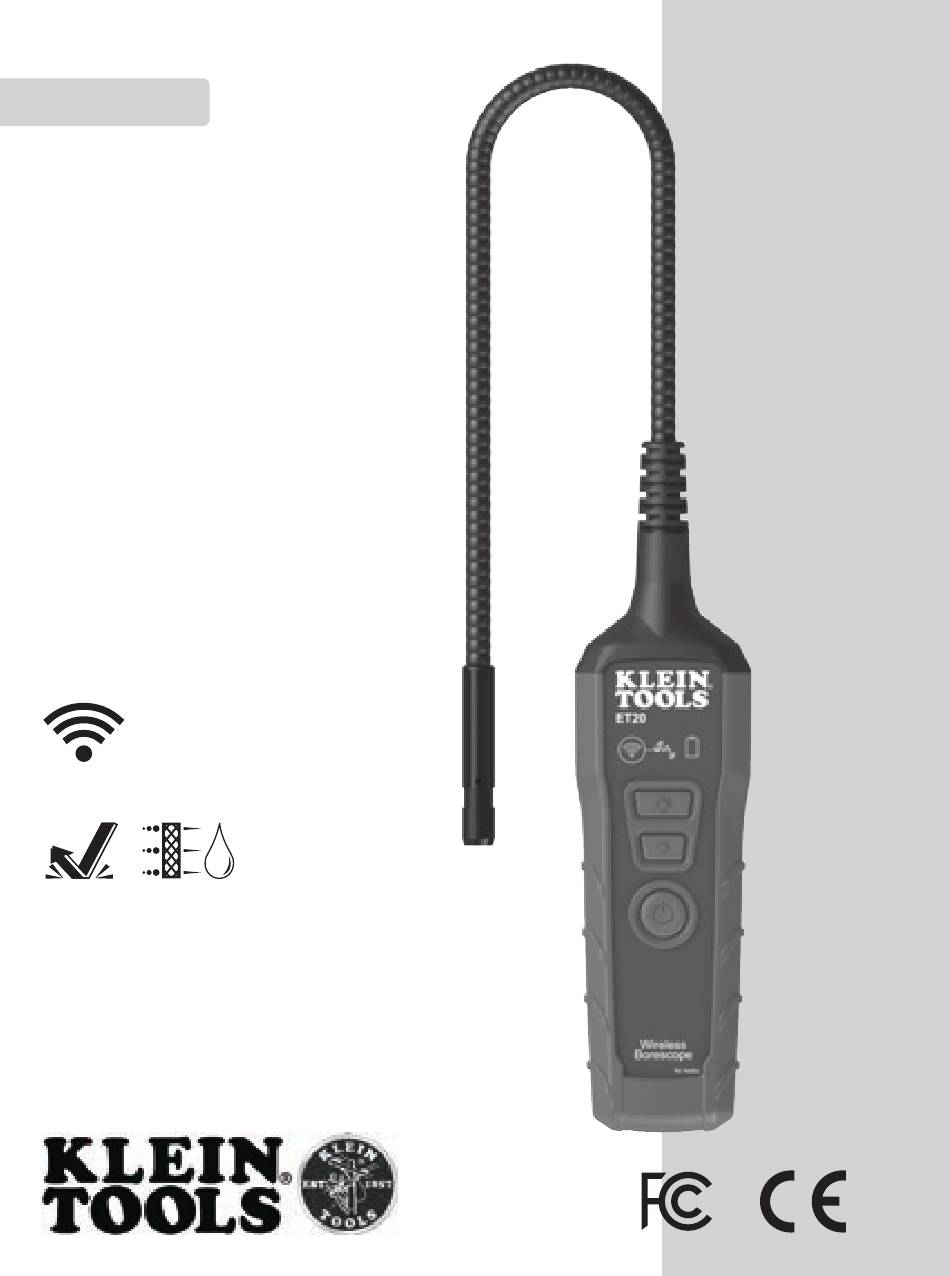

- Seite 1 ET20 DEUTSCH GEBRAUCHSANLEITUNG Drahtloses Boroskop • VERSTÄRKTER SCHWANENHALS (6 FT) • 9-MM-KAMERA MIT INTEGRIERTEN LEDS • WIEDERAUFLADBARER LITHIUM-IONEN-AKKU • WLAN-VERBINDUNG* MIT iPHONE UND DEN ® MEISTEN ANDROID ® TELEFONEN *App ist optimiert für: • Apple iOS Version 6 oder neuer ®...
-
Seite 2: Allgemeine Technische Daten
DEUTSCH ALLGEMEINE TECHNISCHE DATEN Klein Tools ET20 ist ein über WLAN vernetztes Boroskop mit einer 9-mm-Kamera (0,35") und einem verstärkten Schwanenhals in einer Länge von 1,8 m (6'). Der Videoausgang wird über ein vom Boroskop gesendetes WLAN-Signal auf Telefone mit Android ®... - Seite 3 BEWAHREN SIE DIESE ANWEISUNGEN ZUM SPÄTEREN NACHSCHLAGEN AUF. WARNUNGEN Beachten Sie die folgenden Anweisungen, um eine sichere Bedienung und Wartung der Geräte zu gewährleisten. Bei Nichtbeachtung dieser Warnungen kann es zu schweren Verletzungen, Bränden oder Stromschlägen führen. • Das Boroskop, einschließlich Kameraende, ist NICHT isoliert. Vermeiden Sie Messungen in Bereichen, in denen eventuell stromführende leitende Elemente vorhanden sind.
-
Seite 4: Fcc- Und Ic-Konformität
DEUTSCH KONFORMITÄT FCC- UND IC-KONFORMITÄT Dieses Gerät entspricht Teil 15 der FCC-VORSCHRIFTEN und den lizenzfreien RSS-Standards von Industry Canada. Der Betrieb unterliegt den beiden folgenden Bedingungen: (1) Das Gerät darf keine schädigenden Störungen verursachen und (2) das Gerät muss unempfindlich gegen alle einwirkenden Störungen sein, einschließlich solcher Störungen, die den Betrieb unerwünscht beeinflussen könnten. -
Seite 5: Ic-Hinweis Für Kanadische Benutzer
KONFORMITÄT Gemäß den Vorschriften von Industry Canada darf dieser Funksender nur mit einer Antenne eines Typs und einer maximalen (oder geringeren) Verstärkung betrieben werden, die von Industry Canada für den Sender zugelassen ist. Um mögliche Funkstörungen für andere Nutzer zu reduzieren, müssen der Antennentyp und ihre Verstärkung so gewählt werden, dass die äquivalente isotrope Strahlungsleistung nicht höher ist als die für eine erfolgreiche Kommunikation erforderliche Leistung. - Seite 6 DEUTSCH FUNKTIONSDETAILS VORDERSEITE RÜCKSEITE HINWEIS: In diesem Messgerät sind keine vom Benutzer wartbaren Teile enthalten. Ein-/Ausschalttaste Taste zum Erhöhen der LED-Helligkeit der Kamera Taste zum Reduzieren der LED-Helligkeit der Kamera WLAN-Anzeige Batteriestatus-Anzeige Micro USB-Ladeanschluss Ladeanschluss-Abdeckung Taschenclip Schwanenhals 1,8 m (6') Kamera Kamera-LED Hakenbefestigung UNTERSICHT...
-
Seite 7: Symbole Auf Der Geräterückseite
SYMBOLE AUF DER GERÄTERÜCKSEITE Warnungen Tragen Sie einen NICHT isoliert – Schützt NICHT oder Vor- zugelassenen vor Stromschlag. sichtshinweis Augenschutz. Keine Messungen EG-Kennzeichnung: Das Gerät Anweisungen an sich bewegenden entspricht den Richtlinien im lesen Maschinen europäischen Wirtschaftsraum WEEE – Erfüllt die BCS- DC-Span- Entsorgung der Vorschriften der California... -
Seite 8: Laden Der Batterie Des Boroskops
Ladeanforderungen entsprechen (siehe Abschnitt ALLGEMEINE TECHNISCHE DATEN). HERUNTERLADEN DER APP Für den Betrieb ist die ET20-App erforderlich. Die App ist kostenlos in Google Play oder im App Store erhältlich. Weitere Informationen finden Sie auf der Website von Klein Tools: KleinTools.com. -
Seite 9: Taste Für Anzeigemodus/Symboldetails
BETRIEBSANLEITUNG TASTE FÜR ANZEIGEMODUS/SYMBOLDETAILS Symbol für Foto-/ Videoanzeige Batteriestatus des Boroskops Kamerabild Schieberegler für Helligkeit der Kamera-LED Symbol Einstellungen Taste zum Drehen des Bildes Foto-Taste Taste zum Starten/Stoppen des Videos Verstrichene Zeit (Video) Erscheinungsbild beim Aufzeichnen... - Seite 10 DEUTSCH BETRIEBSANLEITUNG TASTE FÜR FOTO/VIDEO-DATEIMENÜ/SYMBOLDETAILS ANDROID Vorheriger Bildschirm Elemente auswählen Videomenü Fotomenü Aktives Menü (Foto oder Video) Dateien...
-
Seite 11: Taste Für Dateiverwaltungsmodus/Symboldetails
BETRIEBSANLEITUNG TASTE FÜR DATEIVERWALTUNGSMODUS/SYMBOLDETAILS ANDROID Ausgewählte Datei kopieren oder senden (zusätzliche Optionen in Android) Ausgewählte Datei löschen Bearbeitungsmodus verlassen (nur im Bearbeitungsmodus) Anzeige der ausgewählten Datei Überprüfungsmodus: Dateiname Verwaltungsmodus: Ausgewählte Dateien... -
Seite 12: Ausrichtung Des App-Bildschirms
DEUTSCH BETRIEBSANLEITUNG AUSRICHTUNG DES APP-BILDSCHIRMS Die App wird je nach Rotation des Telefons im Hoch- oder Querformat angezeigt. Zur Änderung der Ausrichtung der App drehen Sie das Telefon einfach um 90 Grad. Hochformat Querformat... -
Seite 13: Aufnehmen Von Videos
BETRIEBSANLEITUNG DREHEN DES KAMERABILDES AUF DEM APP-BILDSCHIRM Manchmal kann es notwendig sein, das Kamerabild relativ zum App-Bildschirm zu drehen. Mit jedem Tippen auf die Taste zum Drehen des Bildes dreht sich das Bild im Uhrzeigersinn in 90°-Schritten. Dies beeinflusst nicht die Drehung des gesamten App- Bildschirms, sondern lediglich des Kamerabildes. -
Seite 14: Garantie
DEUTSCH REINIGUNG Stellen Sie sicher, dass das Gerät ausgeschaltet ist, und wischen Sie es mit einem sauberen, trockenen und faserfreien Tuch ab. Verwenden Sie keine Scheuer- oder Lösungsmittel. LAGERUNG Entnehmen Sie die Batterien, wenn die Einheit über einen längeren Zeitraum nicht verwendet wird. - Seite 15 NOTIZEN...
- Seite 16 NOTIZEN KUNDENSERVICE NetPeppers Perchastr. 8e 82319 Starnberg +49-89-219097300 mail@netpeppers.com www.netpeppers.com...
