unig Rollo Montageanleitung Seite 2

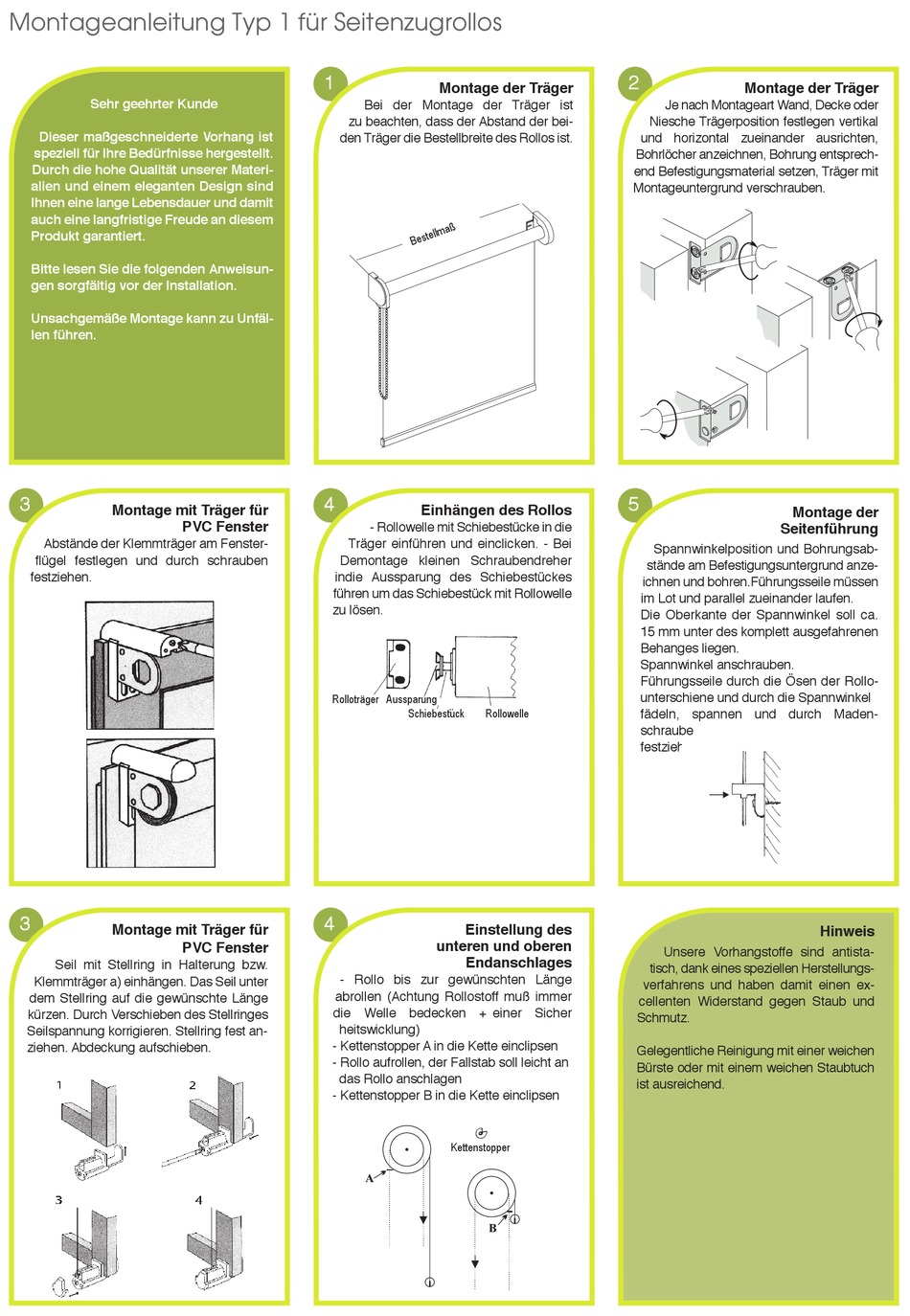

Montageanleitung Typ 1 fu r Seitenzugrollos
Sehr geehrter Kunde
Dieser maßgeschneiderte Vorhang ist
speziell für Ihre Bedürfnisse hergestellt.
Durch die hohe Qualität unserer Materi-
alien und einem eleganten Design sind
Ihnen eine lange Lebensdauer und damit
auch eine langfristige Freude an diesem
Produkt garantiert.
Bitte lesen Sie die folgenden Anweisun-
gen sorgfältig vor der Installation.
Unsachgemäße Montage kann zu Unfäl -
len führen.
3
Montage mit Träger für
Abstände der Klemmträger am Fenster-
flu g el festlegen und durch schrauben
festziehen.
3
Montage mit Träger fu r
Seil mit Stellring in Halterung bzw.
Klemmträger a) einhängen. Das Seil unter
dem Stellring auf die gewu n schte Länge
ku r zen. Durch Verschieben des Stellringes
Seilspannung korrigieren. Stellring fest an-
ziehen. Abdeckung aufschieben.
1
zu beachten, dass der Abstand der bei-
den Träger die Bestellbreite des Rollos ist.
4
PVC Fenster
Träger einfu h ren und einclicken. - Bei
Demontage kleinen Schraubendreher
indie Aussparung des Schiebestu c kes
fu h ren um das Schiebestu c k mit Rollowelle
zu lösen.
Rolloträger Aussparung
4
PVC Fenster
- Rollo bis zur gewu n schten Länge
abrollen (Achtung Rollostoff muß immer
die Welle bedecken + einer Sicher
heitswicklung)
- Kettenstopper A in die Kette einclipsen
- Rollo aufrollen, der Fallstab soll leicht an
das Rollo anschlagen
- Kettenstopper B in die Kette einclipsen
Montage der Träger
Bei der Montage der Träger ist
Einhängen des Rollos
- Rollowelle mit Schiebestu c ke in die
Schiebestu c k Rollowelle
Einstellung des
unteren und oberen
Endanschlages
Kettenstopper
A
B
2
Montage der Träger
Je nach Montageart Wand, Decke oder
Niesche Trägerposition festlegen vertikal
und horizontal zueinander ausrichten,
Bohrlöcher anzeichnen, Bohrung entsprech-
end Befestigungsmaterial setzen, Träger mit
Montageuntergrund verschrauben.
5
Montage der
Seitenfu h rung
Spannwinkelposition und Bohrungsab-
stände am Befestigungsuntergrund anze-
ichnen und bohren.Fu h rungsseile mu s sen
im Lot und parallel zueinander laufen.
Die Oberkante der Spannwinkel soll ca.
15 mm unter des komplett ausgefahrenen
Behanges liegen.
Spannwinkel anschrauben.
Fu h rungsseile durch die Ösen der Rollo-
unterschiene und durch die Spannwinkel
fädeln, spannen und durch Maden-
schraube
festziehen.
Unsere Vorhangstoffe sind antista-
tisch, dank eines speziellen Herstellungs -
verfahrens und haben damit einen ex -
cel lenten Widerstand gegen Staub und
Schmutz.
Gelegentliche Reinigung mit einer weichen
Bürste oder mit einem weichen Staubtuch
ist ausreichend.
Hinweis
