Doppelschaukel-Stabil 3055
Pos.
Stück
Bezeichnung
1
1
Sattelbalken
2
4
Pfosten
3
2
Rundholz
4
4
Streben / Riegel
5
8
Schlüsselschraube, U-scheibe
6
2
Schloßschraube mit U-Scheibe, Hutmutter,Mutter
7
4
Schlüsselschraube mit U-Scheibe
8
4
Schlüsselschraube mit U-Scheibe
9
4
Schaukelschellen mit Karabinerhaken
10
2
Kunstoffschaukelsitz
11
4
Schlüsselschraube

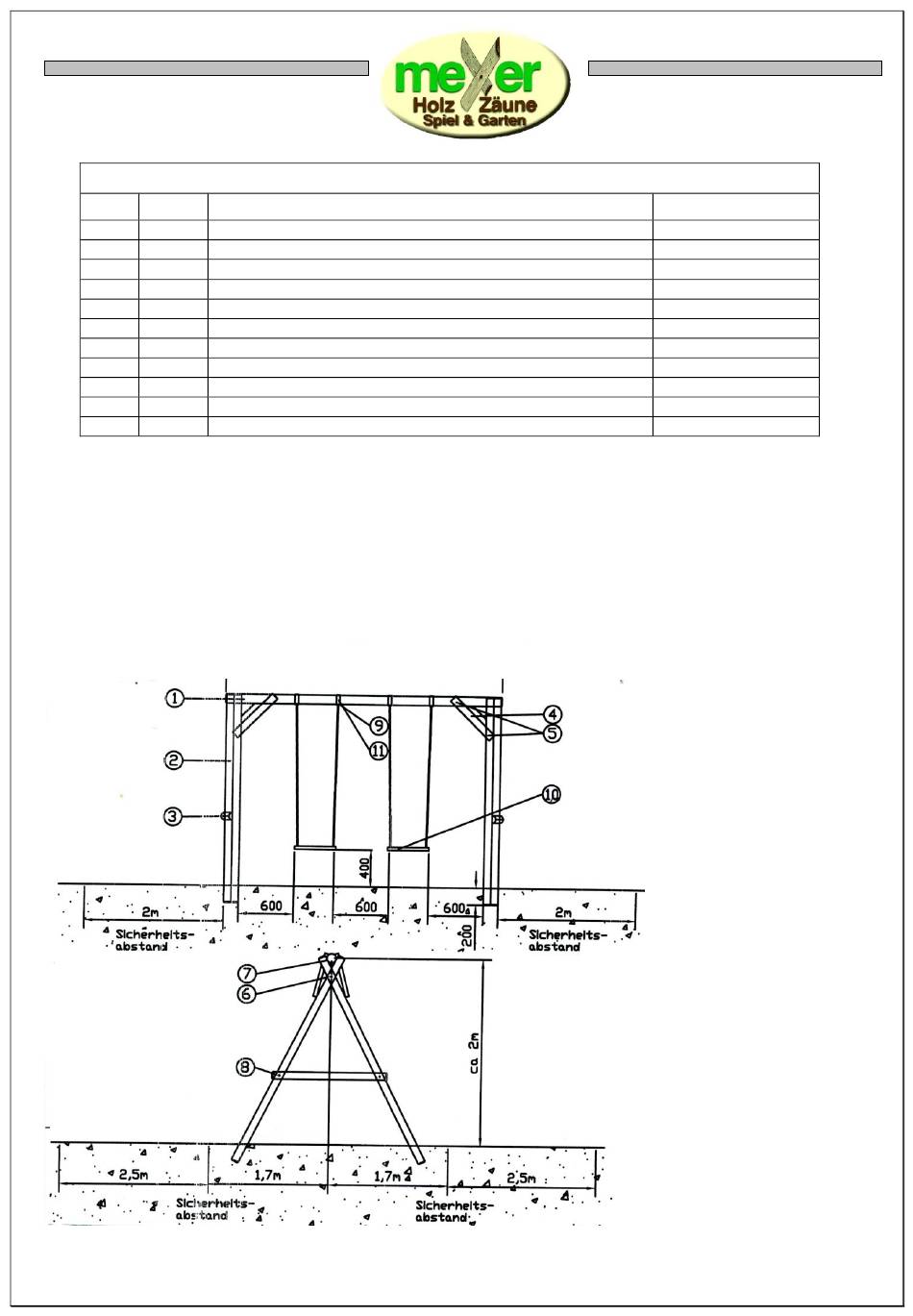

Montagevorschlag
Montieren Sie je 2 Pfosten Pos2 mit den Schrauben Pos6.
Spreizen Sie die Pfosten Pos 2 soweit auseinander, das Sie das Rundholz Pos3 in einer Höhe (Mitte
Rundholz) von ca. 0,8m mit den Schrauben Pos8 montieren können.
Schieben Sie die Schaukelschellen Pos 9 auf den Sattelbalken Pos1.
Richten Sie die so entstandenen Traggestelle auf und legen den Sattelbalken auf. Dieser wird
mit den Schrauben Pos7 befestigt. Verstreben Sie die Schaukel mit den Hölzern Pos4 und den
Schrauben Pos5. Hängen Sie die Schaukelbretter ein und sichern diese mit Schraube Pos11
Die Schaukel muß mit 4 Bodenankern (nicht im Lieferumfang) Art. Nr 6138 befestigt werden.
Siegfried Meyer GmbH & Co. KG- Zum Greffling 31-57413 Finnentrop
Stückliste
Abmaße
ø 14x300cm
ø 12x250cm
ø 10x125cm
ø 8x 80cm
ø 8x 80mm
M 10x250mm
ø 10x200mm
ø 10x160mm
Ø 14cm
8x40mm
.
