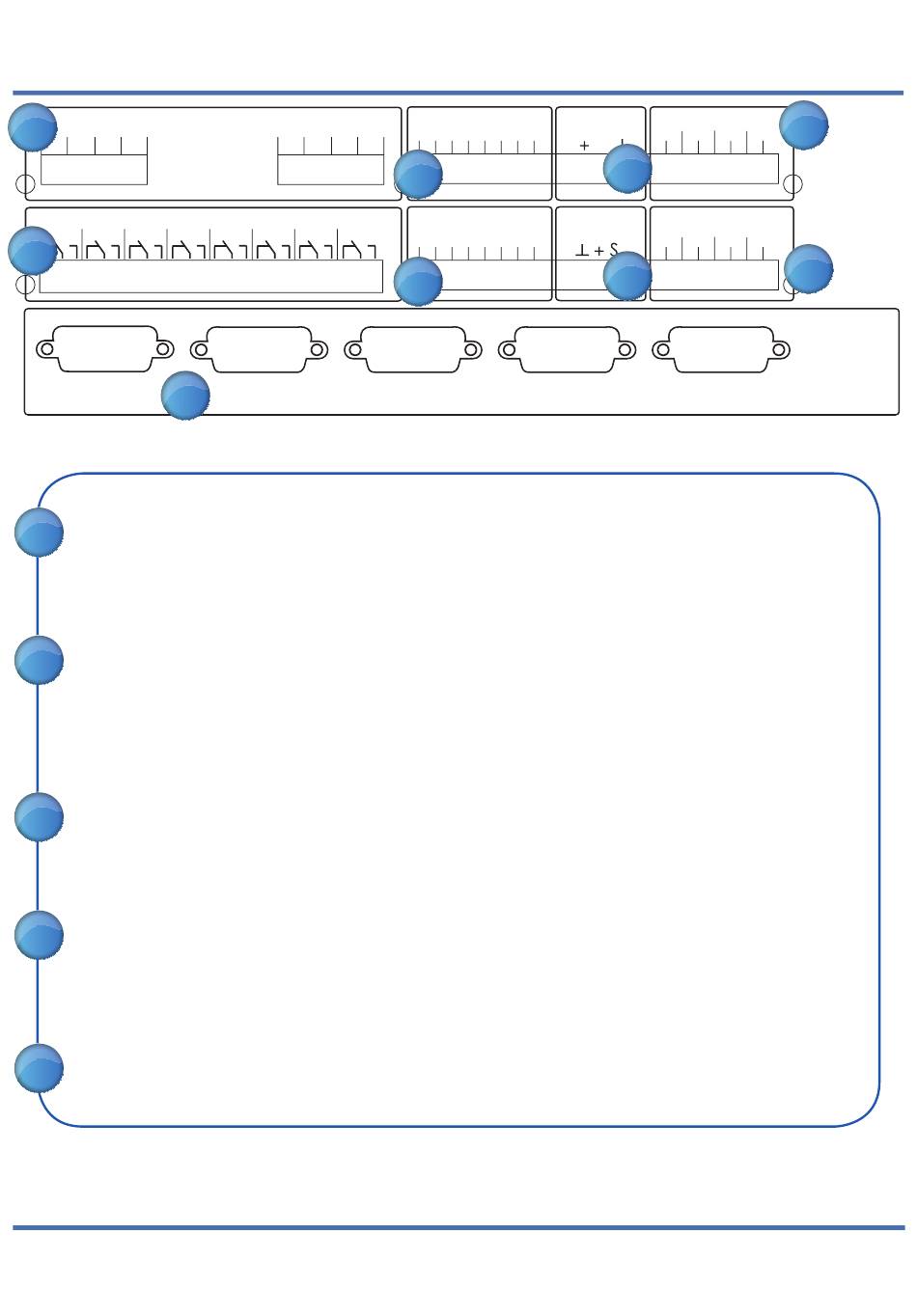

InSynergie iSMaster S Bedienungsanleitung Seite 5

5
8 digital inputs
in1 in2 in3 in4
5..48V : high
!! max. 42V / 60W !!
6 relay 1 relay 1 relay 2 relay 3 relay 4
13
COM 2
Digitale Eingänge
8 Kanäle (galvanisch getrennt) Typ LTV644
5
Spannungsbereich High = 5..48V
Spannungsbereicht Low = 0..2V
max. Eingangsfrequenz: 50Hz
Relais:
6 8 Relais mit Wechslerkontakten
seperate Anschlüsse für jeden Kanal
Schaltstrom maximal: 2A Dauer, 5A Spitze
Schaltspannung 42V/60W
Relaistyp: AXICOM P2V23079
analoge Eingänge:
7
8 Kanäle mit gemeinsamen Messepotential (9)
Spannungsbereich: unipolar 0..10V
Aufl ösung: 10Bit
analoge Ausgänge:
8 Kanäle mit gemeinsamen Messepotential (9)
8
Spannungsbereich: unipolar 0..10V
Aufl ösung: 12Bit
Belastbarkeit: 10mA pro Kanal
Spannungsversorgung / Messepotential
Ausgang: 10V
9
Belastbarkeit: 50mA
in5 in6 in7 in8
relay 5 relay 6 relay 7 relay 8
COM 3
analog input (0..10V) output: 10V
rating: 50mA
1 1 2 3 4 5 6 7 8
7
analog output (0..10V)
1 1 2 3 4 5 6 7 8
8
COM 4 COM 5
IR transmitter
C A C A C A C A
9
infrared C: cathode, A: anode
receiver
C A C A C A C A
10
COM 6
11
12
RS-232
Pin 2 - RxD
Pin 3 - TxD
Pin 5 - GND
Pin 7 - RTS
Pin 8 - CTS
4
