Siemens REG 110 Technische Produkt-Informationen

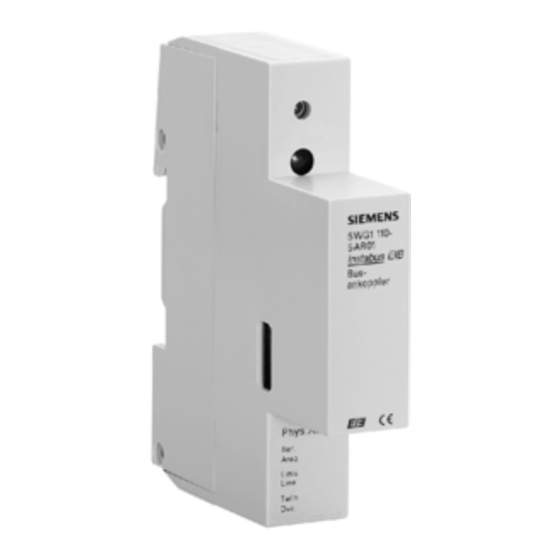

Busankoppler REG 110
Produkt- und Funktionsbeschreibung
Der Busankoppler REG 110 ermöglicht über die seitliche
Anwenderschnittstelle (AST) den Anschluß von REG-
Busendgeräten (Binärausgang, Zeitschaltuhren, Däm-
merungsschalter und Multisensor) an die Buslinie. Es
können jedoch nur Sensoren (z.B. Zeitschaltuhren) oder
nur Aktoren (z.B. Binärausgänge) angeschlossen wer-
den. Die Busendgeräte werden von links nach rechts an
den Busankoppler angeschlossen und bei der Pro-
grammierung erfolgt die Zuordnung der Adressen eben-
falls in dieser Reihenfolge.
Die über die Buslinie empfangenen Telegramme werden
von dem Busankoppler aufbereitet und an das Busend-
gerät weitergeleitet. In Gegenrichtung werden vom
Busendgerät kommende Signale in Telegramme umge-
wandelt und gesendet. Es können max. 4 Objekte
(Kanäle) bedient werden.
Der Busankoppler ist direkt am Bus angeschlossen, hört
diesen ständig ab und ist daher stets informiert, ob die
Buslinie frei oder durch Telegramme besetzt ist. Bei
Eintritt eines Ereignisses und freier Buslinie beginnt der
Busankoppler sofort zu senden. Andernfalls wird der
Sendewunsch gespeichert, bis die Buslinie frei ist.
Fällt die Spannung der Buslinie unter die Mindestspan-
nung von ca. DC 21 V, so werden die relevanten Daten
durch Speicherung im EEPROM des Busankopplers
gerettet und das Busendgerät in den für diesen Fall
parametrierten Zustand gesetzt (je nach Applikations-
programm).
Siemens AG
Bereich Automation and Drives
Geschäftsgebiet Electrical Installation Technology
Postfach 10 09 53, D-93009 Regensburg
Applikationsprogramme
Für jedes Busendgerät gibt es je nach Anwendung ein
oder mehrere Applikationsprogramme, die mit Hilfe der
ETS (EIB Tool Software) ausgewählt, parametriert und
in den Busankoppler übertragen werden.
Die Applikationsprogramme gehören zum jeweiligen
Busendgerät und sind dort beschrieben.
Anschlußbeispiel
REG 253
Beispiel 1
(4 Sensoren)
REG 371
Beispiel 2
(2 Sensoren)
Beispiel 3
(2 Sensoren)
Installationshinweise
Das Gerät kann für feste Installation in Innenräumen,
für trockene Räume, zum Einbau in Starkstromvertei-
ler oder Kleingehäusen verwendet werden.
WARNUNG
Das Gerät darf im Starkstromverteiler (230/400V)
zusammen mit entsprechenden, VDE zugelassenen
Geräten eingebaut werden und nur von einer zugelas-
senen Elektrofachkraft installiert und in Betrieb ge-
nommen werden.
Freie Hutschienenbereiche mit eingelegter Daten-
schiene sind mit Abdeckung 5WG1 192-8AA01
abzudecken.
Die geltenden Sicherheits- und
Unfallverhütungsvorschriften sind zu beachten.
Das Gerät darf nicht geöffnet werden. Ein defektes
Gerät ist an die zuständige Geschäftsstelle der
Siemens AG zu senden
REG 110, 4 Seiten
© Siemens AG 2001
Änderungen vorbehalten
Technische Produkt-Informationen
5WG1 110-5AR01
REG 253 REG 253 REG 253
K1
K1
K1
K1
REG 371
K1
K2
K1
K2
REG 372 REG 253
K1
K1
K2
K3
*
K4
* Kanal kann nicht ausgewertet werden
K = Kanal
= Signalrichtung
