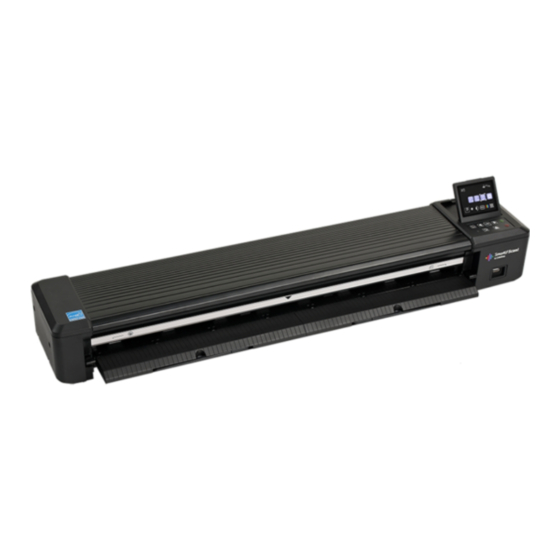

- Seite 1 Bedienungsanleitung Für SmartLF Scan! Großformatscanner Rev. J Nov. 2019 (f/w 1.32, NetApp v2.4.1) Dokumentnummer 88N004J © 2019 Colortrac...
-
Seite 2: Inhaltsverzeichnis
Inhalt INSTALLATION VORBEREITUNG UND ANSCHALTEN DES SCANNERS ..............3 VERBINDUNG UND AN- UND AUSSCHALTUNG DES SCANNERS ..........4 NOTSTOPP (SICHERHEIT) UND DATENSTOPP ................4 BILDSCHIRM- UND TASTENFELDBEDIENUNG ................5 FORTSCHRITTSANZEIGE ......................6 EINSTELLUNGEN VERWALTEN ....................7 MENÜZEICHEN FÜR BENUTZEREINSTELLUNGEN UND WARTUNG .......... 8 KALIBRIERUNG (EINMALIG) ...................... -
Seite 3: Vorbereitung Und Anschalten Des Scanners
INSTALLATION VORBEREITUNG UND ANSCHALTEN DES SCANNERS Output: 3.42A at 19V Input: 100 - 240V, 50-60Hz Dokumentnummer 88N004J © 2019 Colortrac... -
Seite 4: Sicherheit
INSTALLATION AN- / AUSSCHALTEN Siehe S.27 für Video SICHERHEIT NOTSTOPP EIN KLICK – DATEN ANHALTEN ZWEI KLICKS – BLATTEINZUG ANHALTEN Dokumentnummer 88N004J © 2019 Colortrac... -
Seite 5: Bildschirm- Und Tastenfeldbedienung
INSTALLATION BILDSCHIRM- UND TASTENFELDBEDIENUNG BILDSCHIRM ZU USB- COMPUTER SPEICHER SCANNEN VERFÜGBARE SCANNEN SCANZIELE SCANS IM SCANNER GESPEICHERT ZUGRIFFSEINSTELLUNGEN UND WARTUNG INTERNEN SPEICHER SCANNEN EINSTELLUNGEN IN VERWENDUNG (ODER STANDARD ) TASTENFELD BEDIENUNG AKTEPTIERN / OK NACH LINKS NACH RECHTS HOME SCANNEN STOPP BLAUE /ORANGE LED PAPIER... -
Seite 6: Fortschrittsanzeige
INSTALLATION FORTSCHRITTSANZEIGE USB-STICK DATENZÄHLER SCANNEN ZU USB-STICK FREIER USB STICK SPEICHER (GB) GESENDETE DATEN ZUM COMPUTER SCANNEN NACH COMPUTER IP ADDRESSE COMPUTERS INTERNER SPEICHER DATENZÄHLER SCANNEN ZUM SPEICHER VERFÜGBARER SCANNER SPEICHER LETZTE AUSFÜHRUNG WAR ERFOLGREICH Dokumentnummer 88N004J © 2019 Colortrac... -
Seite 7: Einstellungen Verwalten
INSTALLATION VERWALTUNGSEINSTELLUNGEN BENUTZER* STANDARD ÄNDERN BENUTZER SPEICHERN STANDARD ZURÜCKSETZEN DESCRIPTION MEANING STANDARD WERKEINSTELLUNGEN ÄNDERN EINSTELLUNGEN ÄNDERN (DPI, DATEITYP) BENUTZER* GEÄNDERTE EINSTELLUNGEN SPEICHERN EINSTELLUNGEN SPEICHERN BENUTZER GESPEICHERTE EINSTELLUNGEN ZURÜCKSETZEN EINSTELLUNGEN ZURÜCKSETZEN Dokumentnummer 88N004J © 2019 Colortrac... -
Seite 8: Wartungseinstellungen
INSTALLATION MENÜS / SYMBOLE BENUTZEREINSTELLUNGEN Scanne nach pdf Farbmodus (2) Scanne nach jpeg Scanne nach tiff Detail (7) Scanne Papiergröße (viele) Helligkeit (3) Schwarzpunkt (3) Weißpunkt (3) (Anzahl der Optionen) (Default) BENUTZEROPTIONEN Voller Farbmodus Graustufe Auto normales Bilddetail Auto hohes Bilddetail Auto normales Dokumentendetail Auto hohes Dokumentendetail... -
Seite 9: Kalibration (Einmalig)
INSTALLATION KALIBRATION (EINMALIG) SCHRITTE Das Sensorenglas muss immer sauber und trocken sein (bei verschmutztem Glas siehe Wartungsbereich) Hinweis: Kalibrationsziel wird zwischen Breitmarkierungen platziert Kalibrationsziel mit Gesicht nach oben und dem schwarzen Bereich zuerst in den Scanner einlegen Wähle Einstellungen, Farbkalibierung, drücke OK Kalibrierungsziel wird nach der Kalibrierung ausgeworfen Wähle Einstellungen, Linienkalibrierung, drücke OK Kalibrierungsziel wird nach vollständiger Kalibrierung hinten ausgeworfen... -
Seite 10: Installation Der Software
INSTALLATION SOFTWAREINSTALLATION SCHRITTE Gehe auf www.colortrac.com/netapp (oder QR Code). Klicke auf die große Schaltfläche. Beende die Online- Registrierung und klicke anschließend auf den Link. Windows wird zum Öffnen oder Speichern der Datei auffordern. Speichere die Datei ‘networkapp.zip’ an einen beliebigen Zielort auf dem Computer. Wähle Alle Dateien extrahieren, um das NetApp Setup und die Benutzeranleitung im PDF am gewünschten Zielort zu entpacken. -
Seite 11: Kabel, Drahtlos Oder Direkte Vernetzung
INSTALLATION KABEL, DRAHTLOS ODER DIREKTE VERNETZUNG 192.168.001.XXX 255.255.255.000 192.168.002.XXX 255.255.255.000 × × VERBINDUNGSOPTIONEN MIT NETZWERKKABEL (ENTHALTEN) Kabel SmartLF Scan! Zum gleichen Computer-Netzwerk. Der SmartLF Scan! Ist für DHCP-Netzwerke standardmäßig eingestellt. Alternativ kann dem Scanner im gleichen Computernetzwerk eine STATIC-IP- Adresse zugeteilt werden. -
Seite 12: Scannen
SCANNEN ZUM SCANNER-SPEICHER SCANNEN SCHRITTE Gehe sicher, dass der Scanspeicher nicht voll ist (max. 8 Scans) Einstellungen zur Papiergröße überprüfen / auswählen Überprüfe / Wähle Dateityp Überprüfe / Wähle Farbmodus Platziere das Papier in der Mitte des Scanners zwischen den Grenzmarkern Modus sollte auf ‘Zu Scanner downloaden’... -
Seite 13: Zum Usb-Speicher Scannen
SCANNEN ZU USB-SPEICHER SCANNEN Siehe S.27 für Video SCHRITTE USB Speicher einstecken (FAT-32, 4-128GB) Überprüfe / Wähle Einstellungen zur Papiergröße Überprüfe / Wähle Dateityp Überprüfe / Wähle Farbmodus Platziere das Papier in der Mitte des Scanners zwischen den Grenzmarkern Modus auf ‘Download zu USB Speicher’ umstellen Drücke den Scanknopf Das Dokument wird nach der Scanübertragung automatisch ausgeworfen... -
Seite 14: Starten Der Software
SCANNEN STARTEN DER SOFTWARE NETAPP SCHLIESSEN MINIMIEREN COMPUTER IP ADRESSE SCANNER IP ADRESSE VERBINDUNGSSTATUS GRAUSTUFE / SCAN SPEICHERORT SCHWARZ/WEISS SCHRITTE Verbinde den SmartLF Scan! Mit dem Windows Netzwerk und schalte das Gerät ein Starte die SmartLF Scan! NetApp vom Windows Programmordner Colortrac oder klicke auf das Symbol auf dem Desktop Klicke auf die Scan! IP Adresse, sobald sie erscheint und klicke Auswählen... -
Seite 15: Zum Computer Scannen
SCANNEN ZUM COMPUTER SCANNEN SCHRITTE Verbindung zum Netzwerk herstellen, IP Protocol überprüfen (siehe Hinweise auf S.11) Überprüfe / Wähle Einstellungen zur Papiergröße Überprüfe / Wähle Dateityp Überprüfe / Wähle Farbmodus Platziere das Papier in der Mitte des Scanners zwischen den Grenzmarkern Modus auf ‘Download zu Computer’... -
Seite 16: Übertragung Aller Scans Auf Usb-Speicher
BETRIEBS- ÜBERTRAGUNG ALLER SCANS ÜBERTRAGUNG AUF USB-SPEICHER SCHRITTE USB-Speicher einstecken (FAT-32, 4-128GB) Anzahl der Scans im Scanner beachten (oben links auf dem Bildschirm) Gehe auf Einstellungen, Wartung, wähle ‘Scans auf USB-Speicher verschieben‘ Klicke auf OK, um die Scans zu übertragen. Warte, bis das Fortschrittssymbol nicht mehr angezeigt wird Die Anzahl der gespeicherten Scans sollte nun Null betragen USB-Speicher entfernen... -
Seite 17: Übertragung Aller Scans Auf Computer
BETRIEBS- ÜBERTRAGUNG ALLER SCANS ÜBERTRAGUNG AUF COMPUTER SCHRITTE Anzahl der Scans im Scanner beachten (oben links auf dem Bildschirm) SmartLF Scan! muss mit einem Computer verbunden sein – siehe Seite ‘ZU COMPUTER SCANNEN (SCAN) ‘ Gehe auf Einstellungen, Wartung, wähle ‘Scans zu Computer verschieben‘... -
Seite 18: Alle Scans Im Scanner-Speicher Löschen
DATEN ALLE SCANS IM SCANNER- LÖSCHEN SPEICHER LÖSCHEN SCHRITTE Anzahl der Scans im Scanner beachten (oben links auf dem Bildschirm) Gehe auf Einstellungen, Wartung, wähle ‘Lösche alle Scans im Scanner-Speicher Die Anzahl der gespeicherten Scans sollte nun Null betragen Dokumentnummer 88N004J ©... -
Seite 19: Wartung
WARTUNG FIRMWARE AKTUALISIEREN SCHRITTE Überprüfe die neueste Firmware-Version für den SmartLF Scan! auf http://www.colortrac.com/support/software-downloads/ Schalte den SmartLF Scan! an und überprüfe die passende Firmware-Version Ein leerer USB-Stick mit einer Kapazität von mind. 4GB ist von Vorteil. Der Stick sollte keine Ordner oder Daten enthalten Kopiere den Inhalt der Firmware Upgrade ZIP-Datei mithilfe eines Windows Computers auf einen USB-Stick. -
Seite 20: Scanner Reinigen
WARTUNG SCANNER REINIGEN SCHRITTE Schalte den Scanner aus und entferne alle Verbindungskabel Hinteres Beiwerk abnehmen, Scanner zurücklehnen und 2,3,4,5 Vorderseite abnehmen Dokumentnummer 88N004J © 2019 Colortrac... - Seite 21 WARTUNG SCANNER REINIGEN SCHRITTE Drücke den linken und rechten Hebel nach unten, um die geschlossene Ablage zu senken Halte die Ablage und nimm den unteren Bereich ab Ermittle die weiße Papierdruckplatte (sprung) Ermittle das Sensorenglas Überprüfe und reinige 3 und 4 regelmäßig mit nichtscheuernden, nicht löslichen, fusselfreien Reinigungsmitteln Periodically inspect and clean 3 and 4 using non-abrasive, non-solvent, lint- Trocknen lassen und Ablage schließen (beim Wiederanschalten auf blaues...
-
Seite 22: Scanner Kalibrieren
WARTUNG SCANNER KALIBRIEREN SCHRITTE Gehe immer sicher, dass das Sensorenglass sauber und trocken ist (vorheriger Abschnitt) Hinweis: Kalibrationsziel wird zwischen Breitmarkierungen platziert Kalibrationsziel mit Gesicht nach oben und dem schwarzen Bereich zuerst in den Scanner einlegen Wähle Einstellungen, Farbkalibierung, drücke OK Kalibrierungsziel wird nach der Kalibrierung ausgeworfen Wähle Einstellungen, Linienkalibrierung, drücke OK Kalibrierungsziel wird nach vollständiger Kalibrierung... -
Seite 23: Allgemeines
ALLGEMEINES TIPPS ZUR BEDIENUNG Beschreibung Erklärung / Tipp Umgang mit einem Dokument, das Bitte nicht auf Auswerfen oder Scannen drücken. Stattdessen die schräg geladen wurde oder nicht Papierablage etwas in Richtung Wartungsposition verlagen (S.19), flach auf dem Scanner liegt Dokument entfernen, Papierablage wieder in Position bringen und neu laden Kein Dokument direkt hinter dem Wenn der Scanner seinen Vorgang nicht beendet und ein... -
Seite 24: Video-Anleitungen (Auf Mobilgerät Ansehbar)
VIDEOS BEDIENUNGSANLEITUNGEN SmartLF Scan! https://youtu.be/mckYGPMeP9Y Auspacken und Installation Smart LF Scan! https://youtu.be/u3BoBaNPCzw Verwendung des USB- Speichers SmartLF Scan! Firmware https://www.youtube.com/watch?v=zD- Update ytT7KrI8&feature=youtu.be https://youtu.be/qcQI6TjDUIs SmartLF Scan! Menu Dokumentnummer 88N004J © 2019 Colortrac... -
Seite 25: Guide Zur Fehlerbehebung
ALLGEMEINES GUIDE ZUR FEHLERBEHEBUNG Beschreibung Behebung Alle 5 Sekunden leuchtet ein blaues Licht Scanner ist im Ruhemodus. Drücke den SCAN Knopf, um den Scanner zu aktivieren oder ein Medium einzufügen Das geladene Dokument wird plötzlich vom Scanner ist in den Stromsparmodus übergegangen. Lege Papier auf die Scanner ausgegeben. - Seite 26 GLOBAL SCANNING SUZHOU CO LTD #39 DONGJING INDUSTRIAL ZONE, #9 DONGFU RD, SUZHOU INDUSTRIAL PARK, SUZHOU, JIANGSU, 215123 CHINA Modellname: SmartLF Scan! 24, SmartLF Scan! 36 Funktion: Large Format Scanner Nennspannung: Nennstrom: 3.42A Energieversorgung: FSP065-REBXX (X=0-9, A-Z or Blank) Zulassungen beantragt: Energy Star, CB, CE, FCC, UL, CuL, VCCI, C-Tick, CCC, BIS, KCC, EAC, BSMI, RoHS, LVD Warnung:...
-
Seite 27: Liste Der Eingeschränkten Substanzen
Liste der eingeschränkten Substanzen für Taiwan 設備名稱：掃描器 型號（型式）: SmartLF Scan! 24, SmartLF Scan! 36 限用物質及其化學符號 Restricted substances and its chemical symbols 單元Ｕnit 鉛 汞 鎘 六價鉻 多溴聯苯 多溴二苯醚 Hexavalent Polybrominated Polybrominated Lead Mercury Cadmium chromium biphenyls diphenyl ethers (Pb) (Cd) (Hg) (PBB) (PBDE) -
Seite 28: Diagnose
DIAGNOSE SYMBOLWARNUNGEN UND ERRORS FEHLENDER USB STICK USB STICK IST VOLL USB NICHT KOMPATIBEL USB STICK IST BESCHÄDIGT NETZWERK NICHT NETZWERK- / GEFUNDEN VERBINDUNGSPROBLEM SCANNER JETZT KALIBRATIONSPROBLEM KALIBRIEREN INTERNER SPEICHER IST INTERNES SPREICHERPROBLEM VOLL SCANNER IST OFFEN / INTERN ZU COMPUTER OK NICHT GESCHLOSSEN NETZWERKPROBLEM KEIN PAPIER... -
Seite 29: Error Codes
DIAGNOSE ERROR CODES Der Scanner kann bei einem Problem die folgenden Error Codes anzeigen. - ERR_NO_PAPER, - ERR_INVALID_MODEL, - ERR_CAL_PARAMS_INVALID, - ERR_CAL_PARAMS_MISSING, - ERR_SD_MOUNT, - ERR_SD_READ, - ERR_SD_WRITE, - ERR_SD_FULL, - ERR_SD_FORMAT, - ERR_SD_CLOSE, // 10 - ERR_USB_MISSING, // 11 - ERR_USB_MOUNT, // 12 - ERR_USB_CORRUPT,...
