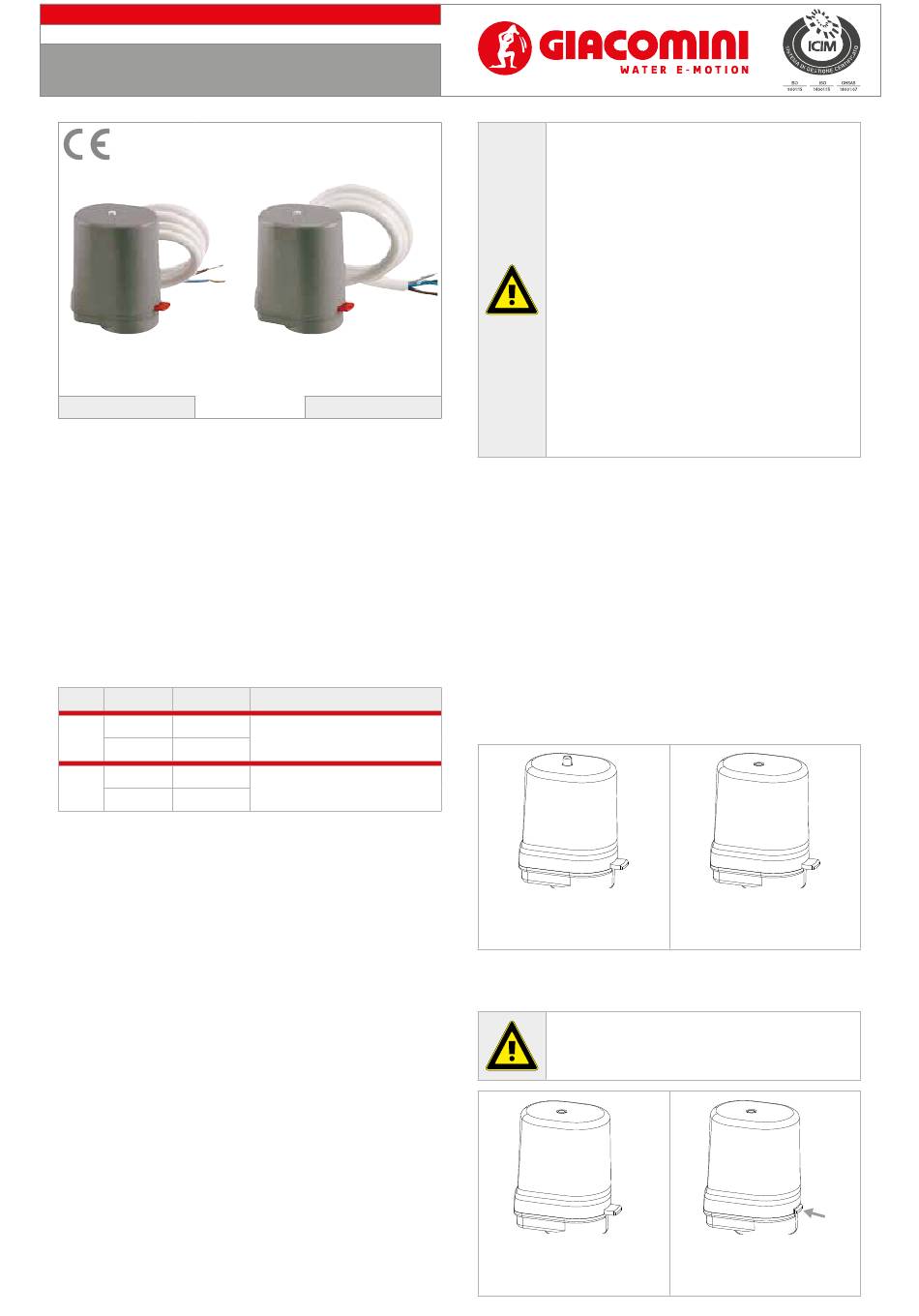

Giacomini R473 Bedienungsanleitung

T s
hermischer TellanTrieb
0813DE November 2016
T s
hermischer Tellanrieb sTromlos geschlossen
r473, r473m
R473
Beschreibung
Thermische Stellantriebe sind für den Einsatz an Modulverteilern,
Heizkörperventilen mit Thermostatvorbereitung und Gebläsekonvektoren
vorgesehen und ermöglichen die komfortable Regelung der Raumtemperatur
bei gleichzeitiger Energieeinsparung.
Die thermischen Stellantriebe
verschleißanfällige Mechanik aus. Dadurch arbeiten sie absolut lautlos und
weisen eine lange Lebensdauer auf. Darüber hinaus werden Wasserschläge
durch langsame Öffnungs- und Schließvorgänge wirkungsvoll vermieden.
Der Antrieb verfügt über Wachs-Dehnstoffelemente, die durch sparsame
PTC-Widerstände angesteuert werden.
Ausführungen und Artikelnummern
Artikel­
Baureihe Spannung
nummer
R473X221 230 V
R473
R473X222 24 V
R473MX221 230 V
R473M
R473MX222 24 V
Technische Daten
• erfüllt die Anforderungen von EMV- und Niederspannungsrichtlinie.
• Schaltzustand: stromlos geschlossen
• Schnellanschluss für Standardventile bzw. Verteiler von Giacomini
• mechanische Ventilstellungsanzeige
• lineare Bewegung
• Ventilhub: 2,4 mm
• Schadstoffklasse: II
• Entladespannung: 4 kV
• Schutzklasse: IP40
• Berührungsschutz durch Doppelisolierung (Klasse II)
• Anschlusskabel: H03 VV-F; empfohlene Länge 1 m
• Öffnungs-und Schließzeit bei 20 °C: ca. 6 min
• Umgebungstemperatur: -5 – 50 °C
• Lagertemperatur: -20 – 65 °C
• Maximaltemperatur Montagefläche: 90 °C
• Gehäuse aus flammhemmendem Material PBT V0-UL94
• stromlos geöffneter Mikroschalter mit geschlossenem Ventil (nur bei Versionen
mit Endlagen-Mikroschalter)
R473M
R473 und R473M kommen ohne
Eigenschaften
zweiadriges Kabel
vieradriges Kabel
mit Endlagen-Mikroschalter
Dieses Gerät darf durch Kinder, Menschen mit
eingeschränkten motorischen, sensorischen bzw.
geistigen Fähigkeiten sowie unerfahrene, mit dem
Produkt nicht vertraute Menschen nur dann bedient
werden, wenn sie unter Aufsicht stehen oder in die
gefahrlose Bedienung eingewiesen wurden und von
einem Verantwortlichen über die mit der Bedienung
verbundenen Gefahren aufgeklärt wurden.
Das Gerät darf nicht von Kindern zum Spielen genutzt
werden.
Die Reinigung und Wartung des Geräts liegt in der
Verantwortung des Nutzers. Kinder oder andere
Personen, die nicht die erforderliche körperliche und
geistige Eignung besitzen, dürfen das Gerät nicht
reinigen und warten.
Haupteigenschaften
• Der thermische Stellantrieb R473 verfügt über ein zweiadriges Kabel zum
Anschluss an ein Thermostat oder eine Steuerung.

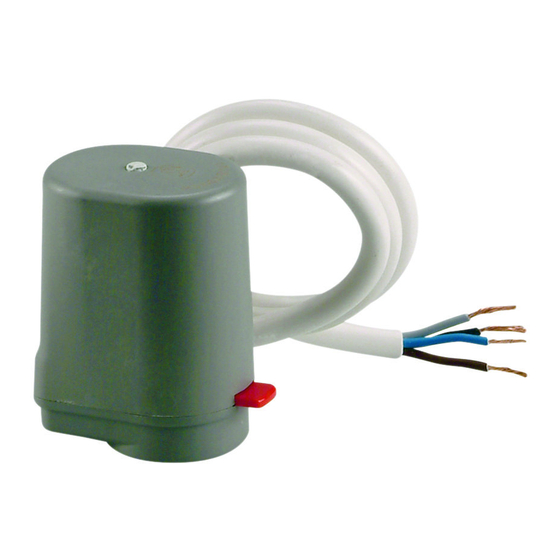

• Der thermische Stellantrieb R473M verfügt über ein vieradriges Kabel
für einen Endlagen-Mikroschalter zur Regelung von Förderpumpen oder
Zonenventilen (braun: Phase – blau: neutral – schwarz-grau: Mikroschalter).
Mechanische Ventilstellungsanzeige
Die thermischen Stellantriebe R473 und R473M verfügen über eine
mechanische Ventilstellungsanzeige (A), mit der die Position des Stellantriebs
und des zugehörigen Ventil auf einen Blick erfasst werden kann.
Wenn am Stellantrieb eine Spannung anliegt, öffnet er das Ventil.
Bei geöffnetem Ventil ragt die Ventilstellungsanzeige heraus.
Die Ventilstellungsanzeige ist vor allem bei Prüfungen hilfreich, da sie eine
Funktionsprüfung ermöglicht, ohne dass die Anlage eingeschaltet oder der
Stellantrieb zerlegt werden muss.
A
Ventilstellungsanzeige oben =
Stellantrieb und zugehöriges
Ventil geöffnet
Manuelle Sperre
Zur leichteren Montage an Ventilen bzw. Verteilern sind die Stellantriebe R473
werkseitig im geöffneten Zustand verriegelt (rote Zunge sichtbar).
Achtung!
Nach Montage des Stellantriebs auf einem Ventil bzw. Verteiler muss
die manuelle Sperre (rote Zunge) eingedrückt sein.
B
Thermischer Stellantrieb mit
hervorstehender roter Zunge (B) im
werkseitigen Auslieferzusand.
.
A
Ventilstellungsanzeige unten =
Stellantrieb und zugehöriges
Ventil geschlossen
B
Nach der Montage zur Entriegelung
der Sperre die rote Zunge (B) von
Hand in das Gehäuse eindrücken.
1
