1. Installation (Sicherheitshinweise siehe auch Seite1)
• Anschluss oder Installation darf nur von Fachpersonal durchgeführt werden!
• Schalten Sie bei allen Arbeiten den Stromkreis, in dem die Installation ausgeführt wird, an
der Hauptsicherung komplett ab! Anderenfalls besteht LEBENSGEFAHR!!
• Montieren Sie für optimale Funktion den Bewegungsmelder quer zur Laufrichtung des
Bereiches, der abgetastet werden soll. Wenn sich Personen direkt auf den
Bewegungsmelder zubewegen, ist die Funktion nur bedingt gegeben!
• Stecken Sie die abisolierten Adern der Anschlussleitung in die Klemmen am
Bewegungsmelder und schrauben diese gut fest!
Schließen Sie den Bewegungsmelder zwischen Verbraucher und Leuchte. Installieren Sie den
Bewegungsmelder nicht in der Nähe von Heizungen oder Klimageräten. Dies kann die Funk-
tion beeinträchtigen oder das Gerät zerstören!!Prüfen Sie zum Abschluss der Installation
noch einmal Ihre Kabelverbindungen, wenn alles OK ist, stellen Sie nun den Strom an der
Hauptsicherung wieder an! Nun sollte der Bewegungsmelder reagieren

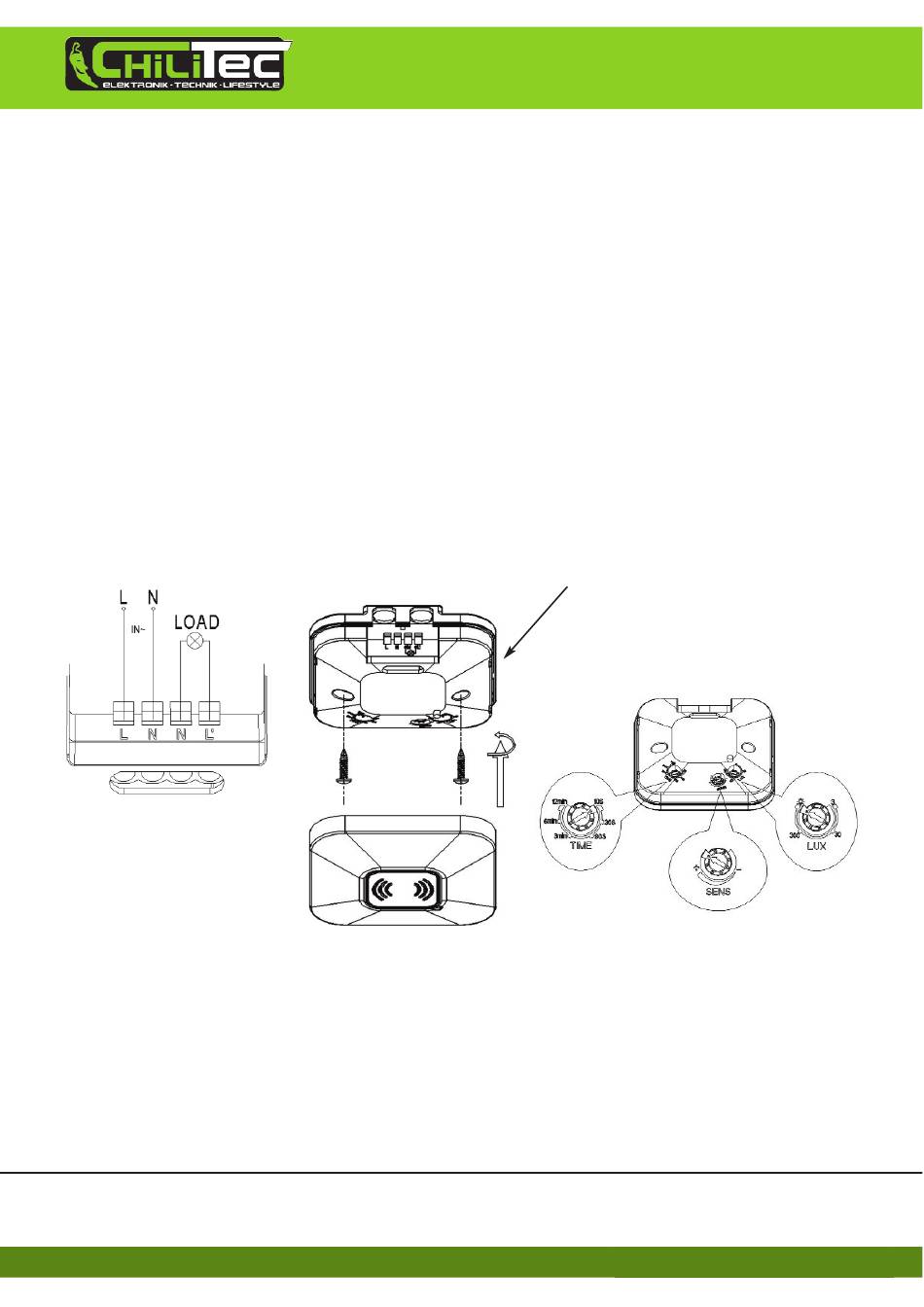

elektrischer Anschluss:
siehe Zeichnung
Funktionstest bei Tageslicht
1. Stellen Sie den Regler Time / Zeit auf die kleinste Stufe, 10s.
2. Stellen Sie den Regler Lux auf die größte Stufe, Sonnensymbol.
„Der HF-/Radar-Bewegungsmelder strahlt hochfrequente elektromagnetische Wellen ab
und erfasst die durch Gegenstände reflektierte Energie. Durch die Änderungen der erfass-
ten Energie erkennt er Bewegungen. Die Geräte lassen sich verdeckt montieren, da die
elektromagnetische Strahlung Materialien wie Holz oder Glas durchdringt. Starke Tempe-
raturschwankungen stören die Bewegungsmelder in ihrer Funktion in der Regel nicht."
Bitte beachten Sie das es sich hierbei um ein hochempfindliches Gerät handelt, welches unter
bestimmten Bedingungen schon einmal unbeabsichtigt aktiviert werden kann.
Elektronische Geräte, die mit der durchgestrichenen Abfalltonne gekennzeichnet sind gehören nicht in den Hausmüll !!
Diese Geräte können Sie kostenlos an Sammelstellen der Komunen abgeben, erkundigen Sie sich hier bei Ihrer
Gemeindeverwaltung, dem zuständigen Rathaus oder einem lokalem bzw. stätischem Abfallentsorgungsbetrieb. Vielen Dank.
Vervielfältigung nur mit Genehmigung durch ChiliTec GmbH, Lehre
Bedienungsanleitung
- Produktdatenblatt Seite 2 /3 -
Installation:
an der Deckelseite ist eine kleine Nase eingelassen...
Mit einem Schraubendreher lässt sich der Deckel sanft abdrücken.
EAR (WEEE): DE25841852
LUCID VerpackG: DE5562476395648
GRS (UBA-Register) Nr.: 21003466
Stand: 07/2019 - Ver. 1.02
Einstellungsmöglichkeit:
