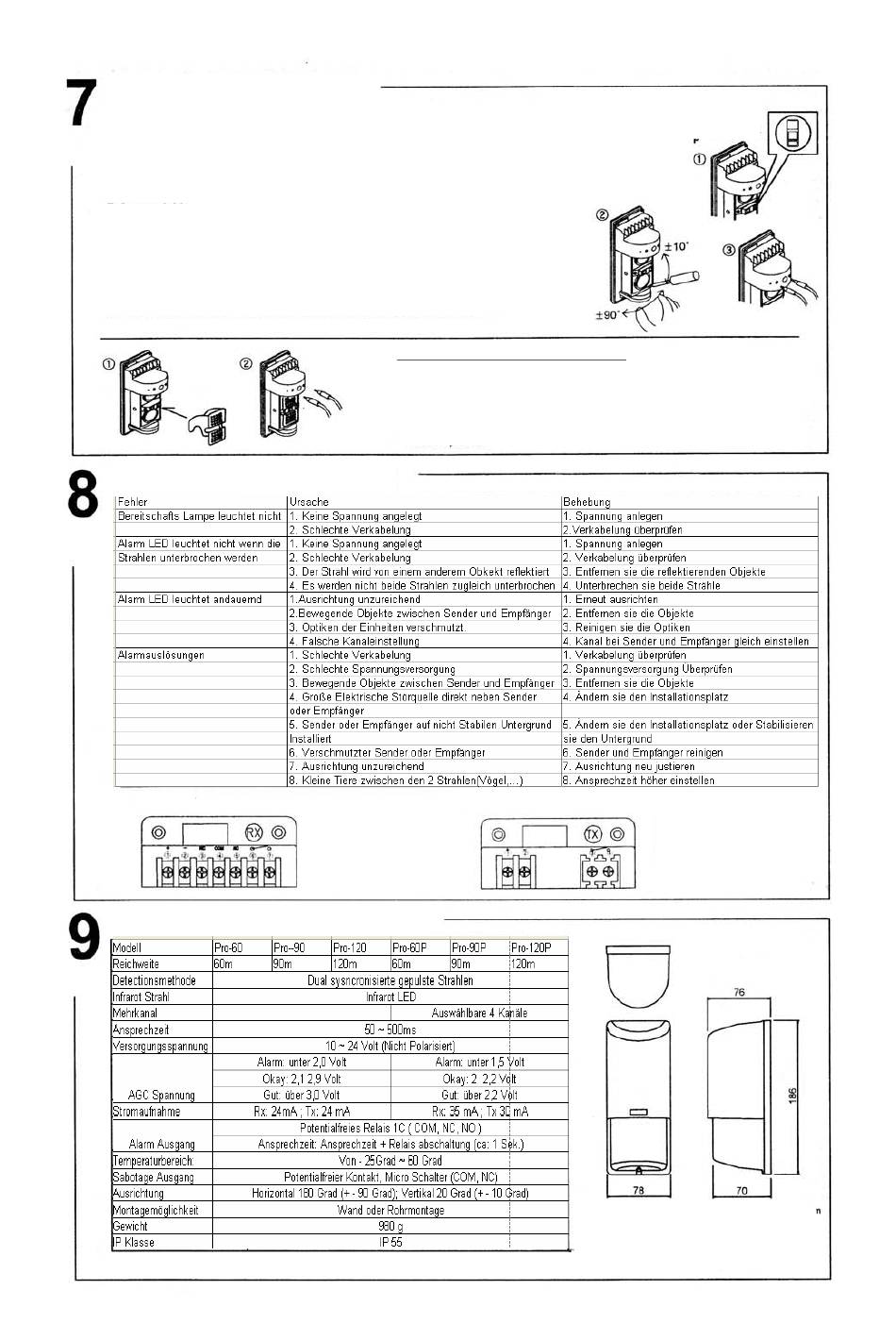

Optische Einstellung
Messen sie die Spannung an den Prüflöchern mit einem Digital Multimeter um die beste Einstellung zu finden.
1. Legen sie die Versorgungsspannung an, ohne die Abdeckung Montiert zu haben
2. Richten sie die Module zueinander aus, indem sie durch den Optischen Sucher blicken.
Das gegenüber sollte in der Mitte des Optischen Suchers erscheinen. Eine Horizontale Einstellung von +- 90 Grad und eine
Vertikale von +- 10 Grad ermöglich eine einfache Einstellung.
3. Stellen sie die Module so zueinander, das sie eine Möglichst große Spannung messen können
Ausgangsspannung:
3,0Volt(Typ P 2,2Volt)
2,9Volt(Typ P 2,1Volt)
4. Überprüfen sie die Ausgangsspannung stets am Ausgang des Empfängers
Fehlerbehebung & Verkabelung
Sender
Spezifikationen und Abmessungen
oder höher
oder darunter
Bessere Einstellung bei den Versionen 90P und 120P
Wie benutzt man den Teststreifen:
1. Nach der Grundeinstellung halten sie den Teststreifen direkt vor den Empfänger.
2. Stellen sie die Module so zueinander, das die Gut LED leuchtet.
3. Entfernen sie den Teststreifen.
Info: Der Teststreifen blockiert bis zu 90% des Strahles und bestätigt somit einen
Empfänger
1. VCC : DC 10 ~ 24V
2. GND
3. Normal geschlossen
4. Gemeinsamer
5. Normal Offen
6. Tamper
7. Tamper
Gut
Nachstellen
1. VCC : DC 10 ~ 24V
2. GND
3. Tamper (optional)
4. Tamper (optional)
