- Seite 1 Bedienungsanleitung Instruction manual JRG Sanipex MT Katalog Nr. 4808.000/.050/.150 Akkuwerkzeugkoffer 2 – 21 d16/d20/d26/d32/d40 Battery toolcase 22 – 41 d16/d20/d26/d32/d40...
- Seite 2 Bedienungs- und Montagesanleitung Allgemeines Bitte lesen Sie die vorliegende Bedienungs- und Die Bedienungs- und Montageanleitung ist Montageanleitung aufmerksam durch. Bestandteil der JRG Sanipex MT Montagewerk- Die eingesetzten Symbole bedeuten: zeuge. Sie ist im Montagekoffer aufzubewahren. Gefahr Dieses Symbol weist auf ein hohes Verletzungsrisiko für Personen hin.
- Seite 3 Aufbau des JRG Sanipex MT Akku-Aufweitwerkzeuges 1 Aufweitkopf mit Bajonettverschluss 5 Rückstellschieber 2 Bedienungsschalter 6 LED (rot) – Akku, Fehlermeldung, Wartung 3 LED (weiss) zur Ausleuchtung 7 Akkuentriegelung 4 Akku Makita...

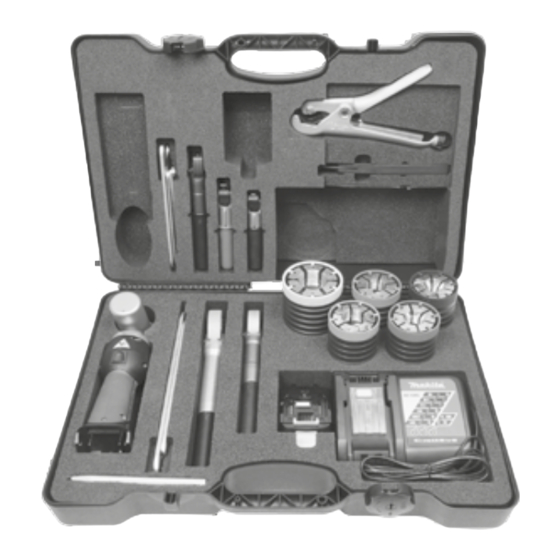

- Seite 4 Akkuwerkzeugkoffer d16+d20+d26 Katalog Nr. 4808.050 Im Montagekoffer 4828.010 sind enthalten: 4809.000 Akkuwerkzeug MAPLSONOV 4809.005 Ladegerät Makita 4809.010 Akku Makita 4809.116 Aufweitkopf d16 4809.120 Aufweitkopf d20 4809.126 Aufweitkopf d26 4832.016 Ratschen-Drehmomentschlüssel d16 4832.020 Ratschen-Drehmomentschlüssel d20 4832.026 Ratschen-Drehmomentschlüssel d26 4834.016 Konterschlüssel d16 4834.020 Konterschlüssel d20 4834.026...
- Seite 5 Akkuwerkzeugkoffer d32+d40 Katalog Nr. 4808.150 Im Montagekoffer 4828.010 sind enthalten: 4809.000 Akkuwerkzeug MAPLSONOV 4809.005 Ladegerät Makita 4809.010 Akku Makita 4809.132 Aufweitkopf d32 4809.140 Aufweitkopf d40 4832.032 Ratschen-Drehmomentschlüssel d32 4832.040 Ratschen-Drehmomentschlüssel d40 4834.032 Konterschlüssel d32 4834.040 Konterschlüssel d40 4836.000 Rohrabschneider d16-d40 4838.000 Markierstift 35 16 008 63 Bedienungs- und Montageanleitung...
- Seite 6 Akkuwerkzeugkoffer d16+d20+d26+d32+d40 Katalog Nr. 4808.000 Im Montagekoffer 4828.010 sind enthalten: 4836.000 4809.000 Akkuwerkzeug MAPLSONOV Rohrabschneider d16-d40 4838.000 4809.005 Ladegerät Makita Markierstift 4809.010 35 16 008 63 Bedienungs- und Montageanleitung Akku Makita 4809.116 35 37 440 00 Bedienungsanleitung Akkuwerkzeug Aufweitkopf d16 4809.120 MAPLSONOV Aufweitkopf d20...
- Seite 7 Art vorgenommen werden. Es dürfen nur JRG Sanipex MT Systemkom- ponenten mit diesem Werkzeug verarbeitet werden. Folgende Rohre können mit dem JRG Sanipex MT Akku-Aufweitwerkzeug (Katalog Nr. 4809.000) und entsprechendem Aufweitkopf aufgeweitet werden: 4600.016 – .040 JRG Sanipex MT Rohr d16–d40 schwarz, in Stangen, 5 m 4600.316 –...
- Seite 8 4600.016 Sanipex MT Rohr d16 schwarz, in Stangen, 5m 4600.316 Sanipex MT Rohr d16 schwarz, in Stangen, 3m 4602.016 Sanipex MT Rohr d16 weiss, in Ringen, mit Schutzrohr 4604.016 Sanipex MT Rohr d16 weiss, in Ringen 4606.016 Sanipex MT Rohr d16 weiss, in Ringen, isoliert Auswählen der Aufweitköpfe...
- Seite 9 Auswählen der Aufweitköpfe 4600.032 Sanipex MT Rohr d32 schwarz, in Stangen, 5m 4600.332 Sanipex MT Rohr d32 schwarz, in Stangen, 3m 4604.032 Sanipex MT Rohr d32 weiss, in Ringen Auswählen der Aufweitköpfe 4600.040 Sanipex MT Rohr d40 schwarz, in Stangen, 5m...
- Seite 10 Wechseln der Aufweitköpfe Aufweitkopf (1) mit der gewünschten Den Aufweitkopf gerade in die Aufnahme des Dimension wählen (siehe Farbring und Auf- Basisgerätes einführen. Die Positionen der 6 druck). Stifte des Bajonett-Verschlusses sind aussen Die Verbindung von Basisgerät MAPLSONOV am Basisgerätes sichtbar. und Aufweitkopf erfolgt über einen Bajonett- Verschluss (Steck-Dreh-Bewegung).
- Seite 11 Wechseln der Aufweitköpfe Aufweitkopf und Basisgerät werden durch ineinanderstecken und entgegengesetztes Warnung Drehen verbunden (und so auch wieder gelöst). Unbedingt darauf achten, dass der Aufweitkopf richtig eingesetzt ist. Ansonsten besteht die Damit der Aufweitkopf beim Einsetzen nicht Gefahr, dass dieser nach Betätigung des Aus- zurückgezogen wird, die Öffnung mit der Hand löseknopfes durch den Kolben in eine Zwangs- beim Drehen verschliessen.
- Seite 12 Wechseln und laden des Akkus Zum wechseln und laden des Akkus (oder eines Der Akku kann nur mit einem original Makita baugleichen Makita Akku vom Typ BL18xx) die Ladegerät aufgeladen werden. Die Ladezeit Akkuentriegelung (7) drücken und den Akku beträgt ungefähr 15 Minuten (ca. 22 Minuten nach hinten herausschieben.
- Seite 13 JRG Sanipex MT Rohr mit der Kombischere Nach dem Aufschieben der Überwurfmutter, das (nur d16 und d20, Katalog Nummer 4837) dem JRG Sanipex MT Rohr bis zum Anschlag in den Rohrabschneider (Katalog Nr. 4836) auf die Aufweitkopf des einsatzbereiten Akku- gewünschte Länge ablängen.
- Seite 14 Aufweitvorgang Aufweitvorgang durch Abdrücken des Bedie- Den Aufweitkopf mit der Hand zurückziehen, nungsschalters (2) auslösen. Den Schalter für damit das aufgebördelte Rohrende freigegeben 4 Sekunden gedrückt halten, bis der Betriebston wird. des Akkugerätes verstummt und der Aufweit- vorgang abgeschlossen ist. Hinweis Nach dem erfolgreichen Auslösen und Aufwei- ten des Rohres, darf der Bedienungsschalter...
- Seite 15 Aufweitvorgang Nachdem der Aufweitkopf mit der Hand zurück- gezogen wurde, kann das aufgeweitete Rohr- ende entnommen werden.
- Seite 16 Richtig Falsch Kontrolle Aufweitvorgang. Der O-Ring am Fitting muss durch die Warnung Aufweitung vollständig verdeckt sein. Nicht korrekt aufgeweitete Rohre Rohrbördel dürfen nicht nochmals aufgeweitet werden!
- Seite 17 Montagevorgang Aufgeweitetes JRG Sanipex MT Rohr Überwurfmutter mit dem Ratschen-Dreh- auf den JRG Sanipex MT Fitting stecken. momentschlüssel (Katalog Nr. 4832) anziehen. Überwurfmutter handsatt anziehen. Zum Gegenhalten Richthülse (Katalog Nr. 5777) oder Konterschlüssel (Katalog Nr. 4834) verwen- den.
- Seite 18 Ratschen-Drehmomentschlüssel Ratschen-Drehmomentschlüssel Die JRG Sanipex MT Ratschen-Drehmo- Bei allfälligen Funktionsstörungen oder mentschlüssel dienen ausschliesslich bei Beschädigungen empfehlen wir den zum Anziehen von JRG Sanipex MT JRG Sanipex MT Ratschen-Dreh- Bördelklemmverbindern. momentschlüssel im Austausch zu Die entsprechenden Drehmomente sind ersetzen. vom Werk fest eingestellt und bedürfen, bei bestimmungsgemässem Gebrauch,...
- Seite 19 Auswechseln des Schneiderades Rohrabschneider durch betätigen des Hebels Hinweis vollständig öffnen. Arretierstift (z.B. Nagel Ø Schneidrad-Achse 3 mm) durch die Bohrung schieben. Dadurch Seit Januar 2002 werden nur noch abgesetzte bleibt der Rohrabschneider gesichert offen. Achsen verwendet. Diese Achsen ersetzen den Zylinderstift mit Buchse.
- Seite 20 Biegen mit Handbiegeschablone Rohrbogen anzeichnen. Biegen des Rohrbogens. Fertiger Rohrbogen aus der Rohr in die Handbiegeschab- Das Rohr muss beim Biegen Handbiegeschablone nehmen. lone einführen. Biegeanfang möglichst nahe der Biegelehre beachten. entlang geführt werden. Bogenmass (cm) 90° 60° 45° 30°...
- Seite 21 Hinweis Achtung Überprüfung der Werkzeuge Reparaturen an Werkzeugen Ein gut funktionierendes, sauberes An JRG Sanipex MT-Werkzeugen dürfen Werkzeug ist eine Grundvoraussetzung keine Reparaturen oder Veränderungen für eine dauerhaft dichte Verbindung. der Werkseinstellungen vorgenom- men werden. Bei Zuwiderhandlungen Wir empfehlen deshalb, die Werkzeu- entfällt jegliche Gewährleistung und...
