WEBTEC VFD120MD Serie Benutzerhandbuch

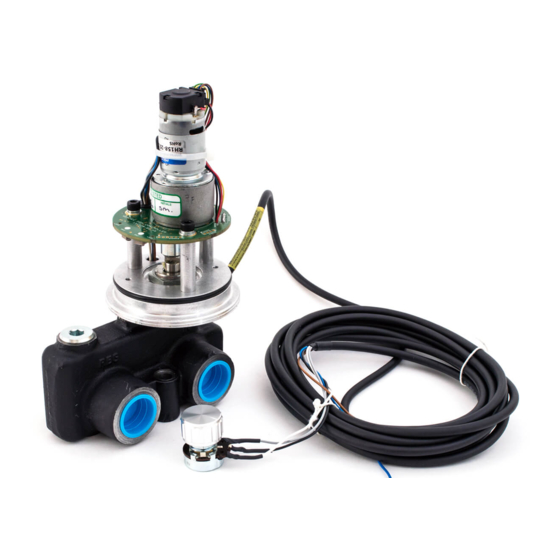

Fernbediente servo-mengenregler
Inhaltszusammenfassung für WEBTEC VFD120MD Serie
- Seite 1 VFD120MD Series User Manual Mode d’emploi série VFD120MD Benutzerhandbuch für Baureihe VFD120MD Serie VFD120MD Manual del usuario www.webtec.com...
- Seite 11 Prioritätsanschluss bietet einen vom Lastdruck unabhängigen Ausgang, während der Bypassanschluss zum Antrieb eines Zusatzkreises genutzt werden kann. Webtec entwickelt und fertigt Durchflussmesser und hydraulische Komponenten seit über 40 Jahren. Wir arbeiten mit einem Qualitätssystem, welches nach BS EN ISO 9001 zertifiziert ist und jährlich extern geprüft und zertifiziert wird.
- Seite 12 Bestellcodes Typischer Code VFD120MD Ventiltyp (Servo) Durchflusskapazität geregelt (Tabelle 1) Anschlüsse (Tabelle 2) Steuerung (Tabelle 3) Tabelle 1: Geregelter Durchfluss (gal/min Tabelle 2: Anschlüsse bezieht sich auf US-gal/min) Code Anschlussgewinde Zulauf – geregelter Durchfluss und Überschussmenge Code Durchfluss geregelt 1/2” BSPP 0* - 19 l/min (5.0 gal/min) 3/4”...
-
Seite 13: Technische Daten
Technische Daten Maximaldruck: 420 bar (6000 psi) Eingangs- und geregelte Durchflusskapazität: Eingang bis 120 l/min (32 US-gal/min), geregelt von 0,5 l/min (0,132 US-gal/min) bis 110 l/min (ca. 30,0 US-gal/min), je nach Modell Material: Stahlteile in Sphärogussgehäuse (Kugelgraphitguss) Antriebsmechanismus an Aluminiumträgern montiert Gewicht: 2.75 kg Dieses Gerät ist für die Nutzung in Industrie- und Wohnanlagen vorgesehen. - Seite 14 Abmessungen Maße in Millimetern (Zoll)
-
Seite 15: Verbindungskabel (5 M) Mit Potenziometer Verbindungskabel (5 M, Ausführung 4-20 Ma Und 0,5-5 V)
Anschlüsse Ventilsteckverbinder-Stift, Ausgang (Ansicht Stecker von oben) Stifte Potenziometer 4 - 20 mA 0.5 - 5 VDC 1 = + EIN 1 = + EIN 1 = + EIN 2 = Pot + 2 = N/C 2 = N/C 3 = 0 Vdc 3 = 0 Vdc/4-20mA - 3 = 0 Vdc 4 = Pot Wischer... - Seite 16 Typische Verbindungen: Dargestellte Verbindungen dienen lediglich zur Orientierung. Nicht belegte Drähte sind abzuschneiden und zu isolieren.
- Seite 18 Bedienungsanleitung Die Ventilbaugruppe wird werksseitig voreingestellt und benötigt keine weiteren Einstellungen. Bei Unregelmäßigkeiten während der Inbetriebnahme wenden Sie sich an Ihren Lieferanten. Regelung über Potenziometer: Wenn Sie den Regelknopf bis zum Anschlag gegen den Uhrzeigersinn drehen, so reduzieren Sie damit den Konstantstrom auf sein Minimum;...
- Seite 35 Garantie limitée du fabricant Webtec Products Ltd. garantit à l’acheteur original, pendant un an à compter de la date d’achat, que le produit est libre de tout défaut dans les matériaux ou défaut de fabrication. La présente garantie ne couvre aucune partie du produit ayant été endommagée suite à tout usage abusif ou non conforme aux spécifications formulées par Webtec Products Ltd.
- Seite 36 Webtec se reserva el derecho de realizar mejoras y cambios a las especificaciones sin previo aviso. Certificate No.8242 Designed and produced by Webtec - Entwickelt und hergestellt von Webtec - Conçu et produit par Webtec - Diseñado y producido por Webtec VFD120MD-MA-MUL-3533.pdf - TSK6639 - Issue C - 01/18...
