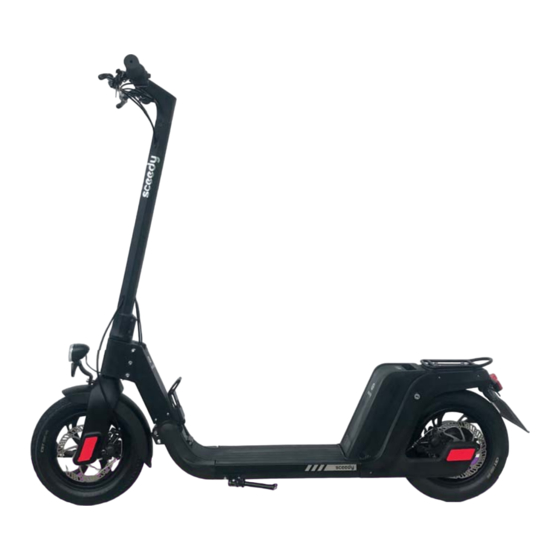

Intercraft SCEEDY INTENSE Bedienungsanleitung
Inhaltszusammenfassung für Intercraft SCEEDY INTENSE
- Seite 1 BEDIENUNGSANLEITUNG E - SCOOTER Lesen Sie diese Anleitung vollständig durch, SCEEDY INTENSE bevor Sie mit Ihrem Elektroroller fahren!
- Seite 2 E - SCOOTER SCEEDY INTENSE Stand: Februar 2020. Alle Texte sind Eigentum der Firma Intercraft GmbH. Keine Vervielfältigung ohne unsere Zustimmung. Technische und gestalterische Änderungen im Zuge stetiger Produktverbesserungen vorbehalten. © Intercraft GmbH...
-
Seite 3: Inhaltsverzeichnis
Zusammenbau ............................06 Fahren ................................. 23 Überprüfung der Packliste .........................06 11.1 Anfahren..............................23 Funktionsübersicht..........................07 11.2 Sicheres Fahren ............................23 Montage ..............................08 11.3 Sicheres Lenken ............................23 Inbetriebnahme ............................10 11.4 Sicheres Bremsen ..........................24 Hinweise zum sicheren Fahren ......................10 11.5 Handpedal betätigen ..........................24 Gebote .................................10 11.5 Warnzeichen geben .......................... - Seite 4 E - SCOOTER SCEEDY INTENSE Sehr geehrte Kundin, sehr geehrter Kunde, Alle Informationen dieser Betriebsanleitung beziehen sich auf Aufbau, Tech- nik, sowie Pfl ege und Wartung. Bitte beachten Sie diese Informationen, viele vielen Dank, dass Sie sich für ein Sceedy Produkt entschieden haben.
- Seite 5 • Benutzen Sie geeignetes Schuhwerk. Ihre Schuhe sollten rutschfeste unterwegs sind als mit einem Scooter ohne elektrischen Antrieb. Andere Ver- Sohlen haben. kehrsteilnehmer schätzen dies eventuell falsch ein. • Fahren Sie nie freihändig! Das Mindestalter zum Fahren des Sceedy E-Scooter beträgt 14 Jahre. •...
-
Seite 6: Zusammenbau
SCEEDY INTENSE 1. ZUSAMMENBAU DES SCEEDY Überprüfung der Packliste Öff nen Sie den Karton, nehmen Sie den Sceedy Intense vorsichtig heraus und prüfen Sie, ob alle Teile vorhanden sind. Falls nicht, rufen Sie die örtliche Ser- vice-Nummer an. 1 x Lenkerkopf 1 x Handbuch 1 x Gepäckträger... -
Seite 7: Funktionsübersicht
2. FUNKTIONSÜBERSICHT Griff stange rechts Bremse rechts Gashebel Bremse links LCD-Anzeige Griff stange links Lenkervorbau LED-Leuchte Klappverschluss Trittbrett Vordergabel Scheibenbremse Akku-Anzeige Refl ektor Akku-Verriegelung Vordere Scheibenbremse Blinker rechts Rückleuchte Seitenständer Blinker links Reserve-Scheibenbremse Refl ektor Ladeanschluss Refl ektor... -
Seite 8: Montage
E - SCOOTER SCEEDY INTENSE 3. MONTAGE 3. Nachdem man die Lenkerstange hochgeklappt hat, den Seitenständer aus- klappen. Somit hat der Sceedy Scooter einen sicheren Stand auf dem Boden. Ihr elektrisch unterstützter Tretroller wurde nicht komplett montiert und ein- gestellt ausgeliefert. Der Lenker ist aus Platzgründen demontiert. Diese Arbeit ist sicherheitsrelevant. - Seite 9 2. Nach dem Festziehen mit der Hand daran rütteln, um sicher zu gehen, mit dem mitgelieferten Schlüssel festziehen. dass er fest sitzt. 3. Der Sceedy Intense verfügt hinten über einen Gepäckträger zum 4. Wenn Sie den Gepäckträger nicht benötigen, können Sie ihn über die vier Transport einiger kleiner Gegenstände.
-
Seite 10: Inbetriebnahme
Alle Fahrzeuge stellen während der Fahrt ein Sicherheitsrisiko dar, ebenso der • Vermeiden Sie Situationen, in denen Sie die Produktvorgaben möglicher- Sceedy Intense. Durch strenge Einhaltung der Hinweise zum sicheren Fahren weise nicht einhalten können, z.B. tiefe Gräben/Gruben, starke Steigungen in diesem Kapitel können Sie sich und andere bestmöglich schützen. -
Seite 11: Sicherheitshinweise
5.1 Hinweise zu Elektrik und Elektronik • Personen unter 12 Jahren und ältere Personen über 65 Jahren dürfen nicht allein fahren und müssen vor Fahrtantritt mit der passenden Schutzaus- rüstung versorgt werden. Informationen über Bedienung, Wartung und Pfl ege sowie technische Daten fi... -
Seite 12: Bestimmungsgemäßer Gebrauch
E - SCOOTER SCEEDY INTENSE 7. SPEZIFIKATIONEN 6.1 Bestimmungsgemäßer Gebrauch Modellnummer SCEEDY Intense Sceedy Scooter Intense dienen als Fortbewegungsmittel für eine Einzelper- son. Die Mitnahme einer zweiten Person und das Ziehen eines Anhängers ist Farbe schwarz nicht zulässig und kann zu Sturz und schweren Verletzungen führen. -
Seite 13: Fahrtbeginn
8. FAHRTBEGINN • Sobald Sie eine Geschwindigkeit von 3 km/h im Standard-Modus oder 2 km/h im Schritttempo-Modus erreicht haben, setzen Sie das Schwungbein 8.1 Schnellstart ebenfalls auf das Trittbrett. Drücken Sie das Handpedal mit dem rechten Daumen vorsichtig nach unten. Die Motorunterstützung setzt ein. In diesem Abschnitt erhalten Sie wichtige Informationen und Anweisungen, dank derer Sie Ihren Sceedy Scooter Intense so schnell wie möglich sicher nut- •... -
Seite 14: Vor Der Fahrt
E - SCOOTER SCEEDY INTENSE Schieben Sie den Sceedy Scooter Intense bei abwechselnd gezogenen Hand- Aus Sicherheitsgründen sollten Sie beim Fahren immer einen Helm und eine bremsen vorwärts. Die betätigte Hinterradbremse muss das Hinterrad blo- Schutzausrüstung tragen. ckieren lassen, die betätigte Vorderradbremse muss das Hinterrad vom Boden abheben lassen. -
Seite 15: Verbindung Mit Der App
8.4 Verbindung mit der App Laden Sie unsren Android oder Ios-App für eine weitere Bluetooth-Verbindung und eine Schnellanleitung herunter. 1. Suchen Sie nach E-Scooter im App-Store und klicken Sie auf Download. 2. Zum direkten Download können Sie auch den QR-Code rechts einscannen. Android... -
Seite 16: Klappmechanismus
E - SCOOTER SCEEDY INTENSE 9. KLAPPMECHANISMUS 9.2 Aufklappen Zur Lagerung und zum besseren Transport kann der Sceedy Scooter Intense Stellen Sie sich neben Ihren Sceedy Scooter. Ziehen Sie die Lenkersäule zusammengeklappt werden. nach oben / vorne bis das Vorderrad fest auf dem Boden steht und sich das Faltgelenk geschlossen hat. -
Seite 17: Elektrisches System
10. ELEKTRISCHES SYSTEM Achten Sie auf die sichere und spielfreie Fixierung des Spannhebels im Ver- schlussmechanismus. Mangelnde Schliessspannung kann zu schweren Stür- zen und Unfällen führen. Zum elektrischen System zählen folgende Bauteile: • Display • Licht • Akku und Ladegerät •... -
Seite 18: Anzeige Des Displays
E - SCOOTER SCEEDY INTENSE 10.2 Anzeige des Displays 10.3 Lichtsystem Zum Einschalten des Vorderlicht bzw. des Rücklichts drücken Sie 2mal die Ein-/und Aussschalt-Taste. Vor- und Rücklicht gehen gleichzeitig an. Zum Aus- schalten beider Lichter drücken Sie ebenfalls 2mal die Ein-/Ausschalt-Taste. - Seite 19 Rollerantrieb von Sceedy zugelassen. Bei unsachgemäßer Verwendung oder Falschbehandlung besteht Verletzungs- und Brandgefahr. Die Firma • Lagern oder tragen Sie den Scooter nicht mit Metallobjekten, die Kurz- Intercraft haftet nicht für Schäden, die durch unsachgemäßen Gebrauch schlüsse am Akku verursachen können, z.B. Büroklammern, Nägeln, entstanden sind.
-
Seite 20: Akku-Entnahme
E - SCOOTER SCEEDY INTENSE 10.6 Akku-Entnahme 1. Den Schraubverschluss im Uhrzeigersinn drehen (s. Abb. 1) 2. Den Akku nach oben herausziehen (s. Abb. 2) -
Seite 21: Aufl Aden
10.7 Aufl aden Nach dem Zusammenbau des Scooters und vor der ersten Fahrt sollte der Akku entsprechend diesen Sicherheitsbestimmungen gründlich aufgeladen werden: • Zum Aufl aden zuerst den Akku anschließen und dann das Netzkabel. Nach dem Aufl aden das Netzkabel zuerst trennen. •... -
Seite 22: Ladegerät
E - SCOOTER SCEEDY INTENSE 10.8 Ladegerät 10.9 Nutzung und Lagerung des Akkus • Verwenden Sie das Ladegerät nur in trockenen Räumen und decken Sie Sie können Ihren Sceedy Scooter Intense bei Temperaturen zwischen -10 und es im Betrieb nicht ab. Ansonsten besteht die Gefahr eines Kurzschlusses +40 Grad Celsius nutzen. -
Seite 23: Sicheres Fahren
11. FAHREN • Lösen Sie dir Bremsen und bringen Sie den Scooter durch Abstoßen mit dem anderen Bein (Schwungbein) in Bewegung. Üben Sie den Umgang und das Fahren mit Ihrem Sceedy Scooter Intense an einem ruhigen und sicheren Ort, bevor Sie sich damit auf öff entliche Straßen •... -
Seite 24: Sicheres Bremsen
E - SCOOTER SCEEDY INTENSE 11.4 Sicheres Bremsen Am rechten Handgriff befi ndet sich das Handpedal. Durch Drücken des He- bels mit dem Daumen erhöhen Sie die Leistung des Motors. Sobald Sie den Vermeiden Sie plötzliche und sehr starke Bremsungen. Es könnte dadurch zu Daumen vom Hebel lösen endet die Motorunterstützung. -
Seite 25: Parken
12. MONTIERTES ZUBEHÖR 11.7 Parken 12.1 Lichttechnische Anlage Der Sceedy Scooter Intense verfügt über eine integrierte Parkstütze. Zum si- cheren Abstellen kann sie mit dem Fuß leicht aus- und eingeklappt werden. Die Einstellung des Scheinwerfers muss so gewählt sein, dass die Mitte des Beim Fahren mit ausgeklappter Parkstütze kann es zu Sturz und schweren Lichtkegels 5 Meter vor Austritt aus dem Scheinwerfer nur noch halb so hoch Unfällen kommen. -
Seite 26: Wartung Und Instandhaltung
E - SCOOTER SCEEDY INTENSE 13. WARTUNG UND INSTANDHALTUNG 13.1 Felgen/Bereifung Defekte oder verschlissene Bauteile Ihres Sceedy Scooters Intense können zu Bremsanlage und die Bremsbeläge: Lassen Sie abgenutzte Bremsbeläge Verletzungen, Sachschäden sowie schweren Stürzen und Verletzungen führen. rechtzeitig ersetzen! Sorgen Sie dafür, dass Bremsen und Bremsscheiben sau-... -
Seite 27: Bremsen
13.2 Bremsen 13.4 Regelmäßige Inspektionen Ihr Sceedy Scooter ist mit mechanischen Scheibenbremsen ausgerüstet. Von besonderer Wichtigkeit für problemlose und sichere Funktion Ihres Scee- Bremsen und Bremssysteme sind sicherheitsrelevante Bauteile. Sie müssen dy Scooters sind die erste und dann regelmäßige Inspektionen! regelmäßig gewartet werden. -
Seite 28: Regelmäßige Wartung
Der Akku ist das anspruchsvollste Bauteil des Sceedy Intense. Ein gut gepfl eg- ter Akku kann für 20.000 bis 30.000 km reichen, während ein schlecht gepfl eg- • Lagern Sie den Sceedy Intense in einem trockenen, kühlen Raum, wenn er nicht ter Akku nach wenigen Monaten zu schwach oder defekt sein kann. - Seite 29 Wenn auf der Anzeige nur 1 oder 2 Balken angezeigt werden, sobald wie möglich aufl aden. Laden Sie den Akku möglichst nach jeder Fahrt mit dem Sceedy Intense wieder auf. Ein häufi - ges Aufl aden wirkt sich nicht nachteilig auf die Lebensdauer aus, wohinge- gen eine langfristige Entladung des Akkus die Leistung und Lebensdauer stark beeinträchtigt.
-
Seite 30: Regelmäßige Kontrolle
Verwendungszweck Bremsleistung prüfen, um Verkehrsunfälle durch einen Bremse Außer dem Akku müssen auch andere Teile des Sceedy Intense regelmäßig Bremsausfall zu verhindern überprüft und gewartet werden, um sicherzustellen, dass der Sceedy Intense Sicherstellen, dass sich der Hebel nicht verklemmt oder in optimalem Betriebszustand ist und um einige mögliche Sicherheitsrisiken... -
Seite 31: Transport
15. TRANSPORT 16. VERSCHLEISS 15.1 Mit dem Auto Beachten Sie, dass Bauteile des Sceedy Scooters einem höheren Verschleiß unterliegen, als dies bei einem Roller ohne zusätzlichen Antrieb der Fall ist. Sie können Ihren Sceedy Scooter Intense mit dem Auto transportieren. Durch Gründe dafür sind das höhere Fahrzeuggewicht und höhere durchschnittli- den Klappmechanismus passt der Roller in die meisten Koff erräume. -
Seite 32: Umwelttips
E - SCOOTER SCEEDY INTENSE 17. UMWELTTIPPS Mögliche rechtliche Folgen: 17.1 Allgemeine Pfl ege- und Reinigungsmittel • Der Sceedy Scooter wird zulassungs- und versicherungspfl ichtig. Es kom- men alle gesetzlichen Vorschriften bezüglich Ausstattung und STVZO zur Geltung. Achten Sie bei der Pfl ege und Reinigung Ihres Sceedy Scooters Intense darauf, die Umwelt zu schonen. -
Seite 33: Gewährleistung Und Haftung
5. Beanstandete Geräte bitten wir zusammen mit dem Kaufbeleg entweder Verschleiß, ebenso der Akku. über den Fachhändler oder direkt an die Firma Intercraft GmbH, Im Brühl 34, 74348 Lauff en am Neckar, transportsicher verpackt unter genauer Bei Eintreten eines Defekts / Haftungsfalles werden Sie sich an Ihren Fach- Schilderung der Beanstandung einzusenden. -
Seite 34: Inspektion
E - SCOOTER SCEEDY INTENSE 19. INSPEKTION Bis/nach 1. Jahr 2. Jahr 3. Jahr jährlich jährlich jährlich jährlich jährlich jährlich jährlich 200km Funktionstest der Beleuchtung und Klingel; ggf. ersetzen lassen Funktionstest aller Schalter und Hebel Funktionstest des Displays inklusive Anzeigen Griff e auf festen Sitz und Beschädigung prüfen;... - Seite 35 Bis/nach 1. Jahr 2. Jahr 3. Jahr jährlich jährlich jährlich jährlich jährlich jährlich jährlich 200km Freigängigkeit der Räder prüfen Schnellspanner auf festen Sitz und Verschleiß prüfen Allgemeine Schraubenkontrolle, auf Festsitz und Beschädigung achten Kabelbaum und Verkabelung auf Beschädigung prüfen Ladegerät auf Funktion prüfen Ladefunktion prüfen Rahmen auf Beschädigung prüfen (z.
-
Seite 36: Inspektionen Und Serviceintervalle
E - SCOOTER SCEEDY INTENSE INSPEKTIONEN UND SERVICEINTERVALLE ÜBERGABE - INSPEKTION INSPEKTION (Bis/nach 200 km) INSPEKTION (1. Jahr) Ausgeführt am: Ausgeführt am: Ausgeführt am: Kilometerstand: Datum, Unterschrift Händlerstempel Datum, Unterschrift Händlerstempel Datum, Unterschrift Händlerstempel INSPEKTION (2. Jahr) INSPEKTION (3. Jahr) INSPEKTION (jährlich) -
Seite 37: Eigene Anmerkungen
EIGENE ANMERKUNGEN... - Seite 38 Ihr SCEEDY Fachhändler vor Ort: Intercraft GmbH · Im Brühl 34 · 74348 Lauff en am Neckar Telefon: +49 7133 9220929 · info@intercraft.de · www.sceedy.de...
