Inhaltszusammenfassung für PanoSpace I
- Seite 1 EINFACHER DRUCK BENUTZERHANDBUCH PanoSpace I - 1 -...

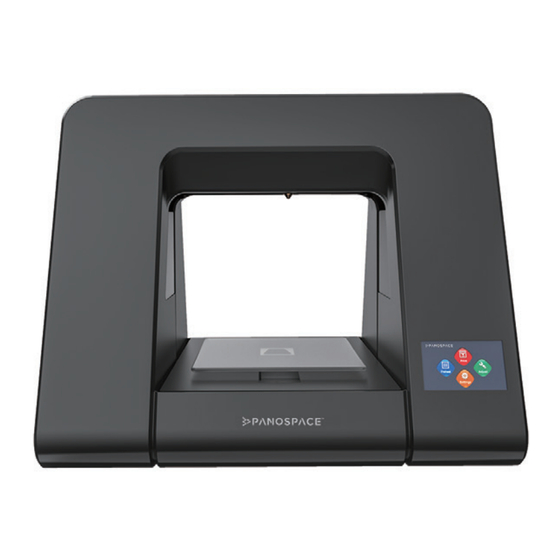

- Seite 2 PANOSPACE Vielen Dank, dass Sie unseren 3D-Drucker PanoSpace I gekauft haben. Wir sind sehr froh, dass wir Ihnen dieses innovative Produkt anbieten können, welche die auf dem Markt befindliche neueste Technologie sowie einfache Bedienung anbietet. Dieses Benutzerhandbuch umfasst Sicherheitsvorschriften und Anweisungen für Druck, Anpassungen und Instandhaltung. Es zeigt Ihnen, wie man den 3D-Drucker ordnungsgemäß...
- Seite 3 1.5 Technische Spezifikation Druck Elektronik Drucktechnologie: PJP (Plastik-Tintenstrahldrucker) Bildschirm: 3,2 Zoll - Berührungsbildschirm Max. Druckabmessungen: 150 mm x 150 mm x 150 mm Eingang: AC 100 - 240 V, 2 A, 50/60 Hz (ca. 6 Zoll x 6 Zoll x 6 Zoll) Ausgang: DC 24 V, 5 A Schichtenauflösung:...
- Seite 4 5. Klicken Sie auf die Taste „Adjust“ in dem Hauptmenü auf dem 6. Der Druckkopf erwärmt den Faden und beginnt ihn auszudrucken. Berührungsbildschirm und dann auf die Taste „Load filament“. 8. Nach dem Herausdrücken des Fadens aus dem Druckkopf klicken 7.
- Seite 5 2.2 3D Modell-Druck Siehe Abschnitt 1.8 2.3 Faden-Einlesen Siehe Abschnitt 1.7 2.4 Herausziehen des Fadens 1. In dem Hauptmenü des Berührungsbildschirm klicken Sie auf die Taste „Adjust“ und danach auf die Taste „Unload filament“. 2. Der Druckkopf erwärmt den Faden und zieht ihn anschließend heraus. 3.
- Seite 6 3. Mit dem Klick auf die Pfeilentaste korrigieren Sie die Spalte zwischen der Druckfläche und dem Druckkopf. Biegen Sie ein Stück Papier ab (ca. 0,4 mm dick) und legen Sie es in die Spalte. Sie finden die richtige Lücke, sobald es nicht mehr mit dem Papier bewegt werden kann. 4.
- Seite 7 Quittieren Sie die Information und mit dem Klicken auf die Taste „Confirm“ drucken Sie es. Der Druck kann wahlweise auch ohne den Computer erfolgen. Der Drucker PanoSpace 3D I arbeitet mit Dateien von dem ZSP-Format. Es beinhaltet einige vorinstallierte ZSP-Dateien auf der gelieferten Micro SD Karte. Diese Dateien können direkt auf dem Drucker gedruckt werden.
- Seite 8 Temperature: Einstellung der Temperatur beim Drucken. Anmerkung: PLA Faden PanoSpace wurde anhand der umfangreichen, langfristigen Prüfungen entwickelt. Bei der trockenen Umgebungstemperatur ist die ideale Temperatur des Druckens ca. 220 ° C (428 ° F). Verwendung des Fadens von anderen Herstellern kann eine niedrigere Druckqualität oder Schwierigkeiten bei Raft-Behebung zu Folge haben.
- Seite 9 Verschiebung des ausgewählten Modells: Mittels Werten auf Achsen X, Y und Z wird das ausgewählte Modell auf die gewünschte Stelle verschoben. Umdrehung des ausgewählten Modells: Das ausgewählte Modell wird mittels Werten X, Y und Z umgedreht. Änderung des Maßstabs des ausgewählten Modells: Vergrößerung oder Verkleinerung des ausgewählten Modells. In der linken Spalte kann man Werte in Prozenten einstellen.
- Seite 10 3.7 Das Faserherausnehmen Es ist der Operation am Touchscreen sehr ähnlich: 1. Setzen Sie die Seite „Adjust“ fort und klicken Sie die Taste „Unload filament“ an. 2. Nachdem die richtige Temperatur des Druckkopfs erreicht wird, wird die Faser automatisch ausgefahren. 3.
-
Seite 11: Die Wartung
Wenn Sie die neuesten Applikationen, die Leitfäden für die Benutzer herunterziehen möchten, oder wenn Sie weitere Informationen möchten, besuchen Sie die offiziellen Webseiten der Gesellschaft PanoSpace USA http://www.3dpanospace.com. Falls Sie irgendwelche technischen Fragen, Fragen zum Service haben oder wenn Sie eine andere Hilfestellung benötigen, KONTAKTIEREN SIE uns auf 888-770-8078 (USA) oder +46 322 66 87 45 (Europa). - Seite 12 PanoSpace USA 2078 E. Francis St. Ontario, CA 91761 www.3dpanospace.com Customer Service/Tec Support: US 888-770-8078 Europe +46 322 66 87 45 - 12 -...
