Seite 1: Inhaltsverzeichnis
Programmieranleitung Video SIP-Gateway AVS2100 (für 340 Clients) Inhaltsverzeichnis Seite Kurzbeschreibung Sicherheitshinweise Systemvoraussetzungen Werkseinstellungen Konfiguration mit PC-Software STC-C IP-Adressen und DHCP-Server Browser-Interface - Start Konfigurationsmenü - Menü Liveübertragung - Menü Bildwiedergabe - Menü VoIP Einstellungen - Menü Einstellungen - Kurzmitteilung Glossar... -
Seite 2: Kurzbeschreibung

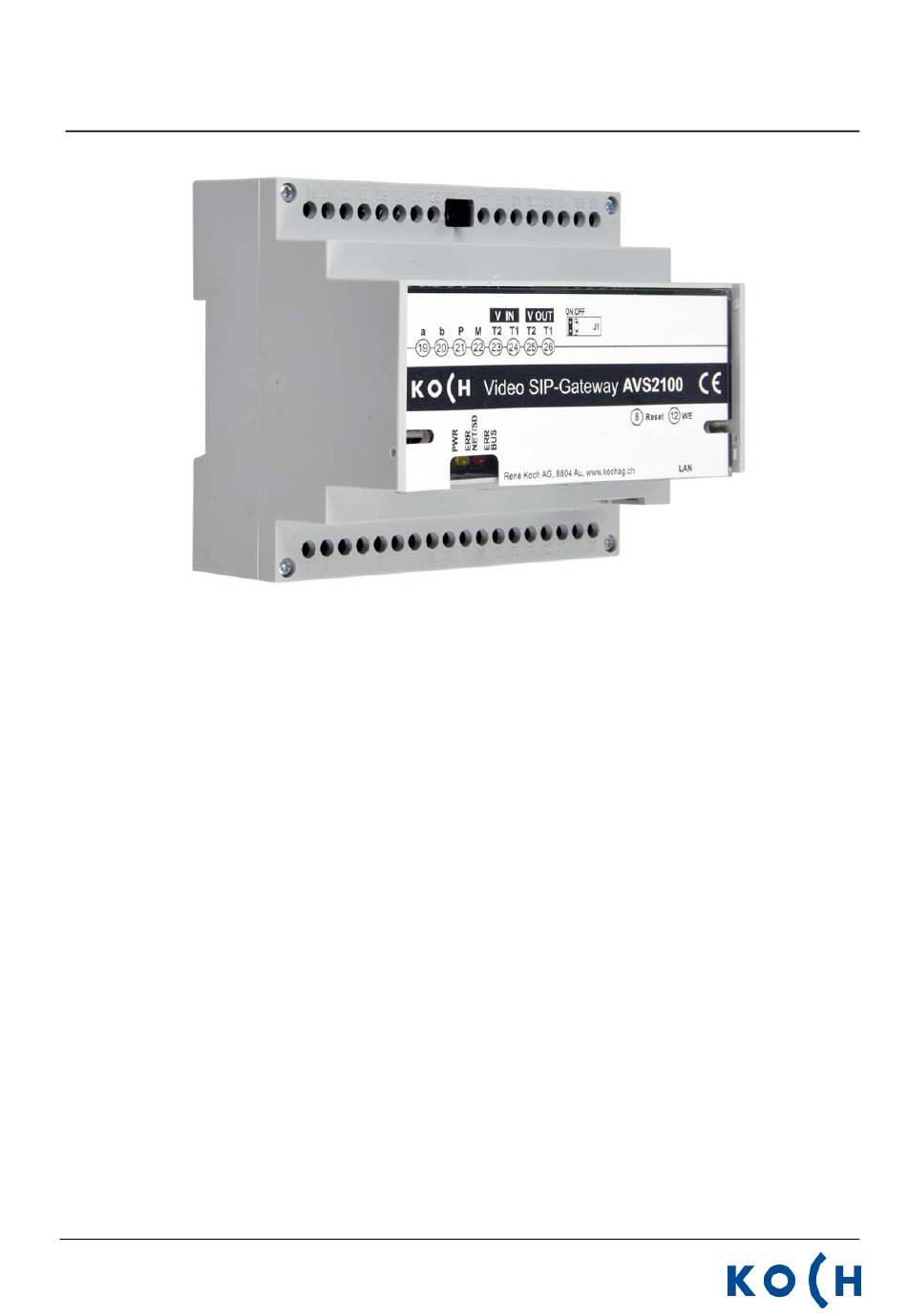

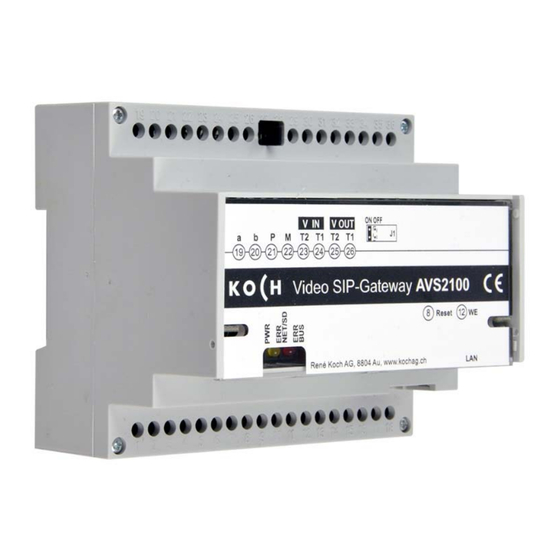

Kurzbeschreibung Das Gerät AVS2100 ist ein SIP-Gateway mit integriertem Audio- und Videoserver. Es setzt TC:Bus-Signale auf Netzwerkprotokoll-Ebene (IP) um und verbindet netzwerkfähige Geräte (Computer, Video-IP-Telefon, Smartphone, etc.) mit dem TC:Bus. Der vollständige Funktionsumfang ist in der Produktinformation beschrieben. Diese Programmieranleitung beschreibt die Konfiguration des Video SIP-Gateways AVS2100. -
Seite 3: Systemvoraussetzungen
• IPv4-Netzwerk • Für eine Videoübertragung muss eine Aussensprechstelle mit Kamera installiert sein. Innenstationen Als Innenstationen für den Betrieb mit dem Gerät AVS2100 kommen in Frage: • alle Innensprechstellen des TC:Bus-Sortiments • iPhone/iPad mit KOCH-App (Apple iOS) im hauseigenen Wireless-Netzwerk (WLAN). -
Seite 4: Werkseinstellungen
Bilder pro Sekunde Video-Port 12000 Video-Codec MJPEG Auflösung Zeitserver 1.ch.pool.ntp.org Zeitzone GMT+01:00 Amsterdam, Berlin, Bern, .. Automatische Zeitumstellung aktiv Benutzer- und Liveübertragung-Passwort Serien-Nr. von AVS2100 Admin-Passwort Serien-Nr. von AVS2100 Verbindungsart .Verschlüsselung (SRTP) .Keep Alive 0 (aus) Auto Updating (bedingt Internetzugang) 4/24... - Seite 5 Einstellungen am Gerät AVS2100 Abschlusswiderstand (de-) aktivieren Ist das AVS2100 am Ende eines TC:Bus- Videostrangs installiert, muss die Steckbrücke für den Abschlusswiderstand ON OFF auf ON gesteckt sein (Werkseinstellung). • Zum Deaktivieren des Abschlusswider- stands die Steckbrücke von der Position ON abziehen und auf die Position OFF stecken.
-
Seite 6: Konfiguration Mit Pc-Software Stc-C
• Verwaltung Admin- und Userpasswörter DHCP (de-)aktivieren • STC-C auf PC starten • Haken im Kontrollkästchen DHCP setzen bzw. entfernen • EEPROM vom AVS2100 aktualisieren. Weitere Informationen zu STC-C finden Sie in der Hilfe des Programms. Passwort = Serien-Nr. von AVS2100 6/24... -
Seite 7: Ip-Adressen Und Dhcp-Server
IP-Adressen und DHCP-Server Jedes in einem Netzwerk teilnehmende Gerät benötigt eine IP-Adresse. Untereinander kommunizierende Geräte müssen sich ausserdem im selben Subnetz befinden. In Heimnetzwerken sieht das Schema in der Regel wie folgt aus: Nummer des Netzwerks Für jedes Gerät im Netzwerk gleich 192.168 . -
Seite 8: Browser-Interface
Browser-Interface Start Konfigurationsmenü Sobald das Gerät AVS2100 korrekt mit einem internetfähigen PC oder Laptop verbunden ist (Netzwerkkabel), kann das Konfigrationsmenü in einem beliebigen Internet-Browser geöffnet werden, gemäss Werkseinstellungen: IP-Adresse AVS2100: 192.168.1.200 Standard Gateway: 192.168.1.1 DHCP deaktiviert • IP-Adresse in der Adresszeile des Browser eingeben und bestätigen... -
Seite 9: Menü Bildwiedergabe
Im Menü Bildwiedergabe können gespeicherte Bilder betrachtet und gelöscht werden. • Auf Startseite das Menü Bildwiedergabe öffnen LOGIN ab Werk: Serien-Nr. von AVS2100 • Mit den Pfeil-Buttons < > durch die gespeicherten Bilder blättern oder • ein Bild aus der Dropdown-Liste wählen (nach Datum/Zeit) - Seite 10 Menü VoIP Einstellungen Türrufe In diesem Untermenü werden alle abgehenden (max. 250) Türrufe konfiguriert, d.h.: eine TC:Bus-Seriennummer wird mit einer anzurufenden SIP-Telefonnummer verknüpft. • Eintrag hinzufügen oder Bearbeiten • Namen des Rufempfängers, z.B. Bewohner- oder Wohnungsname • TC:Bus-Seriennummer eingeben, wie auf Sonneriedrücker der Aussensprechstelle programmiert (max.
- Seite 11 Menü VoIP Einstellungen Bus-Geräte In diesem Untermenü werden den TC:Bus-Sprechstellen (max. 90) SIP-Adressen zugeordnet. Voraussetzung ist die Anmeldung aller TC:Bus-Geräte am internen oder an einem zuvor festgelegten SIP-Server. Verwerfen • Eintrag hinzufügen oder Bearbeiten • Gerätetyp aus Dropdown-Liste wählen: Innen- oder Aussensprechstelle •...
- Seite 12 SIP-Server In diesem Untermenü wird der SIP-Servertyp gewählt. Ab Werk ist der interne SIP-Server des AVS2100 aktiviert und gewährleistet die Integration der TC:Bus-Geräte mit Standardfunkti- onen in ein IP-Netzwerk. Ein externer SIP-Server wird wie folgt konfiguriert: • SIP-Server Typ, extern auswählen •...
- Seite 13 Menü VoIP Einstellungen SIP-Konten In diesem Untermenü können für die verwendeten Geräte (TC:Bus oder externe) eindeutige SIP-Konten auf dem internen SIP-Server angelegt werden. Bei korrekt eingerichteten und angemeldetenTeilnehmer-Konten wird ein grüner Punkt angezeigt. • Eintrag hinzufügen oder Bearbeiten • Namen ….. eingeben •...
- Seite 14 Menü VoIP Einstellungen IP Videoquellen In diesem Untermenü kann eine IP-Videoquelle eindeutig benannt und einer TC:Bus- Aussensprechstelle zugeordnet werden. Verwerfen • Eintrag hinzufügen oder Bearbeiten • IP Video Station: Station Namen der Videoquelle eintragen • AS-Adr.: Adresse der entsprechenden Aussensprechstelle auswählen •...
-
Seite 15: Menü Einstellungen
Menü Einstellungen Im Menü Einstellungen kann auf folgende Untermenüs zugegriffen werden • Auf Startseite Menü Einstellungen öffnen LOGIN ab Werk: Serien-Nr. von AVS2100 • Untermenüs öffnen: Allgemein Netzwerk Videoquellen Video Steuerung Zeit/Datum Passwörter Packet Capture Erweiterte Einstellung Up-/Download Erklärung dieser Untermenüs nachfolgend... - Seite 16 • Werkeinstellung laden • Speichern oder Verwerfen • Neustart SIP Gateway Menü Einstellungen Netzwerk In diesem Untermenü kann dem AVS2100 ein neuer Name vergeben und die DHCP-Einstellung verändert werden • Gerätename eingeben • DHCP aktivieren, wenn AVS2100 automatisch eine IP-Adresse beziehen soll •...
- Seite 17 Menü Einstellungen Videoquellen In diesem Untermenü können dem TC:Bus bis zu 64 Videoquellen zugeordnet werden. Das ermöglicht ein gezieltes Zuschalten der angeschlossenen Videokameras. • Eintrag hinzufügen oder Bearbeiten • Name für Videoquelle eingeben • AS-Adr. der Aussensprech- stelle, welche diese Video- quelle zuschalten soll •...
- Seite 18 Menü Einstellungen Steuerung In diesem Untermenü können zusätzliche Steuerfunktionen (max. 10) festgelegt werden. Diese Steuerfunktionen stehen im Menü Liveübertragung zur Verfügung. • Eintrag hinzufügen oder bearbeiten • Name eingeben für die Auswahl im Menü „Liveübertragung“ • Serien-Nr. des verknüpften Gerätes bzw. der Funktion •...
- Seite 19 Wiederholung von neuem Passwort Neues Passwort • Speichern oder Verwerfen • Durch das Speichern leerer Passwortfelder erlischt der Passwortschutz. • Passwort vergessen? Werkeinstellungen des AVS2100 laden (siehe Seite 5). ACHTUNG: Beim Neuladen der Werkseinstellung wird auch die IP-Adresse zurückgesetzt. Werkseinstellung: 192.168.1.200 Passwort: Serien-Nr.
-
Seite 20: Kurzmitteilung
(wird aktuell nicht unterstützt). • Gruppe von Geräten oder alle Geräte wählen • Gruppe Nummer der gewünschten Gruppe eingeben • Text der Kurzmeldung eingeben (max. 40 Zeichen) • Kurzmitteilung PIN eingeben Verwerfen (Serien-Nr. von AVS2100) • Senden oder Zurücksetzen 20/24... -
Seite 21: Glossar
Glossar AS-Adresse AS-Adresse der Kamera, um eine Umschaltung über TVDUMx zu ermöglichen. Die AS-Adresse wird der Taste fest zugeordnet. Es kann jede AS-Adresse im Bereich von 0 bis 63 nur einmal vergeben werden. Auflösung Gibt an, mit wie vielen Pixeln ein Bild dargestellt wird. Die Auflösung wird entweder in Pixelspalten mal Pixelzeilen oder als Gesamtpixelzahl angegeben. - Seite 22 IP-Adresse Die IP-Adresse bezeichnet die Adresse eines Computers oder Geräts in einem IP-Netzwerk. Mit Hilfe von IP-Adressen können sich alle im Netzwerk verbundenen Computer/Geräte erkennen und Daten in beiden Richtungen weiterleiten. Zur Vermeidung von Konflikten darf jede IP-Adresse im jeweiligen Netzwerk nur einmal vergeben werden. IP-Adressen können fest vergeben werden, sodass sie stets gleichbleiben, oder über DHCP dynamisch (und automatisch) zugewiesen werden.
- Seite 23 Netzwerk Verbund von Endgeräten wie z.B. Computern, die über verschiedene Leitungen verbunden sind und gemeinsam auf Daten und Geräte wie Drucker und Netzwerkkameras zugreifen. Das Network Time Protocol (NTP) ist ein Standard zur Synchronisierung von Uhren in Computersystemen über paketbasierte Kommunikationsnetze. NTP verwendet das verbindungslose Transportprotokoll UDP.
-
Seite 24: Service
Zu häufigen Fragen finden Sie die Antworten auf www.kochag.ch FAQ >>> Für eine persönliche Unterstützung wenden Sie sich bitte an unseren technischen Kundendienst: 044 782 6000 044 782 6001 René Koch AG Seestrasse 241 8804 Au/Wädenswil 044 782 6000 044 782 6001 Fax info@kochag.ch...
