Creative Sound Blaster Audigy 5 RX Bedienungsanleitung Seite 15

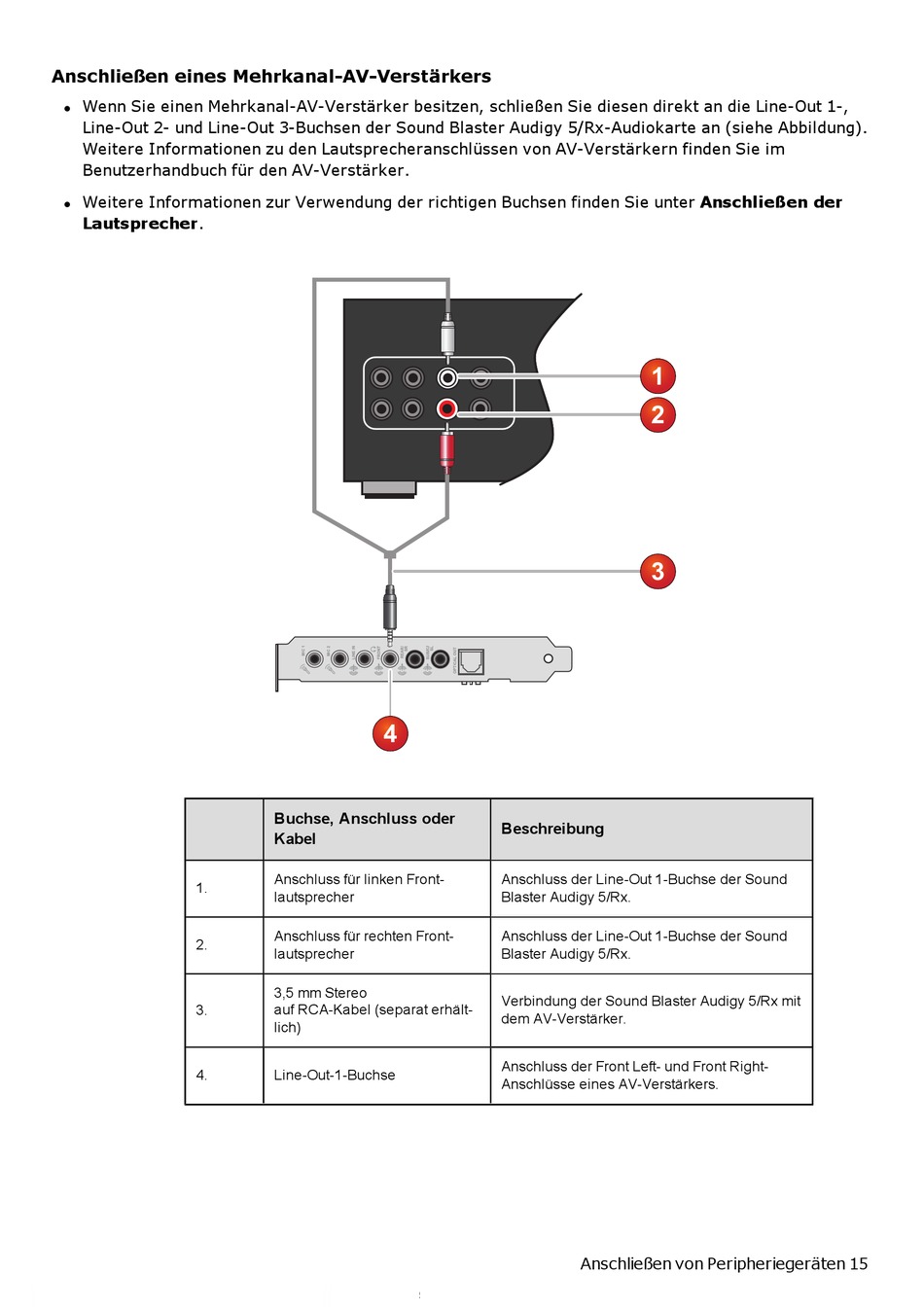

Anschließen eines Mehrkanal-AV-Verstärkers
Wenn Sie einen Mehrkanal-AV-Verstärker besitzen, schließen Sie diesen direkt an die Line-Out 1-,
l
Line-Out 2- und Line-Out 3-Buchsen der Sound Blaster Audigy 5/Rx-Audiokarte an (siehe Abbildung).
Weitere Informationen zu den Lautsprecheranschlüssen von AV-Verstärkern finden Sie im
Benutzerhandbuch für den AV-Verstärker.
Weitere Informationen zur Verwendung der richtigen Buchsen finden Sie unter Anschließen der
l
Lautsprecher.
1.
2.
3.
4.
4
Buchse, Anschluss oder
Kabel
Anschluss für linken Front-
lautsprecher
Anschluss für rechten Front-
lautsprecher
3,5 mm Stereo
auf RCA-Kabel (separat erhält-
lich)
Line-Out-1-Buchse
1
2
3
Beschreibung
Anschluss der Line-Out 1-Buchse der Sound
Blaster Audigy 5/Rx.
Anschluss der Line-Out 1-Buchse der Sound
Blaster Audigy 5/Rx.
Verbindung der Sound Blaster Audigy 5/Rx mit
dem AV-Verstärker.
Anschluss der Front Left- und Front Right-
Anschlüsse eines AV-Verstärkers.
Anschließen von Peripheriegeräten 15
