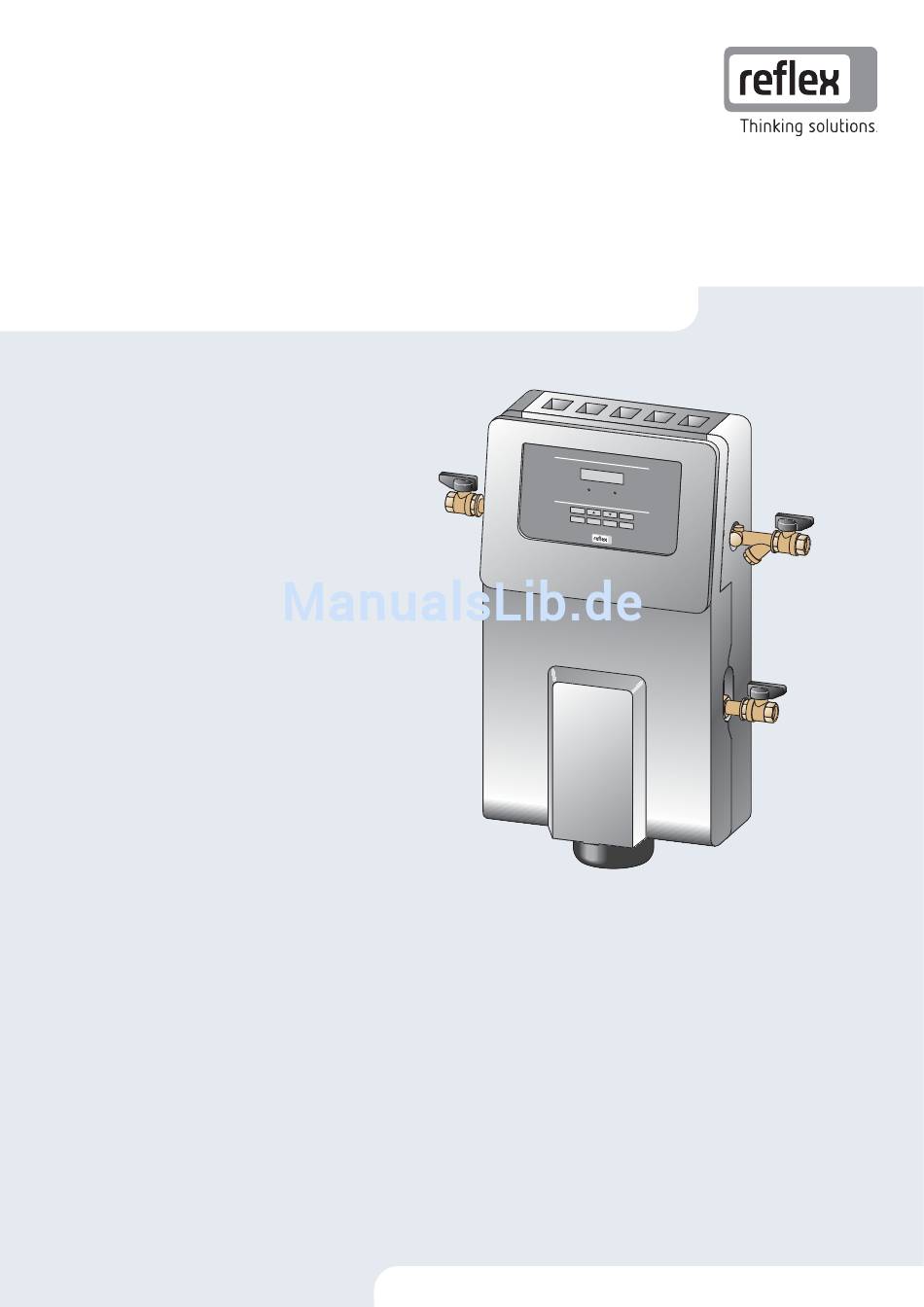

- Seite 1 01.04.2014 Vakuum-Sprühentgasung Servitec 30 Betriebsanleitung Originalbetriebsanleitung Erro r Auto Qu it Me nu Au to Ma nua l Sto p...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Deutsch Vakuum-Sprühentgasung 01.04.2014 Inhaltsverzeichnis 1 Hinweise zur Betriebsanleitung ..............................5 2 Haftung und Gewährleistung ................................ 5 3 Sicherheit ......................................6 Symbolerklärung....................................6 3.1.1 Hinweise in der Anleitung ..............................6 3.1.2 Sicherheitssymbole in der Anleitung ..........................6 ... - Seite 4 Schmutzfänger reinigen ..............................44 Wartungsbescheinigung ................................... 45 10 Demontage ....................................46 11 Anhang ......................................47 11.1 Reflex-Werkskundendienst ................................47 11.2 Konformität / Normen ..................................48 11.3 Gewährleistung ....................................49 11.4 Glossar ........................................
-
Seite 5: Hinweise Zur Betriebsanleitung
• Gefährdung der Umwelt verhindern. Für Schäden, die durch Nichtbeachtung dieser Betriebsanleitung entstehen, übernimmt die Fa. Reflex Winkelmann GmbH keine Haftung. Zusätzlich zu dieser Betriebsanleitung sind die nationalen gesetzlichen Regelungen und Bestimmungen im Aufstellungsland einzuhalten (Unfallverhütung, Umweltschutz, sicherheits- und fachgerechtes Arbeiten etc.). -
Seite 6: Sicherheit
Sicherheit Sicherheit Symbolerklärung 3.1.1 Hinweise in der Anleitung Die folgenden Hinweise werden in der Betriebsanleitung verwendet. Gefahr • Lebensgefahr / Schwere gesundheitliche Schäden – Das jeweilige Warnsymbol in Verbindung mit dem Signalwort „Gefahr“ kennzeichnet eine unmittelbar drohende Gefahr, die zum Tod oder zu schweren (irreversiblen) Verletzungen führt. Warnung •... -
Seite 7: Anforderungen An Das Personal
Sicherheit Anforderungen an das Personal Die Montage und der Betrieb dürfen nur von Fachpersonal oder speziell eingewiesenem Personal durchgeführt werden. Der elektrische Anschluss und die Verkabelung vom Gerät ist von einem Fachmann nach den gültigen nationalen und örtlichen Vorschriften auszuführen. Persönliche Schutzausrüstung Tragen Sie bei allen Arbeiten an der Anlage die vorgeschriebene persönliche Schutzausrüstung, z. -
Seite 8: Restrisiken
Sicherheit Restrisiken Dieses Gerät ist nach dem aktuellen Stand der Technik hergestellt. Trotzdem lassen sich Restrisiken nie ausschließen. Vorsicht – Verbrennungsgefahr! • In Heizungsanlagen kann es zu durch zu hohe Oberflächentemperaturen zu Verbrennungen der Haut kommen. – Warten Sie, bis diese abgekühlt sind, oder tragen Sie Schutzhandschuhe. –... -
Seite 9: Gerätebeschreibung
Gerätebeschreibung Gerätebeschreibung Beschreibung Das Gerät ist eine Entgasungs- und Nachspeisestation. Die Haupteinsatzgebiete sind Heiz-und Kühlkreisläufe sowie Anlagen, in denen Betriebsstörungen durch gelöste oder freie Gase vermieden werden sollen. Das Gerät arbeitet mit einer für diesen Einsatzzweck konstruierten Vakuumpumpe. Dies ermöglicht eine kompakte Bauweise für kleine und mittlere Anlagengrößen. Das Gerät bietet folgende Sicherheiten: •... -
Seite 10: Identifikation
Gerätebeschreibung Identifikation Angaben zum Hersteller, Baujahr, Herstellnummer sowie die technischen Daten sind dem Typenschild zu entnehmen. Eintrag auf dem Typenschild Bedeutung Type Gerätebezeichnung Serial No. Seriennummer min. / max. allowable pressure P Minimaler / Maximaler zulässiger Druck max. continuous operating Maximale temperature Dauerbetriebstemperatur... - Seite 11 Gerätebeschreibung Ablauf eines Entgasungszyklus in der Vakuumpumpe PU Kühlwassersystem ≤ 30 °C, Anlagendruck 1,8 bar, Anlagenentgasung „DC“ in Betrieb, Nachspeiseentgasung „WC“ geschlossen. 1,8...1 bar -1 bar -1...1,8 bar 1,8 bar Vakuum ziehen Ausschieben Einspritzen Ruhezeit Entgasung Der gesamte Entgasungsprozess wird über ein hydraulisches System mit Hilfe der Motorstelleinrichtung „CD“ und der Steuerung des Gerätes hydraulisch abgestimmt.
- Seite 12 Gerätebeschreibung Nachspeisevarianten Es gibt zwei Nachspeisevarianten. Diese werden über die Nachspeisezeit und die Nachspeisezyklen überwacht. 10 9 230V M CD Nachspeiseleitung „WC“ Entgasungsleitung „DC“ (entgaste Wasser) Optionales Zusatzgerät (siehe Kapitel optionale Entgasungsleitung „DC“ (gasreiche Wasser) Zusatzausrüstung) Gerät 3 Wege Motor-Kugelhahn „CD“ Entgasungsventil „DV“...
-
Seite 13: Lieferumfang
Gerätebeschreibung Lieferumfang Der Lieferumfang wird auf dem Lieferschein beschrieben und der Inhalt auf der Verpackung angezeigt. Bitte prüfen Sie sofort nach Wareneingang die Lieferung auf Vollständigkeit und Beschädigungen! Zeigen Sie Transportschäden sofort Grundausrüstung zur Entgasung: • 3 Kugelhähne für die Entgasungs- und Nachspeiseanschlüsse •... -
Seite 14: Technische Daten
Technische Daten Technische Daten Error Auto Quit Menu Auto Manua l Stop Servitec 30 Artikel-Nr. 6830720 Breite 545 mm Höhe 660 mm Tiefe 290 mm Gewicht 13 kg Zulässiger Betriebsüberdruck 8 bar Maximaler Zulaufdruck für Nachspeisung 6 bar Zulässige Betriebstemperatur •... - Seite 15 Technische Daten Richtwerte für das maximal zu entgasende Anlagenvolumen „Va“ unter den extremen Bedingungen der Inbetriebnahme bei einer Stickstoffreduktion von 18 mg/l auf 10 mg/l. Dauerentgasung „t“ Anlagenvolumen „Va“ [m Vakuum-Sprühentgasung — 01.04.2014 Deutsch — 15...
-
Seite 16: Montage
• Bestätigen Sie die fachgerechte Montage und Inbetriebnahme in der Montage-, Inbetriebnahme- und Wartungsbescheinigung. Dies ist die Voraussetzung für Gewährleistungsansprüche. – Lassen Sie die erstmalige Inbetriebnahme und die jährliche Wartung durch den Reflex-Werkskundendienst durchführen. 16 — Deutsch Vakuum-Sprühentgasung — 01.04.2014... -
Seite 17: Montagevoraussetzungen
Montage Montagevoraussetzungen 6.1.1 Prüfung des Lieferzustandes Das Gerät wird vor der Auslieferung sorgfältig geprüft und verpackt. Beschädigungen während des Transportes können nicht ausgeschlossen werden. Hinweis! Prüfen Sie nach dem Wareneingang die Lieferung auf Vollständigkeit und Beschädigungen. Dokumentieren Sie die Transportschäden. Kontaktieren Sie den Spediteur um den Schaden zu reklamieren. Vorbereitungen max.45 °C min.0 °C... -
Seite 18: Durchführung
Montage Durchführung Achtung! – Schäden durch unsachgemäße Montage • Achten Sie auf zusätzliche Belastungen des Gerätes durch Anschlüsse von Rohrleitungen oder Apparate von der Anlage. – Stellen Sie eine spannungsfreie Montage der Rohranschlüsse des Gerätes zur Anlage sicher. Installieren Sie das Gerät auf der Rücklaufseite in Heizungsanlagen. –... -
Seite 19: Hydraulischer Anschluss
Montage 6.3.3 Hydraulischer Anschluss 6.3.3.1 Entgasungsleitung zur Anlage Detail Einbindung Entgasungsleitung „DC“ Führen Sie die Einbindung der Entgasungsleitungen „DC“ nach folgendem Schema durch. ≥ 500 ≥ 500 • Vermeiden Sie das Eindringen von Grobschmutz und dadurch eine Überlastung des Schmutzfängers „ST“ vom Gerät. •... - Seite 20 Montage Gerät in einer Heizungsanlage, Druckhaltung mit Membran-Druckausdehnungsgefäß „MAG“ ≥ 500 0 °C ≤ t ≤ 70 °C Heizungsanlage Gerät Druckausdehnungsgefäß Entgasungsleitung „DC“ (gasreiches Wasser) Optionales Zusatzgerät, siehe Kapitel 4.6 "Optionale Entgasungsleitung „DC“ (entgastes Wasser) Zusatzausrüstung" auf Seite 13 Die Montage der Entgasungsleitungen „DC“ zur Anlage erfolgt in der Nähe der Einbindung der Ausdehnungsleitung „EC“. Stabile Druckverhältnisse sind dadurch gewährleistet.
-
Seite 21: Nachspeiseleitung
Entgasungsleitung „DC“ (entgastes Wasser) Bei einer Nachspeisung mit Wasser über einen Netztrennbehälter „BT“ muss dessen Unterkante mindestens 100 mm über der Entgasungspumpe „PU“ liegen. Verschiedene Reflex-Nachspeisevarianten, siehe Kapitel 6.4 "Schaltungs- und Nachspeisevarianten" auf Seite 22. Wird die automatische Nachspeisung mit Wasser nicht am Gerät angeschlossen, ist der Anschluss der Nachspeiseleitung „WC“ mit einem Blindstopfen R ½... -
Seite 22: Schaltungs- Und Nachspeisevarianten
Montage Schaltungs- und Nachspeisevarianten Im Kundenmenü der Steuerung des Gerätes kann der Modus der Nachspeisung eingestellt werden, siehe Kapitel 7.4.2 "Steuerung parametrieren" auf Seite 32. • Druckabhängige Nachspeisung „ Magcontrol“. • Niveauabhängige Nachspeisung mit „Levelcontrol“. 6.4.1 Druckabhängige Nachspeisung Magcontrol ≥ 500 230V ≤... -
Seite 23: Niveauabhänige Nachspeisung Levelcontrol
Montage 6.4.2 Niveauabhänige Nachspeisung Levelcontrol Das Gerät befindet sich in der Betriebsart „Levelcontrol“ und gilt für Anlagen mit Druckhaltestationen. ≥ 500 230V ≤ 6bar Druckhaltestation Gerät Nachspeiseleitung „WC“ Entgasungsleitung „DC“ (entgastes Wasser) Optionale Zusatzausrüstung, siehe Kapitel 4.6 "Optionale Entgasungsleitung „DC“ (gasreiches Wasser) Zusatzausrüstung"... -
Seite 24: Elektrischer Anschluss
Montage Elektrischer Anschluss Gefahr – Stromschlag! • Lebensgefährliche Verletzungen durch Stromschlag. – Anlagen, in denen das Gerät montiert wird, müssen spannungsfrei geschaltet sein. – Sicherstellen, dass die Anlage durch andere Personen nicht wieder eingeschaltet werden kann. – Montagearbeiten am elektrischen Anschluss des Gerätes nur durch eine Elektrofachkraft und nach elektrotechnischen Regel ausführen lassen. -
Seite 25: Klemmenplan
Montage 6.5.1 Klemmenplan Error Auto Quit Men u Auto Manua l Stop 13 14 15 19 20 21 25 26 29 30 31 A(+) B(+) RS-485 T 0,315 A T 0,315 A RS-485 10 11 12 22 23 24 27 28 32 33 34 16 17 18 +24V... - Seite 26 Montage Klemmen- Signal Funktion Verkabelung nummer Spannungsversorgung 230 V über Kabel mit Netzstecker. Werksseitig Vakuumpumpe „PU“ zur Entgasung. Werksseitig 6 M1 Überströmmagnetventil bei der Standard-Variante nicht genutzt 3-Wege Motorkugelhahn“CD“ zur Steuerung der Entgasung von Werksseitig Nachspeise- und Anlagenwasser. Sammelmeldung (potenzialfrei). Bauseits, Option frei Externe Nachspeiseanforderung von einer Druckhaltestation,...
-
Seite 27: Schnittstelle Rs-485
• Alle Eintragungen des Fehlerspeichers. Hinweis! Fordern Sie das Protokoll der Schnittstelle RS-485, Details zu den Anschlüssen sowie Informationen zu dem angebotenen Zubehör bei Bedarf vom Reflex-Werkskundendienst an. 6.5.2.1 Anschluss der Schnittstelle RS-485 • Schließen Sie die Schnittstelle mit einem abgeschirmten Kabel an den Klemmen 29, 30, 31 von der Platine im Schaltschrank an. -
Seite 28: Montage- Und Inbetriebnahmebescheinigung
Daten laut Typenschild: Typ: Herstell-Nummer: Das Gerät wurde entsprechend der Reflex Montage-, Betriebs- und Wartungsanleitung montiert und in Betrieb genommen. Die Einstellung der Steuerung entspricht den örtlichen Verhältnissen. Hinweis! Falls werkseitig eingestellte Werte des Gerätes verändert werden, tragen Sie dies in der Tabelle der Wartungsbescheinigung ein, siehe Kapitel 9.3 "Wartungsbescheinigung "... -
Seite 29: Erstinbetriebnahme
Bestätigen Sie die fachgerechte Montage und Inbetriebnahme in der Montage-, Inbetriebnahme- und Wartungsbescheinigung. Dies ist die Voraussetzung für Gewährleistungsansprüche. – Lassen Sie die erstmalige Inbetriebnahme und die jährliche Wartung durch den Reflex-Werkskundendienst durchführen. Voraussetzungen für die Inbetriebnahme prüfen Das Gerät ist für die Erstinbetriebnahme bereit, wenn die im Kapitel Montage beschriebenen Arbeiten abgeschlossen sind. -
Seite 30: Gerät Mit Wasser Füllen
Erstinbetriebnahme Gerät mit Wasser füllen Befüllen Sie das Gerät über die Anlage mit Wasser. 1. Öffnen Sie den 3 Wege-Motorkugelhahn „CD“ zur M CD Anlage. 2. Drehen Sie die Vakuumpumpe „PU“ mit einem Schraubendreher am Lüfterrad an. – Wasser strömt ein und die Luft entweicht aus der Vakuumpumpe über das Entgasungsventil „DV“. -
Seite 31: Steuerung
Erstinbetriebnahme Steuerung 7.4.1 Handhabung des Bedienfelds Error Auto Qui t Stop Menu Auto Manual 7 6 5 Error-LED Wechsel im Menu „zurück“ • Die LED ist bei einer Störmeldung rot leuchtend Display Auto • Für den Dauerbetrieb Auto-LED Wechsel im Menu „vorwärts“ •... -
Seite 32: Steuerung Parametrieren
Ändern Sie nacheinander die blinkenden Anzeigen für „Tag“, „Monat“, „Jahr“. Datum: Das Datum wird beim Auftreten eines Fehlers im Fehlerspeicher abgelegt. Magcontrol: Servitec 30: Wählen Sie diese Einstellung, wenn eine druckabhängige automatische Nachspeisung in einer Anlage mit einem Membran-Druckausdehnungsgefäß realisiert werden soll. Levelcontrol: Wählen Sie diese Einstellung, wenn eine niveauabhängige Nachspeisung in einer Anlage... - Seite 33 Erstinbetriebnahme Zeitspanne für Programm Dauerentgasung. Zeit Dauerentg. – Für die Inbetriebnahme empfehlen wir die Zeit für die Dauerentgasung in Abhängigkeit des Anlagenvolumens und Glykolgehaltes, . Wechseln Sie in das Untermenü „Nachspeisung“. Nachspeisung Wechseln Sie zum nächsten Listenpunkt. Nachspeisung Maximale Zeit für einen Nachspeisezyklus. Nach Ablauf der eingestellten Zeit wird die Max.
- Seite 34 Erstinbetriebnahme Wird nur angezeigt, wenn unter dem Menüpunkt „Mit Enthärtung“ die Auswahl „JA“ Härtereduktion eingestellt ist. Wird errechnet aus der Differenz der Gesamtwasserhärte des Rohwassers GH und der Sollwasserhärte GH entsprechend den Herstelleranforderungen: soll Härtereduktion = GH l °dH Wert in Steuerung eingeben. Fremdfabrikate siehe Herstellerangaben. Wird nur angezeigt, wenn unter dem Menüpunkt „Mit Enthärtung“...
-
Seite 35: Automatikbetrieb Starten
Die letzten 10 Eingaben des minimalen Betriebsdruckes sind mit Datum und Uhrzeit P0 = xx.x bar gespeichert. Information zur Softwareversion. Servitec 30 Automatikbetrieb starten Ist die Anlage mit Wasser gefüllt und von Gasen entlüftet, kann der Automatikbetrieb gestartet werden. –... -
Seite 36: Betrieb
Betrieb Betrieb Betriebsarten 8.1.1 Automatikbetrieb Nach der erfolgreichen Erstinbetriebnahme kann der Automatikbetrieb mit den Funktionen Entgasung und als Option die automatische Nachspeisung aktiviert werden. Die Steuerung des Gerätes überwacht die Funktionen. Störungen werden angezeigt und ausgewertet. Für den Automatikbetrieb können im Kundenmenü, siehe Kapitel 7.4.2 "Steuerung parametrieren" auf Seite 32, drei verschiedene Entgasungsprogramme eingestellt werden. -
Seite 37: Handbetrieb
Betrieb 8.1.2 Handbetrieb Der Handbetrieb ist für Test- und Wartungsarbeiten. An der Steuerung die Taste „Manual“ für den Handbetrieb drücken. Die Auto-LED vom Bedienfeld blinkt als visuelles Signal für den Handbetrieb. Im Handbetrieb wird die Vakuumpumpe „PU“ und der 3-Wege Motorkugelhahn „CD“ von Hand geschaltet. Beide können nacheinander geschaltet und parallel getestet werden. -
Seite 38: Sommerbetrieb
Werte wieder korrigiert oder abgefragt werden, siehe Kapitel 7.4.2 "Steuerung parametrieren" auf Seite 32. 8.2.2 Servicemenü Dieses Menü ist passwortgeschützt. Der Zugang ist nur dem Reflex-Werkskundendienst möglich. Eine Teilübersicht über die im Servicemenü hinterlegten Einstellungen finden Sie im Kapitel Standardeinstellungen. 38 — Deutsch... -
Seite 39: Standarteinstellungen
Betrieb 8.2.3 Standarteinstellungen Mit folgenden Standardeinstellungen wird die Steuerung des Gerätes ausgeliefert. Die Werte können im Kundenmenü den örtlichen Verhältnissen angepasst werden. In speziellen Fällen ist eine weitere Anpassung im Servicemenü möglich. Kundenmenü Parameter Einstellung Bemerkung Sprache Sprache der Menüführung Servitec Magcontrol Für Anlagen mit Membran-Druckausdehnungsgefäß... -
Seite 40: Meldungen
Die letzten 20 Meldungen können im Fehlerspeicher abgefragt werden, siehe Kapitel 7.4.2 "Steuerung parametrieren" auf Seite 32. Die Ursachen für Meldungen können durch den Betreiber oder einen Fachbetrieb behoben werden. Falls dies nicht möglich ist, steht der Reflex-Werkskundendienst für Einsätze und Rückfragen zur Verfügung. Hinweis! Die Behebung der Ursache muss mit der Taste „Quit“... - Seite 41 Betrieb ER-Code Meldung Potenzialfreier Ursache Behebung Meldung Kontakt zurücksetzen Nachspeisezeit • Einstellwert überschritten. • Einstellwert im Quit Kunden- oder • Wasserverlust in der Servicemenü Anlage prüfen. • Nachspeisung nicht • Wasserstand angeschlossen. kontrollieren. • Nachspeiseleistung zu • Nachspeiseleitung klein. „WC“ anschließen. •...
- Seite 42 Optionskarte und • Verbindung Steuerung gestört. zwischen Optionskarte und • Optionskarte defekt. Steuerung prüfen. • Optionskarte auswechseln. EEPROM defekt • EEPROM defekt. Reflex- Quit Werkskundendienst • Interner benachrichtigen. Berechnungsfehler. Unterspannung Stärke der Spannungsversorgung Versorgungsspannung unter- überprüfen. schritten. Abgleichparamet EPROM-Parameterspeicher Reflex-...
-
Seite 43: Wartung
Die jährlich durchzuführende Wartung wird nach Ablauf der eingestellten Betriebszeit im Display angezeigt. Die die Anzeige „Wartung empf.“, wird mit der Taste „Quit“ bestätigt. Hinweis! Lassen Sie die Wartungsarbeiten nur von Fachpersonal oder von dem Reflex-Werkskundendienst ausführen und sich diese bestätigen. Wartungsplan Der Wartungsplan ist eine Zusammenfassung der regelmäßigen Tätigkeiten im Rahmen der Wartung. -
Seite 44: Reinigung
Wartung Reinigung 9.2.1 Schmutzfänger reinigen Spätestens nach Ablauf der Dauerentgasungszeit ist der Schmutzfänger „ST“ in der Entgasungsleitung „DC“ zu reinigen. Eine Überprüfung der Schmutzfänger ist auch nach dem Füllvorgang oder nach längerem Betrieb erforderlich. 1. Drücken Sie die Taste „Stop“ vom Bedienfeld der Steuerung. –... -
Seite 45: Wartungsbescheinigung
Wartung Wartungsbescheinigung Die Wartungsarbeiten wurden entsprechend der Reflex Montage-, Betriebs- und Wartungsanleitung durchgeführt. Datum Servicefirma Unterschrift Bemerkungen Vakuum-Sprühentgasung — 01.04.2014 Deutsch — 45... -
Seite 46: Demontage
Demontage Demontage Gefahr – Stromschlag! • Lebensgefährliche Verletzungen durch Stromschlag. – Anlagen, in denen das Gerät montiert wird, müssen spannungsfrei geschaltet sein. – Sicherstellen, dass die Anlage durch andere Personen nicht wieder eingeschaltet werden kann. – Montagearbeiten am elektrischen Anschluss des Gerätes nur durch eine Elektrofachkraft und nach elektrotechnischen Regel ausführen lassen. -
Seite 47: Anhang
Anhang Anhang 11.1 Reflex-Werkskundendienst Zentraler Werkskundendienst Zentrale: Telefonnummer: +49 (0)2382 7069 - 0 Werkskundendienst Telefonnummer: +49 (0)2382 7069 - 9505 Fax: +49 (0)2382 7069 - 523 E-Mail: service@reflex.de Vakuum-Sprühentgasung — 01.04.2014 Deutsch — 47... -
Seite 48: Konformität / Normen
Deutsches Institut für Normung Europäische Norm 61010 – 1:2002-08, Berufsgenossenschaftliche Vorschriften Absatz 2 Hersteller Reflex Winkelmann GmbH Gersteinstraße 19 D - 59227 Ahlen - Germany Telefon: +49 (0)2382 7069 -0 Telefax: +49 (0)2382 7069 -588 Norbert Hülsmann / Volker Mauel E-Mail: info@reflex.de... -
Seite 49: Gewährleistung
Anhang 11.3 Gewährleistung Es gelten die jeweiligen gesetzlichen Gewährleistungsbedingungen. 11.4 Glossar Hysterese Verzögertes Verhalten einer Ausgangsgröße bezogen auf die Eingangsgröße. (Das Eingangssignal beeinflusst das Ausgangssignal) Kavitation Bildung und Auflösung von dampfgefüllten Hohlräumen (Dampfblasen) in Flüssigkeiten. Kumuliert Ansammlung von Werten. Klixon Druck-Sicherungsautomat zum Schutz des Vakuumpumpenmotors. - Seite 52 Reflex Winkelmann GmbH Gersteinstraße 19 59227 Ahlen, Germany Telefon: +49 (0)2382 7069-0 Telefax: +49 (0)2382 7069-588 www.reflex.de...
