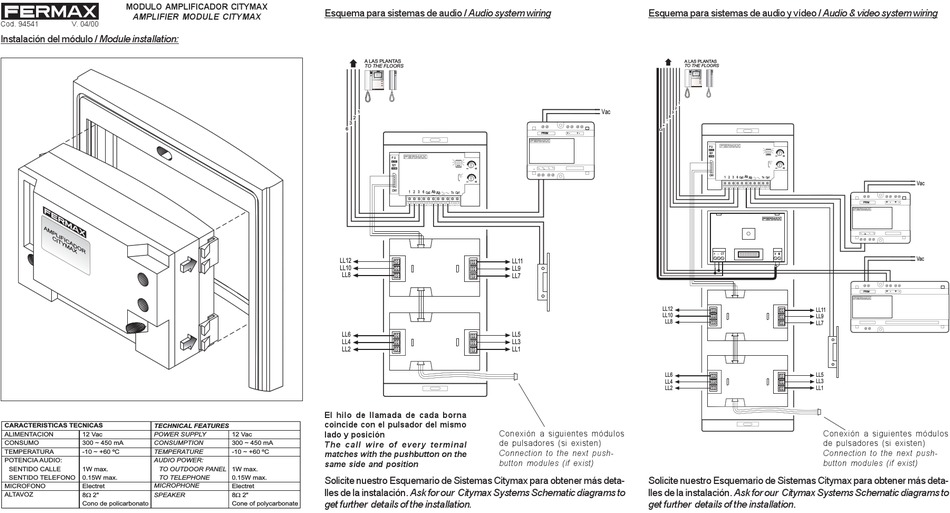

Fermax CITYMAX Installationsanleitung

MODULO AMPLIFICADOR CITYMAX
AMPLIFIER MODULE CITYMAX
Cod. 94541 V. 04/00
Instalación del módulo / Module installation:
CARACTERISTICAS TECNICAS
TECHNICAL FEATURES
ALIMENTACION 12 Vac POWER SUPPLY
CONSUMO 300 ~ 450 mA CONSUMPTION
TEMPERATURA -10 ~ +60 ºC TEMPERATURE
POTENCIA AUDIO: AUDIO POWER:
SENTIDO CALLE 1W max.
TO OUTDOOR PANEL
SENTIDO TELEFONO 0.15W max. TO TELEPHONE
MICROPHONE
MICROFONO Electret
ALTAVOZ 8W 2" SPEAKER
Cono de policarbonato
Esquema para sistemas de audio / Audio system wiring
A LAS PLANTAS
TO THE FLOORS
HIGH RESOLUTION FLAT MONITOR
1
2
1
2
3
6
F U
321
CN1
1 2 3 6
LL12
LL10
LL8
LL6
LL4
LL2
El hilo de llamada de cada borna
coincide con el pulsador del mismo
12 Vac lado y posición
300 ~ 450 mA The call wire of every terminal
-10 ~ +60 ºC
matches with the pushbutton on the
same side and position
1W max.
0.15W max.
Solicite nuestro Esquemario de Sistemas Citymax para obtener más deta-
Electret
lles de la instalación. Ask for our Citymax Systems Schematic diagrams to
8W 2"
get further details of the installation.
Cone of polycarbonate
Vac
PRIM + - + -
- -
Ab Ab
Cp2 Tc Cp1
LL11
LL9
LL7
LL5
LL3
LL1
Conexión a siguientes módulos
de pulsadores (si existen)
Connection to the next push-
button modules (if exist)
Esquema para sistemas de audio y vídeo / Audio & video system wiring
A LAS PLANTAS
TO THE FLOORS
HIGH RESOLUTION
FLAT MONITOR
1
2
1
2
3
6
-
+
Ct
F U
321
CN1
1 2 3 6 Ab Ab
Cp2 Tc Cp1
+ - CT V M
LL12
LL11
LL10
LL9
LL8
LL7
LL6 LL5
LL3
LL4
LL2 LL1
Conexión a siguientes módulos
de pulsadores (si existen)
Connection to the next push-
button modules (if exist)
Solicite nuestro Esquemario de Sistemas Citymax para obtener más deta-
lles de la instalación. Ask for our Citymax Systems Schematic diagrams to
get further details of the installation.
Vac
+ - + -
PRIM
Vac
PRIM + - + -
