HSI-88-USB
High Speed Interface für den s88-Rückmeldebus
HSI-88-USB-G
Digital-Profi werden!
High Speed Interface-88

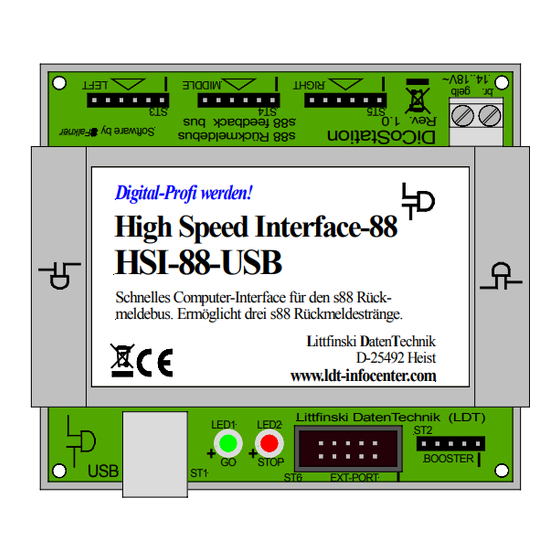

HSI-88-USB
Schnelles Computer-Interface für den s88 Rück-
meldebus. Ermöglicht drei s88 Rückmeldestränge.
LED1
GO
USB
ST1
Dieses Produkt ist kein Spielzeug! Nicht geeignet für Kinder unter 14 Jahren. Bei unsachgemäßem Gebrauch
besteht Verletzungsgefahr durch funktionsbedingte Kanten und Spitzen! Bitte diese Anleitung gut verwahren.
Handbuch
und die USB-Schnittstelle
aus der Digital-Profi-Serie !
>> Fertiggerät <<
Littfinski DatenTechnik
D-25492 Heist
www.ldt-infocenter.com
Littfinski DatenTechnik (LDT)
LED2
ST2
BOOSTER
STOP
ST6
EXT-PORT
CE
24 94 43
030913
Art.-Nr.:
Überträgt die Rückmeldeinformationen
vom s88 Bus ohne den Umweg über die
Digitalzentrale direkt zum PC.
Schnelle, galvanisch getrennte
Verbindung zum Computer über die
USB-Schnittstelle (1.1 / 2.0 Full-Speed).
Durch 3 Rückmeldestränge
verdreifacht sich zusätzlich die
Lesegeschwindigkeit des s88
Rückmeldebusses.
Drei Rückmeldestränge bedeutet
aber auch, einfachere Anordnung
der Rückmeldemodule unter Ihrer
Modellbahnanlage.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Littfinski Daten Technik HSI-88-USB
Inhaltszusammenfassung für Littfinski Daten Technik HSI-88-USB

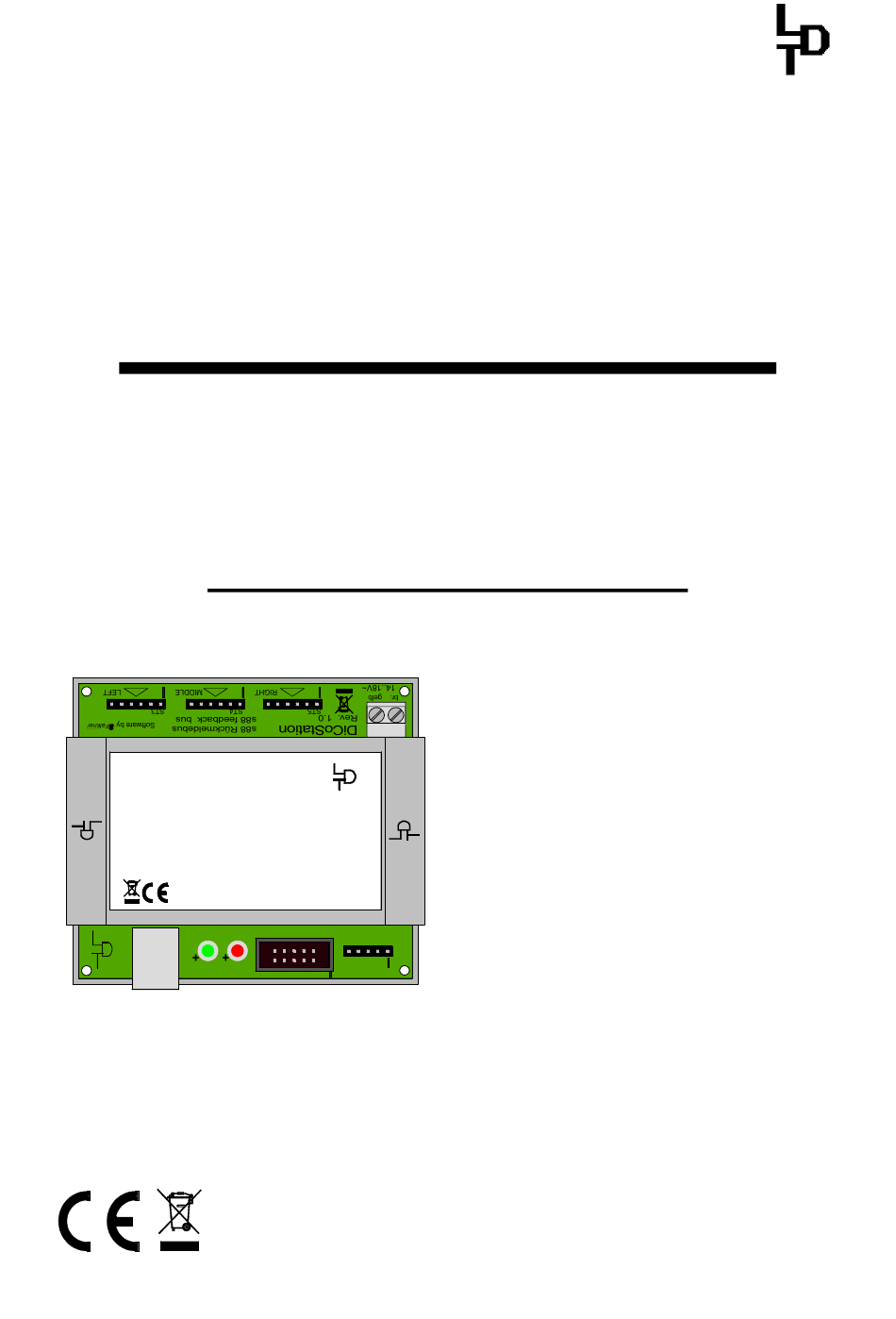

- Seite 1 Littfinski DatenTechnik (LDT) Kleiner Ring 9 25492 Heist Tel: 04122 / 977 381 Fax: 04122 / 977 382 Handbuch HSI-88-USB High Speed Interface für den s88-Rückmeldebus und die USB-Schnittstelle aus der Digital-Profi-Serie ! HSI-88-USB-G 030913 Art.-Nr.: >> Fertiggerät << Überträgt die Rückmeldeinformationen vom s88 Bus ohne den Umweg über die...
-
Seite 2: Inhaltsverzeichnis
4. HSI-88-USB in Ihrer Modellbahnsoftware einrichten 5. Firmware Update 1. Vorwort / Sicherheitshinweise: Sie haben für Ihre Modelleisenbahn das HSI-88-USB aus dem Sortiment der Firma Littfinski DatenTechnik (LDT) erworben. Das HSI-88-USB ist ein Interface für den s88-Rückmeldebus. Das Fahren und Schalten erfolgt weiter über Ihre Digitalzentrale. -
Seite 3: Usb-Gerätetreiber Installieren
HSI-88-USB – Handbuch 2. USB-Gerätetreiber installieren: Das HSI-88-USB ist ein USB-Gerät für den Anschluss an eine freie USB-Schnittstelle des PC. Das erforderliche USB-Anschlusskabel liegt jedem HSI-USB-88 bei. Alle USB-Geräte benötigen sog. USB-Gerätetreiber, die sich für das HSI-88-USB auf der mitgelieferten CD „USB-Drivers for DiCoStation and HSI-88-USB“ befinden. -
Seite 4: Treiberinstallation Am Beispiel Des Betriebssystems Windows Xp
HSI-88-USB – Handbuch Treiberinstallation am Beispiel des Betriebssystems Windows XP: Auf dem Bildschirm erscheint nun automatisch das Fenster „Assistent für das Suchen neuer Hardware“. Die nachfolgend beschriebenen Installationsschritte gelten für Windows XP. Bei anderen Betriebssystemen kann es leichte Unterschiede geben. - Seite 5 Klicken Sie anschließend auf „Fertig stellen“ (Abbildung rechts). 6. Der PC erkennt nun automatisch, dass ein zweiter Treiber geladen werden muss (links). Dazu bleibt die CD „USB-Drivers for DiCoStation and HSI-88-USB“ im Laufwerk. Wählen Sie rechts wieder „Nein, diesmal nicht“ und klicken auf „Weiter >“.
- Seite 6 9. Klicken Sie nun wieder auf „Fertig stellen“ (Abbildung links). Der PC meldet anschließend, dass die neue Hardware installiert wurde und verwendet werden kann (Abbildung rechts). 10. Die Installation der USB-Treiber ist nun abgeschlossen. Jetzt können Sie die CD „USB-Drivers for DiCoStation and HSI-88-USB“ aus dem Laufwerk nehmen.
-
Seite 7: Hsi-88-Usb An Die Digitalanlage Anschließen
Anschlussklemme KL1. Die Spannung darf im Bereich von 14..18V~ liegen (Wechselspannungsausgang eines Modellbahntransformators). Verwenden Sie das Interface HSI-88-USB am 3L-System (Gleise mit Mittelleiter von Märklin), können Sie Rückmeldemodule einsetzen, die nach Masse schalten. Achten Sie dann unbedingt auf die richtige Zuordnungen der Versorgungskabel „braun“... - Seite 8 HSI-88-USB – Handbuch Mit dem HSI-88-USB sind Sie in der Lage, nicht nur einen, sondern drei s88 Rückmeldestränge bilden zu können. Die Abfrage der Rückmeldemodule ist dadurch dreimal so schnell und Sie haben den Vorteil, dass Sie die Rückmeldemodule unter Ihrer Anlage deutlich einfacher anordnen können.
-
Seite 9: Hsi-88-Usb In Ihrer Modellbahnsoftware Einrichten
Ende des linken Strangs, dann über die Module am Anschluss Middle weiter bis zum Ende des rechten Strangs. Mit dem HSI-88-USB können bis zu 31 16-fach Rückmeldemodule (62 vom Typ RM- GB-8-N mit 8 Eingängen) überwacht werden. Pro Busstrang maximal 31 Module, jedoch können in der Summe über alle drei Stränge nicht mehr als 31 16-fach bzw. -
Seite 10: Firmware Update
