Inhaltszusammenfassung für ECOBOXX 310 KIT

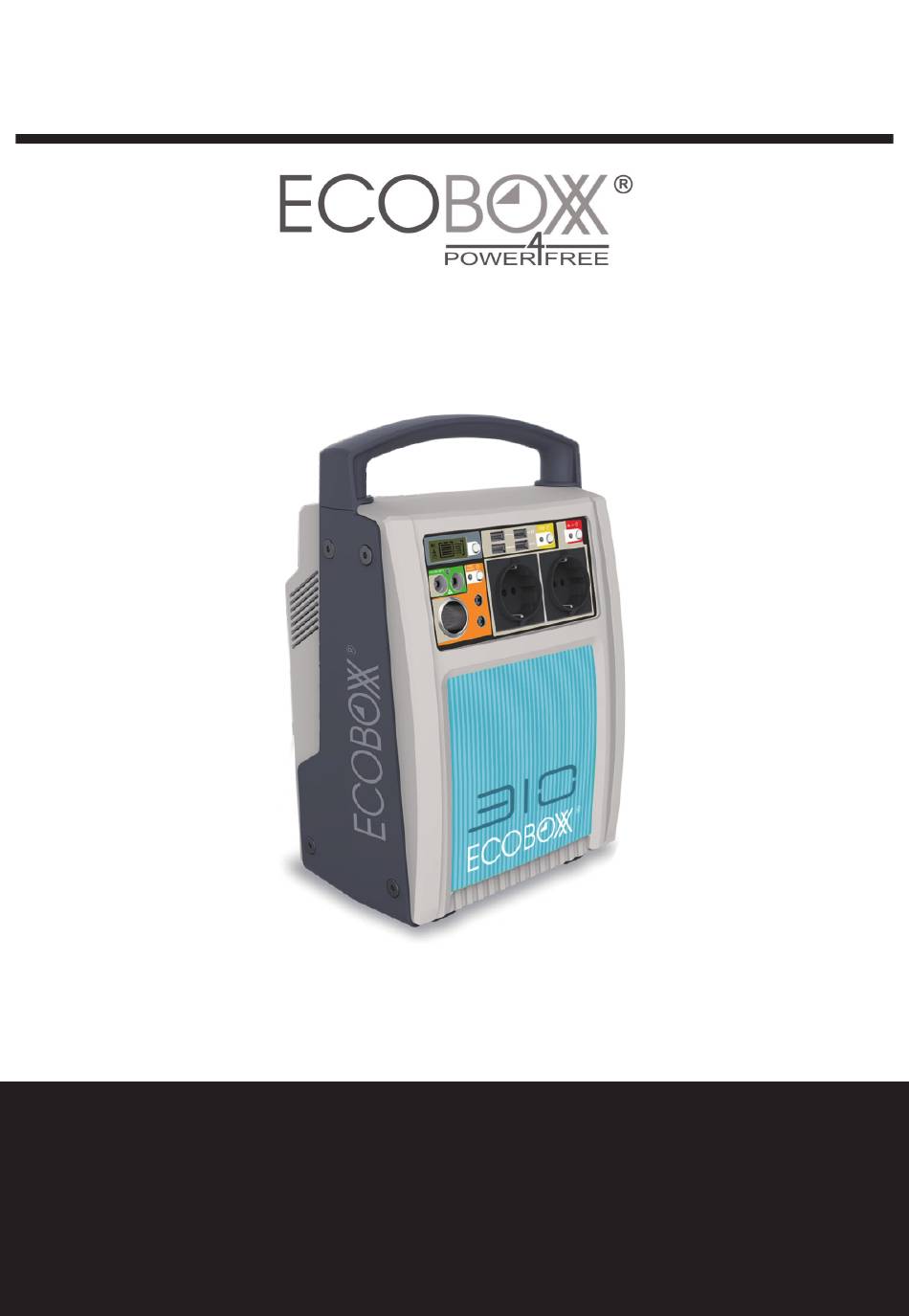

- Seite 1 Betriebsanleitung: Solargenerator Ecoboxx 310 KIT Model : SG310...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1.0 Wichtige Wartungshinweis 2.0 Allgemeine Informationen 2.1 Übersicht 2.2 Bedienfläche 2.3 Teile / Zubehör 3.0 Aufladen ECOBOXX 310 3.1 Aufladen über AC/DC Adaptor 3.2 Aufladen über Solar Panel 4.0 Power Output 4.1 USB Anschluss 4.2 5.5mm DC Jack Anschluss 4.3 Zigaretten Anschluss Buchse... -
Seite 3: Wichtige Wartungshinweis
1.0 Wichtige Wartungshinweise ACHTUNG! Bevor Sie Die ECOBOXX 310 zum ersten mal verwenden Stellen Sie sicher, dass Sie das Gerät entweder mit dem Wechselstrom vollständig aufladen ist. Ladegerät für mindestens 6 Stunden oder über Solarpanel für 12 Stunden BITTE ECOBOXX 310 KIT ALLE DREI MONATE DEN LADERZUSTAND ÜBERPRÜFEN. -
Seite 4: Überblick
Ecoboxx 310 Kit ist ein tragbarer Solargenerator mit AC und DC Steckdosen und versorgt viele verschiedene Geräte mit Strom. Das Ecoboxx 310 Kit speichert die Energie in seiner eingebauten Batterie entweder über die Solarpanel-Ladung oder über ein AC-Wandladegerät. Das Kit ist ideal für den Heimgebrauch, Freizeit im Freien, kleines Büro und Notstromversorgung. -
Seite 5: Teile / Zubehör
Die Einheit kann geladen werden, wenn der PV-Eingang / Adapter eingesteckt ist. 2.3 Teile / Zubehör Artikel Beschreibung 10W Solar Panel mit Anschlusskabel Ecoboxx 310 3 in 1 Solar Panels Anschlusskabel 15.3V/3A, AC/DC Adapter 12V/3W LED Lampen Alle Zubehörfotos und die obige Liste sind nur Referenzen. -
Seite 6: Aufladen Ecoboxx 310
3.0 Aufladen ECOBOXX 310 3.1 Aufladen über AC/DC Netzteil Solar oder AC/DC Netzteil Eingang 1.0A 2.1A CHARGING INPUT 12VDC OUTPUT Netzteil Stecken Sie das mitgelieferte AC / DC-Netzteil in die Steckdose und den DC-Ladeanschluss ein. LCD-Display blinkt, um zu bestätigen, dass der Ladevorgang läuft. -
Seite 7: Aufladen Über Solar Panel
CHARGING INPUT 12VDC OUTPUT Solar oder AC/DC Netzteil Anschluss Eingang Ecoboxx 310 lädt mit drei 10 - Watt - Solarpanels. Bitte beachten Sie das Anschlussdiagramm oben. CAUTION! Bitte laden Sie das Gerät, wenn auf dem LCD-Display "20" angezeigt wird, andernfalls wird das Gerät den Niederspannungsschutz einschalten und alle Ausgänge werden abgeschaltet. -
Seite 8: Mm Dc Jack Anschluss
4.2 5.5mm DC Jack Anschluss Zwei 5,5-mm-DC-Jack-Buchse bietet 12VDC / 6A-Ausgang zur Stromversorgung und Ladung 12V Gleichstromgeräte. 4.3 Zigaretten Buchse Anschluss Ein Zigarettenanzünder bietet 12VDC / 10A-Ausgang zum Laden von 12V Gleichstromgeräte. 4.4 AC Anschluss Zwei AC-Steckdosen liefern 230V / 50HZ (SGD105 oder 110V / 60HZ (SGD005) -Ausgang Unterstützt AC-Geräte mit 200 Watt Dauerverbrauch. -
Seite 9: Dc Eingang Anzeige
Auf dem LCD-Display wird der aktuelle Akkuladestand angezeigt. Bitte drücken Sie die LCD-Display-Taste. Schalten Sie die Hintergrundbeleuchtung des LCD-Displays ein. Es dauert 20 Sekunden. A. "Voll" bedeutet, dass der Akku vollständig geladen ist B. "20" bedeutet Akkuspannung sehr niedrig, bitte laden Sie den Akku C. -
Seite 10: Technical Spezifikationen
6.0 Technical Specifications Description Specification Unit Solar Eingangspannung 16-32 Ampere max. Netzteil Input 15.3V,3A Batterie Angaben (12V, Bleisäure) Standby Verbrauch Min. Ladespannung Max. Ladespannung 14.4 Batterie Niederspannungsschutz 10.5 Batterie Betriebsspannung 12.6 DC5.5mm Anschluss X 2 output 12V,3AMax. Zig. Anschluss x 1 output 12V,10AMax. - Seite 11 Entsorgung / Recycling Elektrischer Produkte nicht im Hausmüll entsorgen! Bitte entsorgen Sie die Elektroprodukte fachgerecht^. Erkundigen Sie sich bei Ihrer örtlichen Behörde oder Ihrem Händler nach Recyclingempfehlungen Spezifikationen können ohne vorherige Ankündigung geändert werden Urheberrecht vorbehalten. SIStech AG SIStech. Industriestrasse 33 CH8608 Bubikon-ZH Tel.
