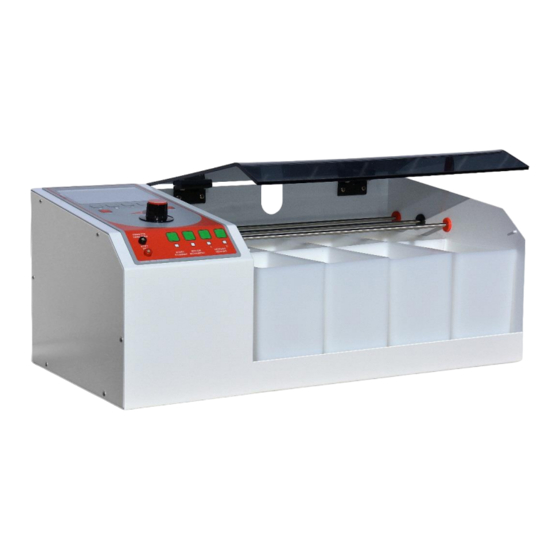

- Seite 1 Kleingalvanik DIGITAL II Version 2.0 Bedienungsanleitung Jentner Plating Technology GmbH Johann-Staib-Strasse 2| 75179 Pforzheim – Germany Tel.: 07231 – 418 094-0 | FAX 07231 – 418 094-77 info@jentner.de| www.jentner.de...
- Seite 2 Prozesse, z.B. zum elektrolytischen Entfetten, Rhodinieren, Vergolden, Versilbern, Vernickeln, etc. Abmessungen und Gewicht DIGITAL II Version 2.0: Breite 700 mm, Tiefe 320 mm, Höhe 250 mm, Gewicht 18 kg Lieferumfang DIGITAL II Version 2.0 • 8 Kunststoffwannen aus PP (4 Arbeits- und 4 Spülwannen) •...
- Seite 3 Seite 3 – Bedienungsanleitung DIGITAL II Version 2.0 Bedienungselemente ❶Taste „Start/Standby“ ❷Taste „Motor/Movement“ ❸Taste „Heizung/Heating 1“ ❹Taste „Heizung/Heating 2“ ❺Display ❻Taste “Temp“ – Einstellung Temperatur ❼Taste “SPG“ – Einstellung Spannung ❽Taste “Ladung“ – Einstellung Ladungsmenge ❾Taste “Zeit“ – Einstellung der Zeitvorgabe ❿Taste “Becken“...
- Seite 4 Seite 4 – Bedienungsanleitung DIGITAL II Version 2.0 Die äußeren beiden Anodenstangen ⓱ können einfach herausgezogen werden, die mittlere Kathodenstange ⓲kann durch nach rechts drehen herausgeschraubt werden. Warenbewegung (Bewegung der Waren bzw. Kathodenstange) Die Warenbewegung erfolgt über einen integrierten Antriebsmotor, der mittels der Taste ❷...
-
Seite 5: Wartung
Seite 5 – Bedienungsanleitung DIGITAL II Version 2.0 DIGITAL II Version 2.0 Stiftgalvanisieren Sie haben mit unserem Gerät auch die Möglichkeit selektiv/partiell zu galvanisieren. Hierzu werden der Galvanisierstift und eine Pinzette/Warenklemme an die dafür vorgesehenen Buchsen ⓮ ⓯ im Bedienungsfeld an der Vorderseite des Gerätes eingesteckt. Die benötigte Spannung (Volt) wird über das gewählte Arbeitsprogramm geregelt. - Seite 6 Seite 6 – Bedienungsanleitung DIGITAL II Version 2.0 Begriffserläuterung • SPG Spannung / Einheit Volt • T Temperatur / Einheit °C • T1 Temperaturfühler 1 • T2 Temperaturfühler 2 • U Spannung / Einheit Volt • I Stromstärke /Einheit Ampère •...
- Seite 7 Seite 7 – Bedienungsanleitung DIGITAL II Version 2.0 Beispiel Ladung Rhodiumbad Jedes galvanische Bad arbeitet mit einem theoretischen Abscheidungswert, z.B. werden bei einem Rhodiumbad ca. 6 mg/Amin abgeschieden (Wert kann der jeweiligen Produktbeschreibung entnommen werden). Man kann nun wählen, ob eine Abscheidungszeit vorgewählt werden soll, oder eine Ladung festgelegt wird.
- Seite 8 Seite 8 – Bedienungsanleitung DIGITAL II Version 2.0 • Zeit - hier muss zwischen der Eingabe „Minute“ oder “Sekunde“ gewählt werden (oder wählen sie „Ladung“ siehe oben) Wenn keine Zeit vorgewählt wird, arbeitet das Gerät im Permanentbetrieb. 6. Wenn alle Werte eingeben sind, muss die Taste „Prog“ 3 sec. gehalten werden, um die Programmierung speichern zu können.
- Seite 9 Seite 9 – Bedienungsanleitung DIGITAL II Version 2.0 Heizung Es können max. zwei Heizer mit den dazugehörigen Sensoren an das Gerät angeschlossen werden. Diese sind in jedem beliebigen Becken einsetzbar. Das Becken in dem Heizer und Sensor hängen, wird beheizt, unabhängig vom Programm. Die Heizung wird separat an der Vorderseite des Gerätes angeschaltet.
