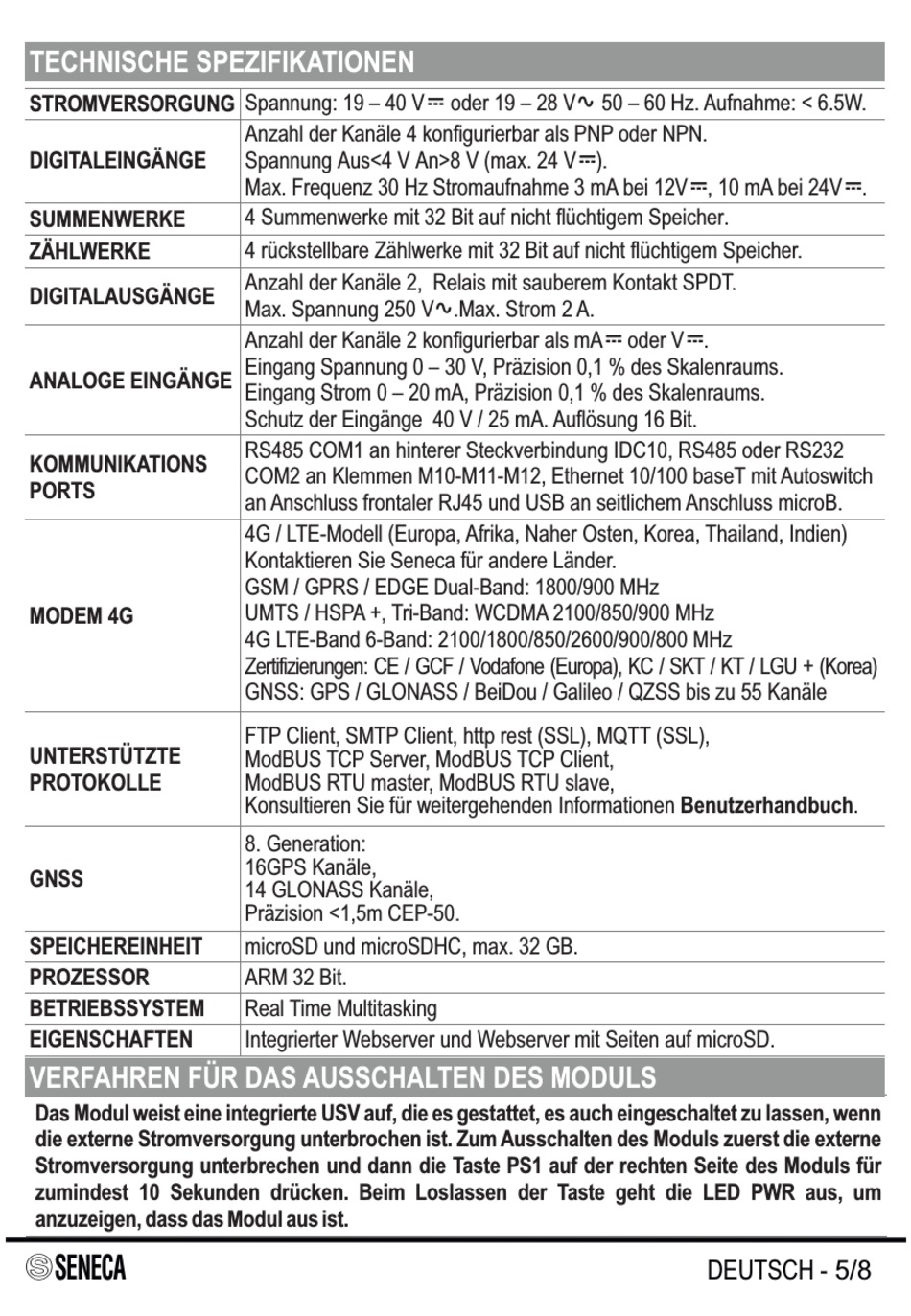

TECHNISCHE SPEZIFIKATIONEN
STROMVERSORGUNG
DIGITALEINGÄNGE
SUMMENWERKE
ZÄHLWERKE
DIGITALAUSGÄNGE
ANALOGE EINGÄNGE
KOMMUNIKATIONS
PORTS
MODEM G 4
UNTERSTÜTZTE
PROTOKOLLE
GNSS
SPEICHEREINHEIT
PROZESSOR
BETRIEBSSYSTEM
EIGENSCHAFTEN
VERFAHREN FÜR DAS AUSSCHALTEN DES MODULS
Das Modul weist eine integrierte USV auf, die es gestattet, es auch eingeschaltet zu lassen, wenn
die externe Stromversorgung unterbrochen ist. Zum Ausschalten des Moduls zuerst die externe
Stromversorgung unterbrechen und dann die Taste PS1 auf der rechten Seite des Moduls für
zumindest 10 Sekunden drücken. Beim Loslassen der Taste geht die LED PWR aus, um
anzuzeigen, dass das Modul aus ist.
t
Spannung: 19 – 40 V
Anzahl der Kanäle 4 konfigurierbar als PNP oder NPN.
Spannung Aus <4 V An
Max. Frequenz 30 Hz Stromaufnahme 3 mA bei 12VC
4 Summenwerke mit 32 Bit auf nicht flüchtigem Speicher.
4 rückstellbare Zählwerke mit 32 Bit auf nicht flüchtigem Speicher.
Anzahl der Kanäle 2 Relais mit sauberem Kontakt SPDT. ,
Max. Spannung 250 V
Anzahl der Kanäle 2 konfigurierbar als
Eingang Spannung 0 – 30 V, Präzision 0,1 % des Skalenraums.
Eingang Strom 0 – 20 mA, Präzision 0,1 % des Skalenraums
Schutz der Eingänge 40 V 25 mA Auflösung 16 Bit
RS485 COM1 an hinterer Steckverbindung IDC10, RS485 oder RS232
COM2 an Klemmen M10-M11-M12 Ethernet 10/100 baseT mit Autoswitch
an Anschluss frontaler RJ45 und USB an seitlichem Anschluss microB.
4G / LTE-Modell (Europa, Afrika, Naher Osten, Korea, Thailand, Indien)
Kontaktieren Sie Seneca für andere Länder.
GSM / GPRS / EDGE Dual-Band: 1800/900 MHz
UMTS / HSPA +, Tri-Band: WCDMA 2100/850/900 MHz
4G LTE-Band 6-Band: 2100/1800/850/2600/900/800 MHz
Zertifizierungen: CE / GCF / Vodafone (Europa), KC / SKT / KT / LGU + (Korea)
GNSS: GPS / GLONASS / BeiDou / Galileo / QZSS bis zu 55 Kanäle
FTP Client, SMTP Client, http rest (SSL), MQTT (SSL),
ModBUS TCP Server, ModBUS TCP Client,
ModBUS RTU master, ModBUS RTU slave,
Konsultieren Sie für weitergehenden Informationen
8. Generation:
16GPS Kanäle,
14 GLONASS Kanäle,
Präzision <1,5m CEP-50.
microSD und microSDHC, max. 32 GB.
ARM 32 Bit.
Real Time Multitasking
Integrierter Webserver und Webserver mit Seiten auf microSD.
C A 50 60 Hz
oder 19 – 28 V
C
>8 V (max. 24 V ).
A
. Max. Strom 2 A .
mA
/ .
,
– . Aufnahme:
, 10 mA
C C
oder V .
.
.
Benutzerhandbuch
DEUTSCH - 5/8
< 6.5W.
