Inhaltszusammenfassung für Digitronic Automationsanlagen DWZ DBUS-MBUS
- Seite 1 M-BUS - Interface für DigiENERGY/bluebox/DigiWEB mit Digitronic IO-Bus bzw. D-BUS Type: DWZ DBUS-MBUS Digitronic Automationsanlagen GmbH Auf der Langwies 1 • D - 65510 Hünstetten-Wallbach • Tel. +49 6126 9453-0 • Fax -42 Internet: http://www.digitronic.com • E-Mail: mail@digitronic.com...
- Seite 2 Interface Zur Beachtung Dieses Handbuch entspricht dem Gerätestand von 11/2018 bzw. Software Version 23. Die Firma Digitronic Automationsanlagen GmbH behält sich vor, Änderungen, welche eine Verbesserung der Qualität oder der Funktionalität des Gerätes zur Folge haben, jederzeit ohne Vorankündigung durchzuführen.
-
Seite 3: Inhaltsverzeichnis
Gas Zähler ..............................13 Technische Daten ..........................14 Einleitung Das "DWZ DBUS-MBUS" Interface verbindet die M - BUS Schnittstelle verschiedener Wärmemengen, Strom, Wasser und Gas - Zähler mit dem Heizungsregler DigiENERGY oder dem Energie-Effizienz–System-bluebox. Verarbeitet werden z.B.: die Vor - bzw. Rücklauffühlertemperatur, die aktuelle Leistung, die aktuelle Fließgeschwindigkeit, der Gesamtverbrauch bzw. -
Seite 4: Einbau Und Anschluss

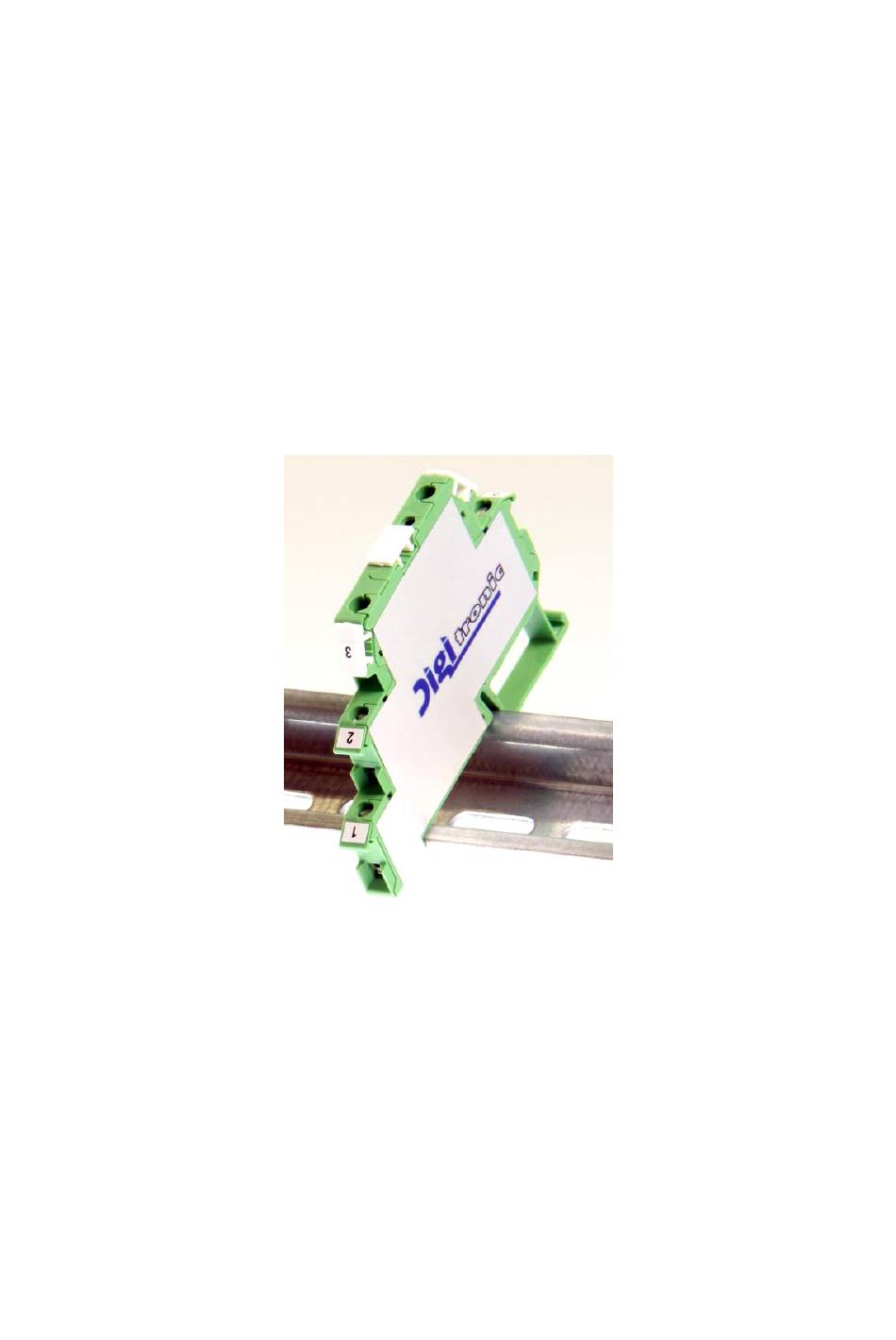

Digitronic M-BUS Automationsanlagen GmbH Interface Einbau und Anschluss Das Gerät wird im Schaltschrank auf eine Norm EN - Tragschiene aufgeschnappt (siehe Kapitel "Abmessungen"). Die Kabel für den IO - bzw. D - BUS müssen abgeschirmt verlegt werden. Die Abschirmung muss auf beiden Seiten aufgelegt werden. Für die M - BUS Verkabelung verwenden Sie bitte ein für den M - BUS zugelassenes Kabel. -
Seite 5: Anschlußbelegung
Beschädigung bzw. dem Defekt des Gerätes oder der Zähler. Das M-BUS System ist ein Single – Master System, in dem jeweils nur ein Master z.B. DWZ DBUS-MBUS oder ein Versorger - Gateway mit den Slaves (M-BUS Zählern) verbunden werden kann. -
Seite 6: Einschalten Bzw. Inbetriebnahme
Digitronic M-BUS Automationsanlagen GmbH Interface Einschalten bzw. Inbetriebnahme Vor dem ersten Einschalten überprüfen Sie bitte die Verdrahtung und die Montage des Gerätes. Sehen Sie hierzu bitte die Kapitel "Einbau und Anschluss" sowie "Anschlußbelegung". Zuweisung der Seriennummer zum DBUS Ist das Interface richtig angeschlossen, so erscheint dessen Seriennummer im sogenannten "DBUS Hidden"... -
Seite 7: M-Bus Funktionsadresse
Digitronic M-BUS Automationsanlagen GmbH Interface M-BUS Funktionsadresse Funktionsadressen, die hier nicht aufgeführt sind, können frei verwendet Hinweis: werden, müssen dann jedoch durch ein Script ausgewertet werden. 5.2.1 Funktionen bei DigiENERGY An das DigiENERGY können zurzeit (Software Version 4.109j-380) bis zu 16 M-BUS Zähler, verteilt auf bis zu 4 Interfacemodule mit 35 verschiedenen Funktionen angeschlossen werden. -
Seite 8: Funktionen Bei Bluebox
Digitronic M-BUS Automationsanlagen GmbH Interface 5.2.2 Funktionen bei bluebox An die bluebox können zurzeit (Software Version 4.109j) bis zu 6 M-BUS Stromzähler angeschlossen werden. M-BUS Adresse Funktion des Zählers 1 oder X Stromzähler 1 2 oder X Stromzähler 2 Stromzähler 3 3 oder X Stromzähler 4 4 oder X... -
Seite 9: M-Bus Zähleradresse Einstellen
Digitronic M-BUS Automationsanlagen GmbH Interface M-BUS Zähleradresse einstellen Zum Anlernen bzw. Einstellen eines neuen Zählers klicken Sie bitte im Menü "Anschlüsse" des DigiENERGY oder der bluebox auf die Seriennummer des M-BUS Moduls, an dem der neue M-Bus Zähler angeschlossen wurde. Rechts öffnet sich dann die Liste der bereits erkannten bis zu 8 Zähler. - Seite 10 Digitronic M-BUS Automationsanlagen GmbH Interface Nach dem Auswählen der Funktion – oder Eingabe einer M-Bus Adresse klicken Sie auf „Setzen“ und bestätigen Sie die folgende Sicherheitsabfrage. Die M-BUS Adresse eines neuen Hinweis: Zählers ist normalerweise nicht initialisiert bzw. steht auf 0. Diese Zähler werden zunächst im DigiWEB nicht angezeigt.
-
Seite 11: Die Status - Bzw. Led - Anzeige
Digitronic M-BUS Automationsanlagen GmbH Interface Die Status - bzw. LED - Anzeige Das "DWZ DBUS-MBUS" Interface Modul hat eine Status - bzw. LED - Anzeige. Je nach Betriebszustand hat diese ein anderes Blinkverhalten. Die LED - Anzeige Bedeutung: Ursache: ist dunkel Das Interface arbeitet nicht. -
Seite 12: Unterstützte Bzw. Getestete Zähler
Digitronic M-BUS Automationsanlagen GmbH Interface Unterstützte bzw. getestete Zähler Die anschließbaren Zähler sind abhängig von der Software Version des DWZ DBUS- MBUS Moduls. Diese ist seitlich auf dem Typenschild des Moduls aufgedruckt oder wird im Menu „Anschlüsse“ vor der Seriennummer angezeigt. -
Seite 13: Wasser Zähler
Digitronic M-BUS Automationsanlagen GmbH Interface Wasser Zähler Hersteller: Type: Ab Software Itron Cyble v2.0 Gas Zähler Hersteller: Type: Ab Software Itron Cyble v2.0 Beim Itron - Cyble Zähler bitte unbedingt das Handbuch beachten. Achtung: Dieser muss vor dem Anschluss mit der Itron „M-BusFieldTool' Software eingestellt werden. -
Seite 14: Technische Daten
Digitronic M-BUS Automationsanlagen GmbH Interface Technische Daten Spannungsversorgung: ....+24VDC +/- 20% Stromaufnahme (ohne Last): ..ca.50mA Eingang: ..........24VDC PNP, 5.7kOhm für D-BUS Signal M-BUS: ..........36VDC je nach Ausbaustufe für bis zu 8 Zähler M-BUS Baudrate: ......fix 2400 Baud, 8E1 Geeignet für M-BUS Zähler: ..
