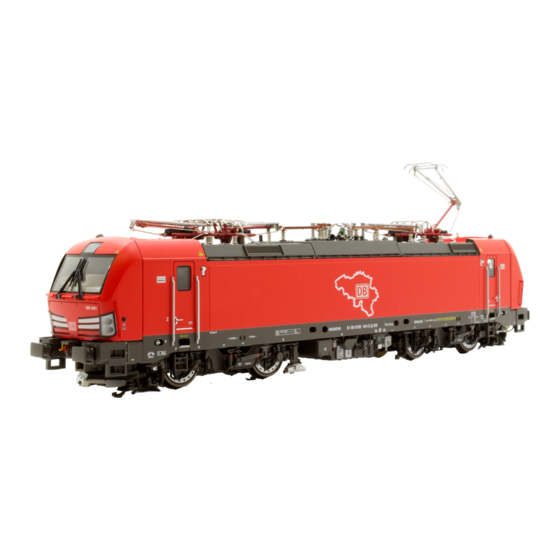

Maßstäbliches H0-Modell der elektrischen
Lokomotive Siemens Vectron
Betriebsanleitung
Empfehlungen
Betriebsmodell / Vitrinenmodell
Wartung der Lokomotive
Ersetzen der Frontbeleuchtung
Ersetzen der Innenbeleuchtung und des oberen Spitzenlichts
Umschaltung der Stromabnahme
Ersatzteile
Werbung
Inhaltszusammenfassung für L.S.Models Vectron
- Seite 1 L.S.Models Vectron DE/AT/CZ/PL Exclusive Deutsch Maßstäbliches H0-Modell der elektrischen Lokomotive Siemens Vectron Betriebsanleitung Empfehlungen Betriebsmodell / Vitrinenmodell Wartung der Lokomotive Ersetzen der Frontbeleuchtung Ersetzen der Innenbeleuchtung und des oberen Spitzenlichts Umschaltung der Stromabnahme Ersatzteile...
- Seite 2 Empfehlungen Lesen Sie die Anleitung aufmerksam durch, bevor Sie die Lok in Betrieb nehmen. Benutzen Sie die Kunststofffolie, um die Lok aus der Packung zu nehmen. Bewahren Sie diese auf, sie kann später wieder benutzt werden. Verwenden Sie als Stromversorgung einen Transformator, der der Norm EN 61558-2-7 entspricht.
- Seite 3 Ersetzen der Frontbeleuchtung Öffnen Sie die Lok vorsichtig (Gehäuse abnehmen, Bild 6). Spreizen Sie das Gehäuse und heben es ab (Bild 6b). Um die Leiterplatte der Frontbeleuchtung (Bild 7) auszutauschen, lösen Sie das Flachband- kabel von der Hauptplatine (a), dann lösen Sie die Blende vom Rahmen (b) und entfernen die Leiterplatte (c/d) davon.
- Seite 4 Bild Beschreibung – Gemeinsame Teile Bestellnr. Ersatzteile Getriebesatz Zweileiterbetrieb VE -C01 Radsatz Zweileiter mit Haftreifen VE -C02 Haftreifen VE -C03 Gelenkwelle/Schnecke VE -C04 Zahnräder VE -C05 Stromabnahmeteile VE -C06 Kupplungskinematik VE -C07 Frontbeleuchtungssatz VE -C08 Hauptplatine VE -C09 Motor mit Schwungmasse VE -C10 Lautsprecheraufnahme VE -C11...
- Seite 5 Bild Beschreibung – Versch. Teile Bestellnummer Bahnräumer/KVB-Teilesatz Artikelnummer -V01 Kleinteilesatz Front und Seite Artikelnummer -V02 Artikelnummer Puffer-Teilesatz -V03 Dachabdeckungen Artikelnummer -V04 Dachisolatoren Artikelnummer -V05 Drehgestellrahmen Artikelnummer -V06 Artikelnummer Kleinteilesatz Drehgestelle -V07 Teilesatz Unterseite Artikelnummer -V08 Lokkasten Artikelnummer -V09 Stromabnehmer Artikelnummer -V10 Bitte angeben, welcher Stromabnehmer benötigt wird Rev.
- Seite 6 L.S.Models Exclusive Betriebsanleitung für Licht- und Digitalfunktionen der elektrischen Lokomotive Siemens Vectron in HO Digitalanleitung Auswahl des richtigen Decoders Einbau eines Decoders Einbau eines Lautsprechers in Verbindung mit einem Sounddecoder Funktionen im Digitalbetrieb...
- Seite 7 Die Auswahl des richtigen Decoders - Diese Lokomotive benötigt einen Decoder mit spezieller Belegung, der bei L.S.Models über den Fachhandel bestellt werden kann: Lokpilot (ohne Sound, L.S.Models 89236) oder Loksound (mit Sound, L.S.Models 89283). - Haben Sie ein digitales DCC-Sound- oder Mittelleitermodell gekauft? Dann ist die Lok bereits mit Decoder ausgestattet. Der ab Werk eingebaute Decoder ist bereits fertig eingestellt und benötigt keine weiteren Voreinstellungen.
-
Seite 8: Funktionen Im Digitalbetrieb
Funktionen im Digitalbetrieb Lokpilot (L.S.Models Bestellnr. 89236) Lichtfunktionen Keys Function Licht (vorne weiß, hinten rot) ein/aus Nicht verwendet Fernscheinwerfer Nicht verwendet Nicht verwendet Innenbeleuchtung im vorderen Führerstand Rangiergang + Rangierlicht (beidseitig weiß) Ende 1: Licht ein/aus Ende 2: Licht ein/aus...
