EW-7438APn
Schnellinstallationsanleitung
07-2013 / v1.1

Werbung

loading

Verwandte Anleitungen für Edimax EW-7438APn

Inhaltszusammenfassung für Edimax EW-7438APn

  • Seite 1 EW-7438APn Schnellinstallationsanleitung 07-2013 / v1.1...

  • Seite 2: Produktinformationen

    I. Produktinformationen I-1. Verpackungsinhalt - EW-7438APn Access Point - CD mit mehrsprachiger Schnellinstallationsanleitung und Benutzerhandbuch - Schnellinstallationsanleitung - RJ-45 Ethernet-Kabel - Karte mit Zugangsschlüssel I-2. Systemanforderungen - Kabel/DSL-Modemrouter - Computer mit 2,4 GHz-Drahtlosadapter und Webbrowser: ® ® ® Microsoft Internet Explorer 8.0 oder höher, Google Chrome...

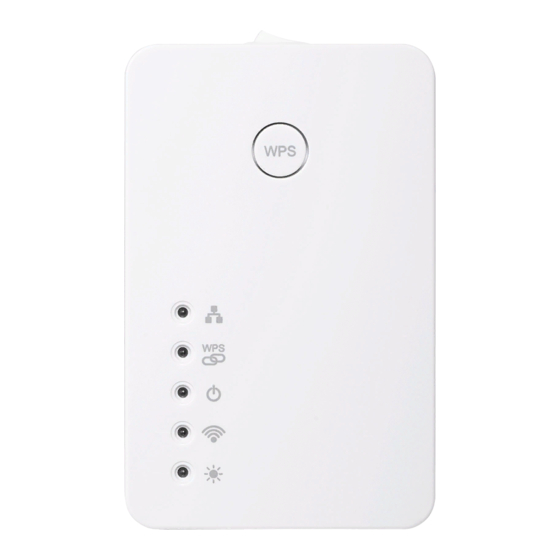

  • Seite 3 Strom An-/Ausschalter 2. Ethernet-Anschluss 3. WPS/Reset-Taste 4. LEDs I-4. LED-Status Farbe Status Beschreibung LAN-Anschluss ist angeschlossen. LAN-Aktivität (Senden oder Grün Blinkend Empfangen von Daten). LAN-Anschluss ist nicht angeschlossen. WPS-Verbindung hergestellt (Die LED bleibt 5 Minuten lang an). WPS ist aktiv und wartet auf eine Blinkend Grün Verbindung.
  • Seite 4 Access Point ist nicht anwendungsbereit. LEDs können in “System Utility” > “Power Saving” in der Konfigurationsschnittstelle auf Browserbasis deaktiviert werden. Wenn die LEDs deaktiviert sind, sind alle LEDs unabhängig vom Status des Access Points aus.

  • Seite 5: Installation

    II. Installation Stecken Sie den Access Point in eine Netzsteckdose. Verbinden Sie den Access Point über ein Ethernet-Kabel mit Ihrem vorhandenen Router und überprüfen sie, ob Ihr Router angeschaltet ist. Schalten Sie den Access Point mit dem An-/Ausschalter am Oberteil des Geräts an.
  • Seite 6 Benutzen Sie ein Wi-Fi-Gerät (z.B. Computer, Tablet-PC, Smartphone), um nach einem Wi-Fi-Netzwerk mit dem Namen "EdimaxAP**" zu suchen und sich damit zu verbinden. Die letzten beiden Zeichen des Netzwerknamen (**) sind einzigartige Zahlen, die Ihrem Access Point entsprechen, z.B. EdimaxAP20. Ihr einzigartiger Netzwerkname wird zusammen mit der beigefügten Zugangsschlüsselkarte auf dem Produktetikett angezeigt.
  • Seite 7 Installation ist beendet! Ö ffnen Sie einen Webbrowser an Ihrem Drahtlosgerät, und Sie sollten mit dem Internet verbunden sein. Sie können die Basis Einstellungen des Access Points , wie SSID, Passwort und Gast Netzwerk verändern, indem sie das IQ Setup benutzen. (Lesen sie dazu II-1. iQ Setup: WLAN SSID &...
  • Seite 8 II-1. iQ Setup: WLAN SSID & Passwort ändern Bitte schauen sie auf die mitgelieferte Zugangskarte nach ihrer einzigartigen SSID und URL. Stellen sie sicher, dass ihr WLAN Gerät (e.g. computer, Tablet oder Smartphone) mit der Access Point SSID “EdimaxAP**” verbunden ist. Android Geben sie die einzigartige Accesss Point SSID URL http://EdimaxAP**...
  • Seite 9 Windows Wenn sie auf http://EdimaxAP** nicht zugreifen können, überprüfen sie bitte ob ihr WLAN Gerät eine dynamische IP Adresse verwendet und tragen sie http:// in die URL mit ein. Wenn sie eine statische IP Adresse verwenden können sie den Access Point auch über die standard IP Adresse http://192.168.2.2 erreichen.
  • Seite 10 Die Basis Einstellungen des Access Points werden angezeigt. Die SSID und das Passwort für das WLAN und für den Gast Zugang können nach Belieben geändert werden. Klicken sie anschließend auf weiter. iQ Setup erlaubt es zusätzlich einen Gastzugang einzurichten. Aktivieren sie dafür die Schaltfläche “Ja” Zusätzlich können bis zu 4 weitere SSID´s per Browser Konfiguration erstellt werden.
  • Seite 11 Bitte warten sie, bis der Access Point neu gestartet ist. Sie sehen den folgenden “Glückwunsch“ Bildschirm der das Setup mit den aktuellen Einstellungen beendet. Wenn sie die SSID verändert haben, müssen sie sich jetzt zu der neuen SSID Verbinden.
  • Seite 12 III. Rücksetzen Wenn Sie mit Ihrem Access Point auf Probleme stoßen, können Sie das Gerät auf die Werksstandardeinstellungen zurücksetzen. Damit werden alle Einstellungen auf die Standardwerte zurückgesetzt. Halten Sie die WPS/Reset-Taste an der Vorderseite des Access Points mindestens 10 Sekunden lang gedrückt. Lassen Sie die Taste los, wenn die orange Status-LED blinkt.

  • Seite 13: Fehlersuche

    IV. Fehlersuche Wenn Sie mit Ihrem Access Point 7438APn Schwierigkeiten haben, suchen Sie bitte unten oder im Benutzerhandbuch nach einer Lösung. Wenn ich einen Webbrowser öffne, sehe ich den folgenden Fehler-Bildschirm: 1. Achten Sie darauf, dass Ihr Ethernet-Kabel richtig an den Access Point angeschlossen ist.
