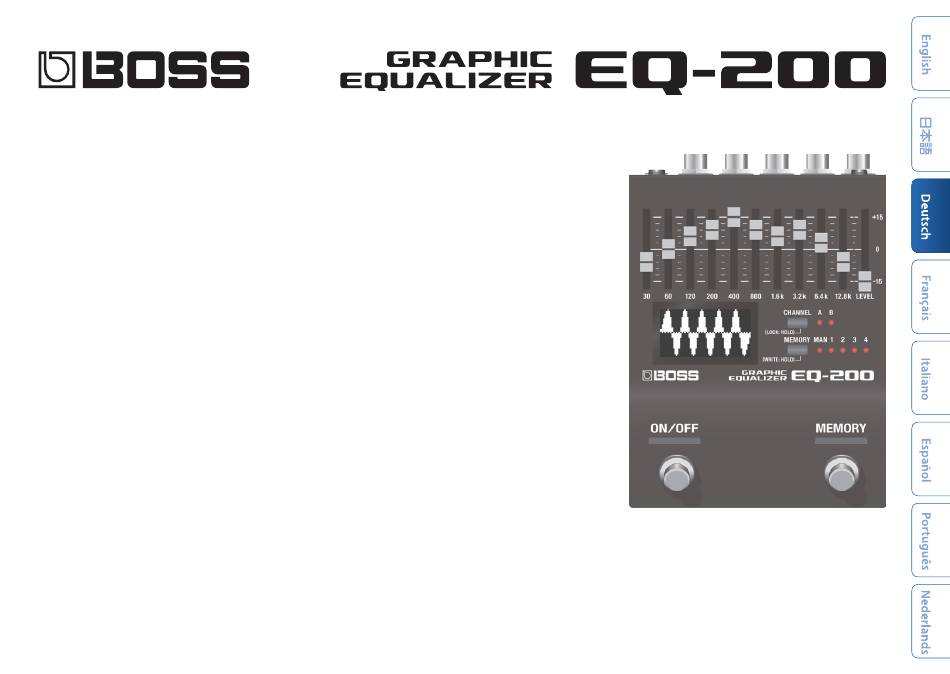

Die Bedienoberfläche und Anschlüsse Die Bedienoberfläche Graphischer Equalizer ein 10-Band Graphic Equalizer mit einer Pegelan- passung von ±15 dB in einem Frequenzbereich von 30 Hz–12.8 kHz (die Mittelfrequenz ist abhängig vom Typ). [LEVEL]-Regler ermöglicht das Ausgleichen des Lautstärke- Unterschieds, wenn zwischen Sound ohne Effekt und Sound mit Effekt umgeschaltet wird.
Seite 3
Die Bedienoberfläche und Anschlüsse CHANNEL-Anzeige zeigt den aktuell gewählten Kanal an. * Wenn der LINK-Parameter (S. 9) auf ON gesetzt ist, leuchten beide Anzeigen (A und B). [MEMORY]-Taster wählt einen Speicher aus bzw. ermöglicht das Sichern der Einstellungen (MANUAL, 1–4) (S. 6). MEMORY-Anzeige zeigt den aktuell gewählten Speicher an.
Seite 4
Die Bedienoberfläche und Anschlüsse Die Rückseite Beim Einschalten (Anschlüsse für Equipment) Schalten Sie das externe Equipment wie z.B. den Verstärker zuletzt ein. * Um Fehlfunktionen bzw. eventuellen Beschädigungen vorzubeugen, regeln Sie immer die Lautstärke auf Minimum und lassen Sie alle Beim Ausschalten Geräte ausgeschaltet, wenn Sie Kabelverbindungen vornehmen.
Seite 5
Die Bedienoberfläche und Anschlüsse Die Anschlüsse an der Seite Verwendung der Buchse als EXP Sie können ein Expression-Pedal anschließen (EV-30, EV-5, usw.; zusätzliches Zubehör) und darüber die Effekt-Lautstärke verändern. * Verwenden Sie nur das empfohlene Expression-Pedal. Die Benutzung von Expression-Pedalen anderer Hersteller kann zu Fehlfunktionen oder/und Beschädigungen des Geräts führen.
Sichern der Einstellungen und Umschalten der Speicherplätze Sichern von Einstellungen Umschalten der Speicherplätze Gehen Sie wie folgt vor. Gehen Sie wie folgt vor. Halten Sie den [MEMORY]-Taster gedrückt. Drücken Sie den [MEMORY]-Taster mehrfach hintereinander, um den gewünschten Im Display erscheint „WRITE TO:“. Speicherplatz auszuwählen.
Allgemeine Einstellungen (Menu) Zuweisen einer Funktion für externe Pedale Grundsätzliche Bedienung Sie können einen Fußschalter anschließen (FS-5U, FS-6, FS-7; Drücken Sie gleichzeitig die Taster [CHANNEL] zusätzliches Zubehör) und darüber die Speicherplätze bzw. Kanäle umschalten. und [MEMORY]. Verwenden Sie für diese Einstellungen die Parameter „C1 FNC“ bzw. Der Menu-Modus wird ausgewählt.
Seite 8
Allgemeine Einstellungen (Menu) Parameter MENU Parameter-Liste Beschreibung bestimmt die Funktion des an der CTL 1, 2/ EXP-Buchse angeschlossenen Expression- Parameter Beschreibung Pedals. EXP FNC bestimmt den Pegel des Kanals A. bestimmt die Funktion des [ON/OFF]- (EXPRESSION FUNCTION) Schalters, des [MEMORY]-Schalters bestimmt den Pegel des Kanals B.
Seite 9
Allgemeine Einstellungen (Menu) Parameter Parameter Beschreibung Beschreibung bestimmt, wie die Equalizer-Kanäle A und bestimmt, ob die Kanäle A und B die B verknüpft sind. gleichen Einstellungen besitzen. PARA OFF: Die INPUT/OUTPUT- Die Kanäle A und B können (PARALLEL): LINK Buchsen A und B sind jeweils mit den unabhängig voneinander eingestellt Kanälen A und B verbunden.
Seite 10
(LINK) bestimmt den Kontrast des Displays. CONTRAST 1-10 INPUT B EQ B OUTPUT B bestimmt, welcher Speicherplatz bei Empfang einer Program Change-Meldung aufgerufen wird. OFF, MEM, M-1–4 Die vom EQ-200 übertragenen PC#1–128 Programmnummern (PC#) Speicher Programm-Nummer MEMORY 1–4 2–5...
Seite 11
Allgemeine Einstellungen (Menu) STRUCT (STRUCTURE)= PARA (PARARELL), LINK = OFF arbeitet als 2x Mono-Equalizer. Gitarre Pre EQ INPUT A OUTPUT A EQ A nicht verknüpft INPUT B OUTPUT B EQ B Post EQ externer Distortion-Effekt STRUCT (STRUCTURE) = SERIES Wenn Sie im Gerät die Footswitch-Einstellungen auf A oder B stellen, arbeitet dieses mit zwei Mono- Equalizern in Reihe geschaltet.
Werksvoreinstellungen (Factory Reset) Achten Sie beim Einsetzen der Batterien auf die korrekte Ausrichtung (Polarität). Sie können die Einstellungen des EQ-200 wie folgt auf die Werksvoreinstellungen zurück setzen. Batterien sollten nur dann eingesetzt bzw. ausgetauscht werden, bevor das Gerät mit anderen Geräten verbunden wird. Damit...
Anhang Anbringen der Gummifüße Technische Daten Sie können bei Bedarf Gummifüße an der Unterseite des BOSS (EQ-200): GRAPHIC EQUALIZER Geräts befestigen. Alkaline-Batterie (AA, LR6) x 3 Befestigen Sie diese an den in der Abbildung Stromversorgung AC-Adapter (zusätzliches Zubehör) angegebenen Positionen.
