iluminize 541.411 Benutzerhandbuch

Vorschau ausblenden
1
2
3
4
5
6

Inhaltsverzeichnis

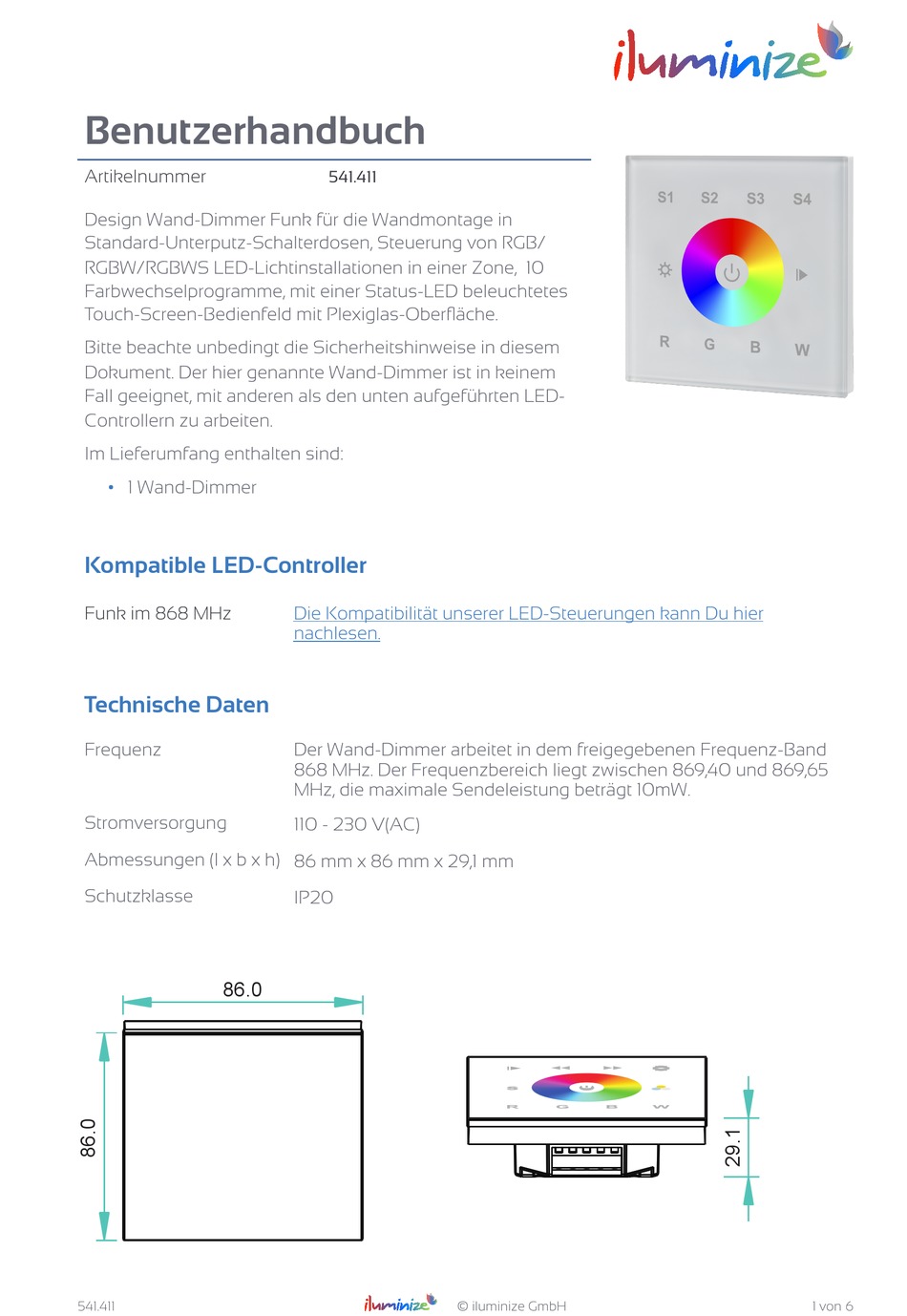

Benutzerhandbuch
Artikelnummer
Design Wand-Dimmer Funk für die Wandmontage in
Standard-Unterputz-Schalterdosen, Steuerung von RGB/
RGBW/RGBWS LED-Lichtinstallationen in einer Zone, 10
Farbwechselprogramme, mit einer Status-LED beleuchtetes
Touch-Screen-Bedienfeld mit Plexiglas-Oberfläche.
Bitte beachte unbedingt die Sicherheitshinweise in diesem
Dokument. Der hier genannte Wand-Dimmer ist in keinem
Fall geeignet, mit anderen als den unten aufgeführten LED-
Controllern zu arbeiten.
Im Lieferumfang enthalten sind:
•
1 Wand-Dimmer
Kompatible LED-Controller
Funk im 868 MHz
Technische Daten
Frequenz
Stromversorgung
Abmessungen (l x b x h) 86 mm x 86 mm x 29,1 mm
Schutzklasse
86.0
541.411
541.411
Die Kompatibilität unserer LED-Steuerungen kann Du hier
nachlesen.
Der Wand-Dimmer arbeitet in dem freigegebenen Frequenz-Band
868 MHz. Der Frequenzbereich liegt zwischen 869,40 und 869,65
MHz, die maximale Sendeleistung beträgt 10mW.
110 - 230 V(AC)
IP20
!
© iluminize GmbH
!
1
! von !
6
Inhaltsverzeichnis
loading

Verwandte Anleitungen für iluminize 541.411

Inhaltszusammenfassung für iluminize 541.411

  • Seite 1 868 MHz. Der Frequenzbereich liegt zwischen 869,40 und 869,65 MHz, die maximale Sendeleistung beträgt 10mW. Stromversorgung 110 - 230 V(AC) Abmessungen (l x b x h) 86 mm x 86 mm x 29,1 mm Schutzklasse IP20 86.0 541.411 © iluminize GmbH ! von !

  • Seite 2: Montage

    Lichtquelle. Damit ist die Kopplung abgeschlossen. Durch Wiederholen der Schritte 1. bis 6. kannst Du nacheinander beliebig viele LED-Controller mit dem Wand-Dimmer koppeln. Alle so gekoppelten LED-Controller derselben Zone werden durch den Wand- Dimmer synchron eingestellt. 541.411 © iluminize GmbH ! von !

  • Seite 3: Bedienung

    Die Richtung des Dimmens ändert sich, wenn du die Taste kurz loslässt und dann wieder lange drückst. Durch längeres Berühren dieses Feldes dimmst Du gleichzeitig alle Farben heller bzw. dunkler. Die Änderungsrichtung (heller bzw. dunkler) wechselt bei jedem erneuten längeren Berühren des Feldes. 541.411 © iluminize GmbH ! von !

  • Seite 4: Sicherheitshinweise

    Stromnetz unter Spannung steht. Es besteht die Gefahr eines elektrischen Schlages. Überprüfe die Verkabelung sehr gewissenhaft, um einen Kurzschluss und die damit verbundene Zerstörung des Gerätes zu vermeiden. Im Falle eines Kurzschlusses erlischt der Garantieanspruch. 541.411 © iluminize GmbH ! von !

  • Seite 5: Garantiebedingungen

    Sturz, Schläge, Feuer, Feuchtigkeit, Wasser, Staub, Chemikalien, Temperatur sowie Überspannung beschädigt wurden. Die Garantie erlischt ebenfalls, wenn technische Modifikationen an dem Gerät vorgenommen wurden, auch wenn diese unter Umständen nicht die Ursache des technischen Defekts waren. 541.411 © iluminize GmbH ! von !

  • Seite 6: Eu-Konformitätserklärung

    EU-Konformitätserklärung Hiermit erklärt iluminize GmbH, dass der Funkanlagentyp [541.411] der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://www.iluminize.com/de/shop/led-bedienungsanleitungen/ anleitungen-wand-dimmer.html Haftungsausschluss Alle Anweisungen dieser Bedienungsanleitung und ggf. denen von weiteren verwendeten Komponenten sind unbedingt zu befolgen. Lies die Bedienungsanleitung vor der Installation und Inbetriebnahme bitte gründlich durch.
