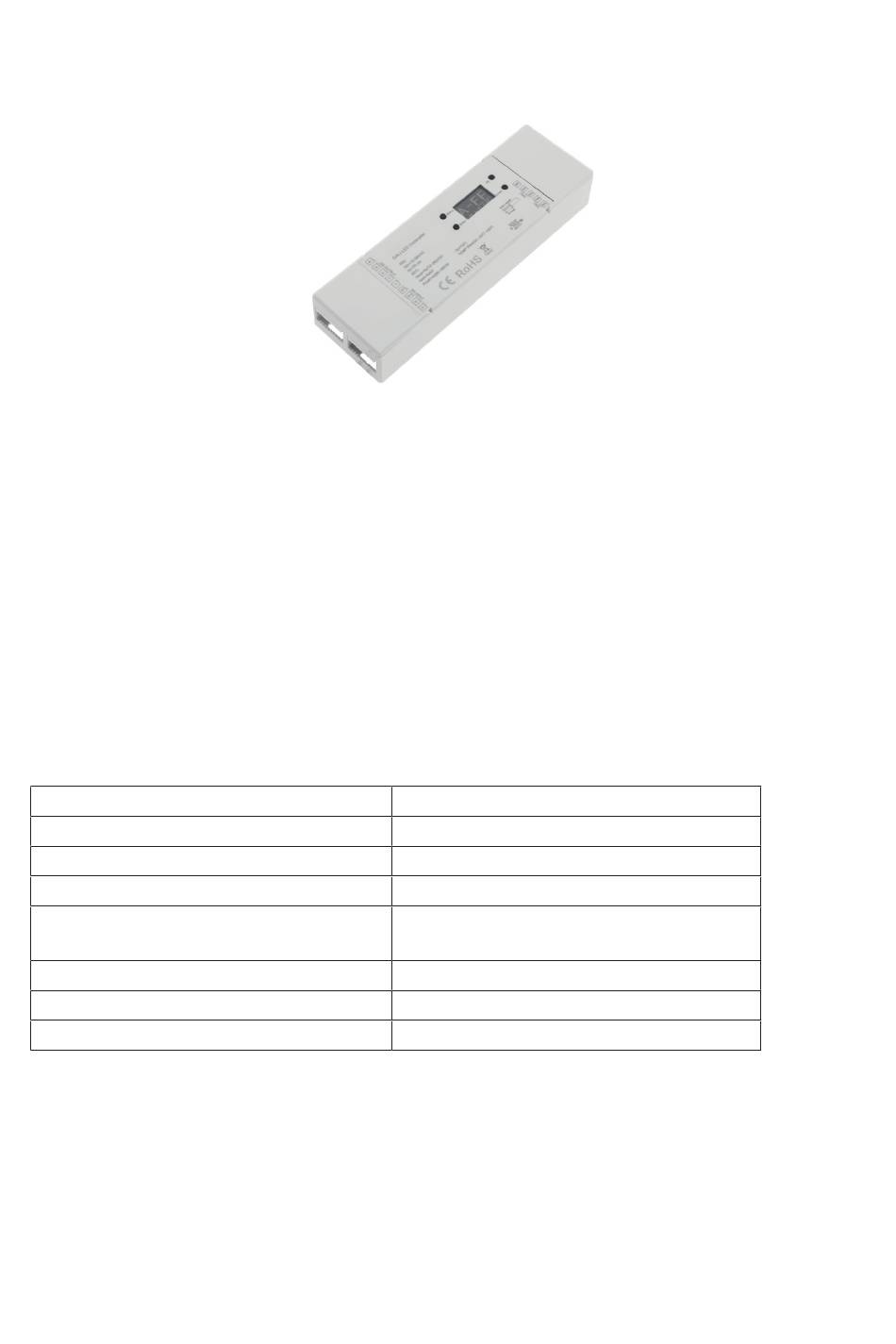

LED DALI PWM Dimmer Mono 1-4 Kanal - DT6 mit OLED Display
Bedienungsanleitung
1. Produktbeschreibung
Mit dem DALI PWM Dimmer 1-4 Kanal - DT6 kann man 1 bis 4 DALI Adressen vergeben und
somit Mono, TW, RGB und RGBW Streifen sowie Flexborads anschließen. Jeder Kanal kann
separat angesteuert und adressiert werden. Mittels Tasten und OLED Display können die Anzahl
der Kanäle bestimmt sowie die entsprechenden DALI-Adressen und die DALI Gruppen-
zuordnungen vorgenommen werden. Der Dimmer verfügt über 4 Ausgangskanäle mit je
5A Ausgangsstrom. Eine Leistungssteigerung durch Brücken der Ausgänge ist nicht möglich,
bei 1-3 Kanal-Betrieb werden aber mehrere Ausgangskanäle synchron angesteuert.
2. Leistungsparameter
Versorgungsspannung
Max. Ausgangsstrom
Max. Ausgangsleistung
Eingangssignal
Ausgangssignal
Anschlussklemmen
Abmessung (L x B x H)
Gewicht
3. Beschreibung
1. Betriebsspannung 12-36VDC
2. Vier PWM Ausgangskanäle mit gemeinsamen Pluspol
3. Jedes Gerät wird über eine einzige DALI-Adresse angesteuert
4. PWM Ausgangsfrequenz zwischen 250HZ und 30KHz in Stufen einstellbar
5. DALI Master Funktion
6. Mittels Tasten und OLED Display können die DALI-Adresse, Grupppenzuordnung sowie
weitere Parameter wie Min/Max. Level, Power on Level, System Failure Level, Fade Time,
Fade Rate und DT8 Colour Type eingestellt werden.
Artikel Nr.: LC-004-034
12-36VDC
4 Kanäle x 5A
4x60W (12V) oder 4x120W (24V)
DALI
PWM Frequenz 250HZ bis 30KHz in 11
Stufen einstellbar
Steckklemmen mit 0,5mm² bis 1,5mm²
170 x 53,4 x 28mm
137g
Werbung
Verwandte Anleitungen für Dali DT6
Inhaltszusammenfassung für Dali DT6
- Seite 1 Artikel Nr.: LC-004-034 1. Produktbeschreibung Mit dem DALI PWM Dimmer 1-4 Kanal - DT6 kann man 1 bis 4 DALI Adressen vergeben und somit Mono, TW, RGB und RGBW Streifen sowie Flexborads anschließen. Jeder Kanal kann separat angesteuert und adressiert werden. Mittels Tasten und OLED Display können die Anzahl der Kanäle bestimmt sowie die entsprechenden DALI-Adressen und die DALI Gruppen-...
- Seite 2 2) Klicken Sie zum Aufrufen auf die Schaltfläche „Enter“. Die Eingabetaste bewegt den Cursor zur Ziffer nach „Total ch:“, dann klicken Sie auf die Schaltflächen „Auf“ und „Ab“ um die DALI Adressen Anzahl 4/3/2/1 auszuwählen. Für 4 PWM-Ausgänge bestätigen Sie mit der Eingabetaste.
- Seite 3 1, „Adr 2“ dient zum Konfigurieren von Ausgang 2, „Adr 3“ dient zum Konfigurieren der Ausgänge 3 und 4.) • Wenn Sie „Total ch:“ auf 2 eingestellen, werden 2 PWM-Ausgänge mit 2 DALI-Adressen belegt, einer für die PWM-Ausgänge 1 und 3 und der andere für PWM-Ausgänge 2 & 4. (In den folgenden Anweisungen zur Inbetriebnahme und Konfiguration bedeutet „Alle adressieren“...
- Seite 4 Set Addr. 1) Sobald die Anzahl der DALI-Adressen eingestellt ist, klicken Sie auf die Schaltfläche „Menü“, um in die Menüauswahl zurückzukehren. Klicken Sie auf „Auf“ und „Ab“, um „1. set Addr.” einzustellen. 2) Klicken Sie auf die Schaltfläche „Enter“, um die eingestellte Adressschnittstelle aufzurufen. Es gibt 4 Adressen für jeweils 4 PWM-Ausgänge:...
- Seite 5 3) Die 4 PWM-Ausgänge können insgesamt 16 Gruppen (G0-G15) zugeordnet werden. Klicken Sie auf „Enter“, um den Cursor auf die Ziffer zu bewegen. Klicken Sie nach „G0:“ auf „Auf“ und „Ab“, um 0/1 auszuwählen. 0 bedeutet, dass die ausgewählten PWM-Ausgänge nicht dazu gehören Gruppe, und 1 bedeutet, dass es zur Gruppe gehört.
- Seite 6 go to Scene 1) Klicken Sie auf die Schaltfläche „Menü“, um zur Menüauswahloberfläche zurückzukehren. Kli- cken Sie auf „Up“ und „Down“ -Tasten um zur Auswahl von „4. go to Scene“ zu gelangen. 2) Klicken Sie auf „Enter“, um das Menü „4. go to Scene“ aufzurufen. Es können insgesamt 16 kon- figurierte Szenen abgerufen werden (scene0-scene15).
- Seite 7 Empfindlichkeit vom menschlichen Auge und wird möglicherweise nicht als gleichmässig empfunden werden. • logarithmisch: Der Lichtstrom der Leuchte wird logarithmisch während der stufenlosen Einstellung gemäß der DALI Spezifikation geändert. Dies entspricht der Empfindlichkeit des menschlichen Auges und wird daher als gleichmässig empfunden.
- Seite 8 „Mode“ und dann „Up“ und „Down“, um „0/1“ auszuwählen, dann klicken Sie zur Bestätigung auf „Enter“. 0 = positives Dimmen. In diesem Modus wird die Lichtintensität erhöht, wenn sich der DALI-Wert von 000 auf 254 ändert - von 0% auf 100%.
- Seite 9 Die ausgewählte Fade Rate wird in Stufen pro Sekunde angegeben. Diese kann von 01-15 Stufen pro Sekunde eingegeben werden. Anmerkung: 07 Stufen pro Sekunde ist DALI Standard eingestellt. 15 Stufen pro Sekunde ist die schnellste Fade Rate und 01 Stufe pro Sekunde ist die...
- Seite 10 Eingabe gespeichert wird, drücken Sie „Enter“ und der Cursor springt auf „Power on:“ zurück. Der Mindestpegel kann zwischen 000 (0%) - 254 (100%) - 255 (MASKE) einge- stellt werden. 3) Der gewählte Wert wird als Wert bei Ausfall der DALI-Leis- tung gesetzt.
- Seite 11 DALI Standard Parameter Erklärung 1) Drücken Sie auf „Menü“ um zur Menüauswahl zu gelangen. Danach wählen Sie mit „Up“ oder „Down“ den Menüpunkt „9. set Power on“ aus. 2) Klicken Sie auf die Schaltfläche „Enter“, um die eingestellte Schnittstelle für die Systemfehlerstufe aufzurufen. Klicken Sie auf „Enter“ um den Cursor auf die erste Ziffer nach „Sys fail:“zu setzen.
- Seite 12 Anschluss Diagram Produkt Abmessungen...
