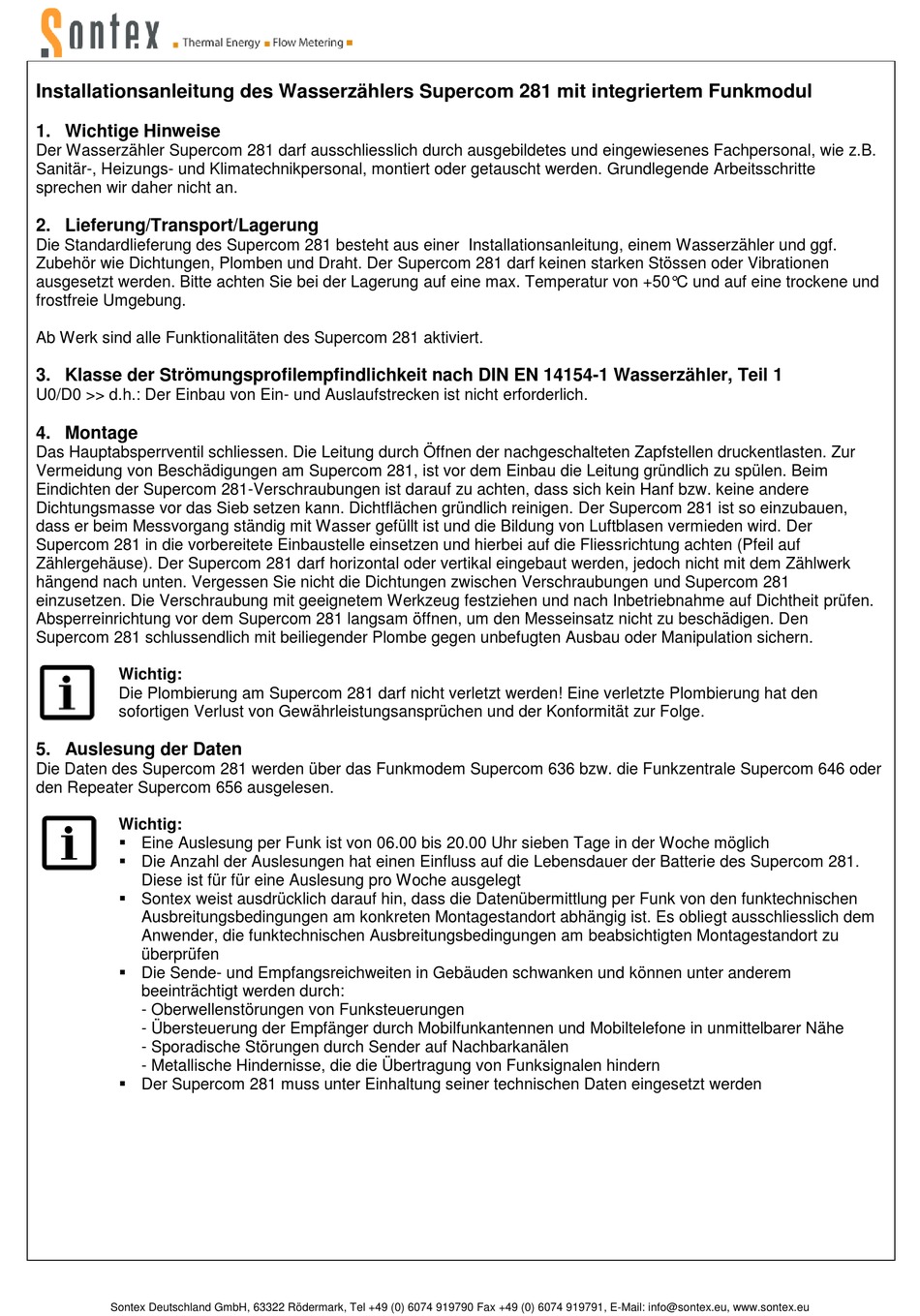

Sontex Supercom 281 Installationsanleitung

Installationsanleitung des Wasserzählers Supercom 281 mit integriertem Funkmodul
1. Wichtige Hinweise
Der Wasserzähler Supercom 281 darf ausschliesslich durch ausgebildetes und eingewiesenes Fachpersonal, wie z.B.
Sanitär-, Heizungs- und Klimatechnikpersonal, montiert oder getauscht werden. Grundlegende Arbeitsschritte
sprechen wir daher nicht an.
2. Lieferung/Transport/Lagerung
Die Standardlieferung des Supercom 281 besteht aus einer Installationsanleitung, einem Wasserzähler und ggf.
Zubehör wie Dichtungen, Plomben und Draht. Der Supercom 281 darf keinen starken Stössen oder Vibrationen
ausgesetzt werden. Bitte achten Sie bei der Lagerung auf eine max. Temperatur von +50°C und auf eine trockene und
frostfreie Umgebung.
Ab Werk sind alle Funktionalitäten des Supercom 281 aktiviert.
3. Klasse der Strömungsprofilempfindlichkeit nach DIN EN 14154-1 Wasserzähler, Teil 1
U0/D0 >> d.h.: Der Einbau von Ein- und Auslaufstrecken ist nicht erforderlich.
4. Montage
Das Hauptabsperrventil schliessen. Die Leitung durch Öffnen der nachgeschalteten Zapfstellen druckentlasten. Zur
Vermeidung von Beschädigungen am Supercom 281, ist vor dem Einbau die Leitung gründlich zu spülen. Beim
Eindichten der Supercom 281-Verschraubungen ist darauf zu achten, dass sich kein Hanf bzw. keine andere
Dichtungsmasse vor das Sieb setzen kann. Dichtflächen gründlich reinigen. Der Supercom 281 ist so einzubauen,
dass er beim Messvorgang ständig mit Wasser gefüllt ist und die Bildung von Luftblasen vermieden wird. Der
Supercom 281 in die vorbereitete Einbaustelle einsetzen und hierbei auf die Fliessrichtung achten (Pfeil auf
Zählergehäuse). Der Supercom 281 darf horizontal oder vertikal eingebaut werden, jedoch nicht mit dem Zählwerk
hängend nach unten. Vergessen Sie nicht die Dichtungen zwischen Verschraubungen und Supercom 281
einzusetzen. Die Verschraubung mit geeignetem Werkzeug festziehen und nach Inbetriebnahme auf Dichtheit prüfen.
Absperreinrichtung vor dem Supercom 281 langsam öffnen, um den Messeinsatz nicht zu beschädigen. Den
Supercom 281 schlussendlich mit beiliegender Plombe gegen unbefugten Ausbau oder Manipulation sichern.
Wichtig:
Die Plombierung am Supercom 281 darf nicht verletzt werden! Eine verletzte Plombierung hat den
sofortigen Verlust von Gewährleistungsansprüchen und der Konformität zur Folge.
5. Auslesung der Daten
Die Daten des Supercom 281 werden über das Funkmodem Supercom 636 bzw. die Funkzentrale Supercom 646 oder
den Repeater Supercom 656 ausgelesen.
Wichtig:
 Eine Auslesung per Funk ist von 06.00 bis 20.00 Uhr sieben Tage in der Woche möglich
 Die Anzahl der Auslesungen hat einen Einfluss auf die Lebensdauer der Batterie des Supercom 281.
Diese ist für für eine Auslesung pro Woche ausgelegt
 Sontex weist ausdrücklich darauf hin, dass die Datenübermittlung per Funk von den funktechnischen
Ausbreitungsbedingungen am konkreten Montagestandort abhängig ist. Es obliegt ausschliesslich dem
Anwender, die funktechnischen Ausbreitungsbedingungen am beabsichtigten Montagestandort zu
überprüfen
 Die Sende- und Empfangsreichweiten in Gebäuden schwanken und können unter anderem
beeinträchtigt werden durch:
- Oberwellenstörungen von Funksteuerungen
- Übersteuerung der Empfänger durch Mobilfunkantennen und Mobiltelefone in unmittelbarer Nähe
- Sporadische Störungen durch Sender auf Nachbarkanälen
- Metallische Hindernisse, die die Übertragung von Funksignalen hindern
 Der Supercom 281 muss unter Einhaltung seiner technischen Daten eingesetzt werden
Sontex Deutschland GmbH, 63322 Rödermark, Tel +49 (0) 6074 919790 Fax +49 (0) 6074 919791, E-Mail: info@sontex.eu, www.sontex.eu
