Inhaltszusammenfassung für EuM-Agrotec Vibrocat HG serie
- Seite 1 EuM - Vibrocat HG Betriebsanleitung Januar 2020 Vibrocat HG Originalbetriebsanleitung EuM-Agrotec • Inhaber: Rainer Epple • Ohmdener Straße 2 • D-73271 Holzmaden Tel.: 0049-(0)7023-744344 • Fax: 0049-(0)7023-744345 E-mail: info@eum-agrotec.de • Internet: www.eum-agrotec.de...
-
Seite 3: Inhaltsverzeichnis
• Vorbereitungen am Schlepper • Ankuppeln am Schlepper • Straßentransport Einstellungen am Vibrocat • Grundeinstellungen (Deichsel und Tandem-Stützräder) • Einstellungen auf dem Feld (Arbeitstiefe, Randscheiben, Walzen) Schare auswechseln Wartung und Pflege Beleuchtung Hydraulikpläne für hydraulisch klappbaren Vibrocat VC - HG Konformitätserklärung EuM-Agrotec... -
Seite 4: Einleitung
Störungen und Unfälle und erhöht die Lebensdauer der Maschine. Für Schäden und Betriebsstörungen, die sich aus Nichtbeachtung der Betriebsanleitung ergeben, übernimmt EuM-Agrotec, Inhaber: Rainer Epple, keine Haftung. Stellen Sie bitte sicher, dass alle Anwender dieses Gerätes die Betriebsanleitung und insbesondere die Sicherheitshinweise gelesen und verstanden haben. -
Seite 5: Sicherheitshinweise
• Zulässige Achslasten, Gesamtgewichte und Transportabmessungen nicht überschreiten. • Transportausrüstungen - wie z.B. Beleuchtung, Warneinrichtungen und evtl. Schutzeinrichtungen überprüfen und anbauen! • Auslöseseile für Schnellkupplungen müssen lose hängen und dürfen in der Tieflage nicht selbst auslösen! • Während der Fahrt den Fahrerstand niemals verlassen! EuM-Agrotec... -
Seite 6: Hydraulikanlage
Die Austauschschlauchleitungen müssen den technischen Anforderungen des Geräteherstellers entsprechen! • Unter hohem Druck austretende Flüssigkeiten (Hydrauliköl) können die Haut durchdringen und schwere Verletzungen verursachen! Bei Verletzungen sofort einen Arzt aufsuchen! Infektionsgefahr! • Vor Arbeiten an der Hydraulikanlage Geräte absetzen. Anlage drucklos machen und Motor abstellen! EuM-Agrotec... -
Seite 7: Hydraulikschläuche Und -Schlauchleitungen
Abstützelemente vornehmen! • Bei Ausführung von elektrischen Schweißarbeiten am Traktor und angebautem Gerät, Kabel am Generator (Lichtmaschine) und der Batterie abklemmen! • Ersatzteile müssen mindestens den vom Gerätehersteller festgelegten technischen Anforderungen entsprechen! Dies ist z. B. durch Originalersatzteile gegeben! EuM-Agrotec... -
Seite 8: Warnbildzeichen
Bei Betätigung des Krafthebers außerhalb des Hubbereichs der Dreipunktaufhängung bleiben. Nicht auf die Maschine steigen, wenn der Motor läuft. Nicht im Schwenkbereich des Gerätes aufhalten. (Nur beihydraulisch klappbarem Vibrocat) Warnhinweis: Im Neuzustand sind die Zinken der Sterncrackerwalzen scharfkantig. Es besteht Verletzungsgefahr! EuM-Agrotec... -

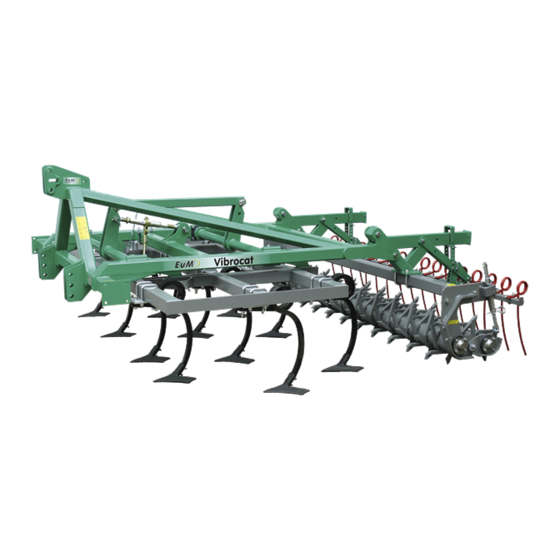

Seite 9: Beschreibung
• Vierbalkige Werkzeugfelder mit NonStop-Zinken 50x25 mm und EuM-Gänsefußsscharen 320/8 mm. • Hydraulische Tiefenverstellung mit Skala. • Klappteile mit Tandem-Stützrädern 225/55 R12. • Schnellwechselvorrichtung für Nachlaufwalzen (Einsatz ohne Walze problemlos möglich). • Sterncrackerwalzen, Tandem-Winkelstab-Walzen, Federbandwalzen, Stachelwalzen, dreibalkiger Striegel. • Arbeitsbreiten: 5,00 m, 6,00 m und 7,00 m EuM-Agrotec... -
Seite 10: Kundendienst
(Bitte tragen Sie die Daten jetzt gleich in die markierten Felder ein.) Ihre Adresse mit Telefon Typenangabe Vibrocat HG Maschinennummer Kaufdatum Datum des Schadeneintritts Bisherige Einsatzfläche Beschreibung des Schadens Foto Das Typenschild befindet sich in Fahrtrichtung links vorne am Gerät. EuM-Agrotec... -
Seite 11: Anbau Am Traktor
• Schlepperhydraulik auf Lageregelung schalten. • Gerät an die Unterlenker des Schleppers koppeln. • Unterlenker seitenstarr verriegeln. Alle Sicherungsstecker anbringen. • Hydraulikschläuche koppeln • Zweileitungs-Druckluftbremse an Zugfahrzeug anschließen. Schnellkupplungen der Hydraulik-an- schlüsse zur Vermeidung von Störungen immer sauber halten. EuM-Agrotec... -
Seite 12: Straßentransport
Transportposition wegen der Fahrsicherheit so niedrig wie möglich einstellen. • Zum Transport auf öffentlichen Straßen Beleuchtung und Warntafeln anbringen, Unterlenker verriegeln und Bedienungshebel der Hydraulik gegen Senken sichern. Beim Ersteinsatz alle Schraubverbindungen nach 2 – 3 Stunden nachziehen! Danach täglich überprüfen! EuM-Agrotec... -
Seite 13: Einstellungen Am Vibrocat
• Arbeitstiefe in die flachste Position bringen. Hydraulikzylinder (9) ganz ausfahren. • Tandem-Stützräder (7) hochkurbeln • Maschine auf den Boden ablassen, sodass alle Werkzeuge aufliegen. • Deichsel des Vibrocat mit der Spindel (6) so einstellen, dass die Unterlenker des Traktors zur Deichsel leicht ansteigen. EuM-Agrotec... -
Seite 14: Einstellungen Auf Dem Feld
Parallelogrammen aufgehängt und werden über ein DW-Steuerventil hydraulisch eingestellt. Die Arbeitstiefe kann dadurch auch während der Fahrt eingestellt werden. • Die eingestellte Arbeitstiefe kann vom Schleppersitz aus an der Skala (9) abgelesen werden. Gegebenenfalls muss an den Tandemstützrädern noch eine Feineinstellung erfolgen. EuM-Agrotec... -
Seite 15: Einstellungen An Den Walzen
• Besondere Einstellungen sind an der Tandem-Winkelstab- Walze nicht erforderlich. Es ist lediglich darauf zu achten, dass die Anbauteile der Walze im hinteren Loch (17) montiert sind, weil so die Gewichtsverteilung auf vordere und hintere Walze optimal ist. Federbandwalze Besondere Einstellungen sind nicht erforderlich. EuM-Agrotec... -
Seite 16: Schare Auswechseln
• Zum Scharwechsel mit einem geeigneten Schraubenzieher durch das Loch (23) auf die Feder (22) drücken und das Schar mit einem Hammer von der Halterung schlagen. • Neues Schar ansetzen und mit Hammerschlag auf die Halterung treiben bis die Nase der Feder einrastet. EuM-Agrotec... -
Seite 17: Wartung Und Pflege
täglich schmieren: Walzenlagerung wöchentlich schmieren: Unterlenkerdeichsel, Lagerung der Klappteile, Pendelachsen der Tandemräder, Hubwerk der Räder, Steuergestänge der Deichsel gelegentlich schmieren: Deichselspindel, Schwenklager der Werkzeugrahmen, Klappzylinder, Bremsenwelle EuM-Agrotec... - Seite 18 • Maschine gründlich reinigen. • Alle Schraubverbindungen nachziehen. • Maschine abschmieren und Dreh-, Steuer- und Gewindeteile ölen • Gerät mit Korrosionsschutz einsprühen. Abstellen des Vibrocat HG: Der Vibrocat HG darf nur auf Zinken und Walze mit ausgehobenem Fahrwerk abgestellt werden. EuM-Agrotec...
-
Seite 19: Beleuchtung
• Aktuelles Merkblatt, Verkehrsblatt Nr. 24 v. 31.12.2009. (zitiert aus: Barth; R., Duschek, H. & Walz, H., 2012: „Land- oder forstwirtschaftliche Fahrzeuge im Straßenverkehr“, Innenministerium Baden-Württemberg). EuM-Grubber mit Beleuchtung und Warntafeln. Vibrocat HG, hydraulisch klappbar, mit Warntafeln und Beleuchtung. EuM-Agrotec... -
Seite 20: Hydraulikpläne Für Hydraulisch Klappbaren Vibrocat Vc - Hg
Hydraulikpläne Hydraulischaltplan Vibrocat HG Klappung Hydraulischaltplan Vibrocat HG Arbeitstiefenverstellung EuM-Agrotec... - Seite 21 Hydraulikpläne Hydraulischaltplan Vibrocat HG Fahrwerk EuM-Agrotec...
-
Seite 22: Konformitätserklärung
EG - Konformitätserklärung EG-Konformitätserklärung nach Maschinenrichtlinie 2006/42/EG Der Hersteller EuM-Agrotec Inhaber: Rainer Epple Ohmdener Straße 2 73271 Holzmaden erklärt hiermit, dass folgendes Produkt Produktbezeichnung: Flachgrubber, halbgetragen Fabrikat: EuM-Vibrocat Serien-/Typenbeschreibung: VC HG 50 – VC HG 70 allen einschlägigen Bestimmungen der oben genannten Richtlinie – einschließlich deren zum Zeitpunkt der Erklärung geltenden Änderungen –... - Seite 24 EuM-Agrotec Inhaber: Rainer Epple Ohmdener Straße 2 73271 Holzmaden Telefon: +49-7023-744344 Telefax: +49-7023-744345 Email: info@eum-agrotec.de Internet: www.eum-agrotec.de...
