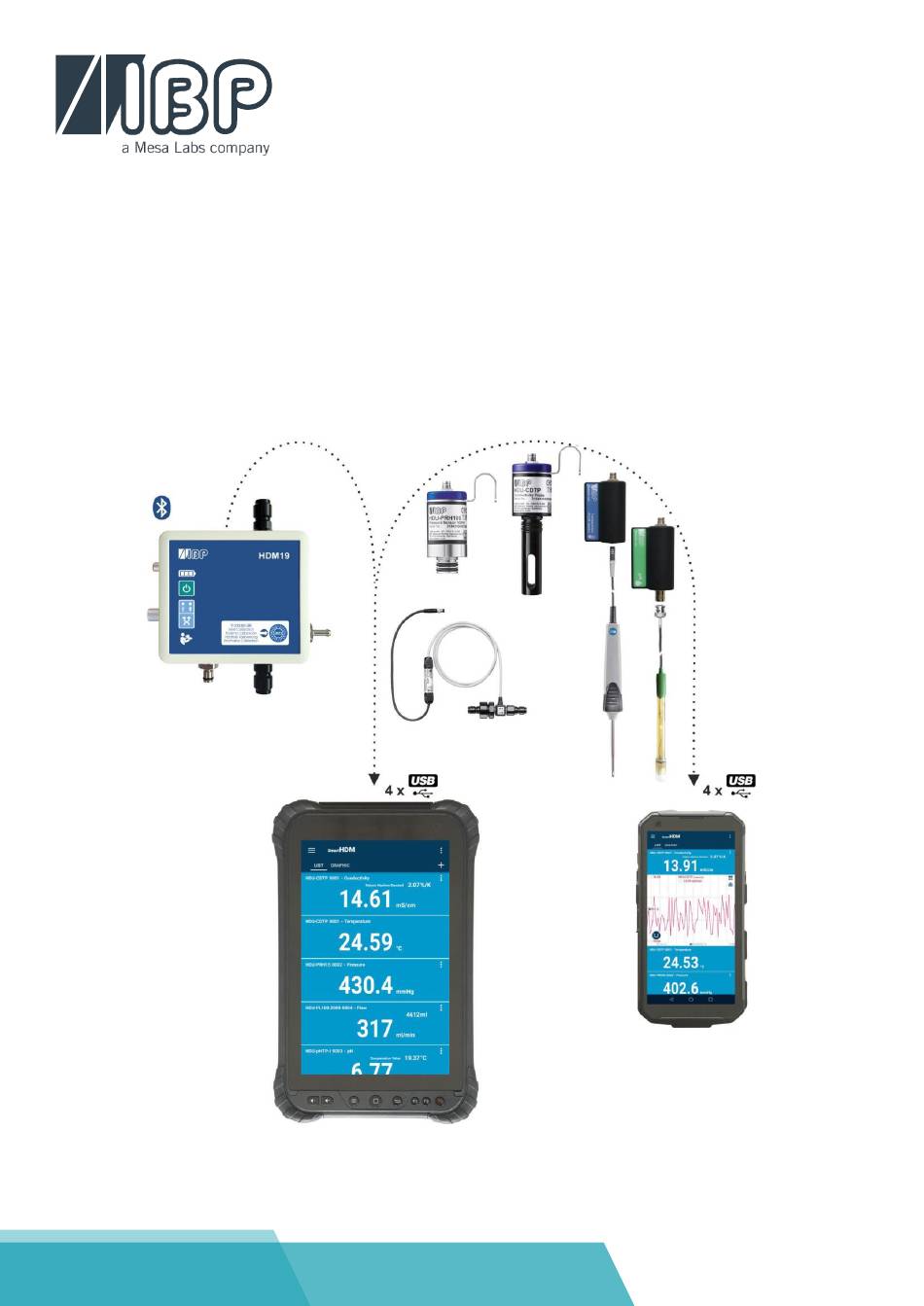

- Seite 1 SmartHDM Einführung und Sicherheitshinweise HDU-Sensoren HDM-Sensor-Module HDC64 HDC84 Dieses Dokument beschreibt die wichtigsten Funktionen des SmartHDM-Systems. Das vollständige Handbuch finden Sie unter http://www.ibpmt.com/d_pdf_hdc/SmartHDM_Manual_DE.pdf www.ibpmedical.com...
- Seite 2 Sicherheitshinweise Lesen Sie diese bitte zuerst. Zu Ihrer Sicherheit lesen und beachten Sie die folgenden Sicherheitshinweise sorgfältig. • Lesen Sie die vollständige Bedienungsanleitung des SmartHDM-Systems sorgfältig durch, bevor Sie das SmartHDM-System verwenden. • Lesen Sie das vollständige Handbuch der zu testenden Geräte, bevor Sie das SmartHDM-System mit den zu testenden Geräten verbinden.
-
Seite 3: Hdc64 Übersicht
1 HDC64 Übersicht Das HDC64 ist eine Kombination aus einem robusten SmartPhone mit Android- Betriebssystem und einem USB-Hub mit vier USB-A-Schnittstellen für den direkten Anschluss von Sensoren und Modulen. Weitere Informationen zum SmartPhone finden Sie in der Bedienungsanleitung des Geräts. USB-Schnittstelle zum Anschluss von Sensoren und Modulen www.ibpmedical.com... - Seite 4 Mit dem mitgelieferten Halter kann das Gerät an einer Infusionsstange befestigt oder als Stativ verwendet werden. Der Halter muss bis zum Anschlag in die Befestigungslöcher auf der Rückseite geschoben werden, damit die Verriegelung funktioniert. Je nach Anwendung kann der Halter gedreht werden. Der Ladeport des USB-C-Anschlusses hat keine USB-Funktionalität.
-
Seite 5: Hdc84 Übersicht
2 HDC84 Übersicht Der HDC84 ist ein robustes Smart Device mit einem Android-Betriebssystem. Er verfügt über vier USB-A-Schnittstellen für den direkten Anschluss von Sensoren und Modulen. Die Tasten auf der Vorderseite verfügen über die Standard Android Funktionalität. Lautsprecherlautstärke Zeigt das Hauptmenü an. Ein kurzer Druck zeigt den Startbildschirm an. - Seite 6 USB-Schnittstelle zum Anschluss von Sensoren und Modulen Mit dem mitgelieferten Halter kann das Gerät an einer Infusionsstange befestigt oder als Stativ verwendet werden. Der Halter muss bis zum Anschlag in die Befestigungslöcher auf der Rückseite geschoben werden, damit die Verriegelung funktioniert. Je nach Anwendung kann der Halter gedreht werden.
- Seite 7 3 Android-Betriebssystem Wenn Sie mit dem Android-Betriebssystem nicht vertraut sind, öffnen Sie bitte Google-Play auf Ihrem Android-Gerät und suchen Sie nach der "Android-Schnellstartanleitung". 4 SmartHDM Software-Installation Die neueste Version von SmartHDM ist bei Google-Play unter Mesa SmartHDM verfügbar. Um die App zu installieren, folgen Sie den Anweisungen in Google-Play. SmartHDM funktioniert mit Android Version 7 und höher.
-
Seite 8: Smarthdm Allgemeine Nutzung
6 SmartHDM Allgemeine Nutzung Die SmartHDM App zeigt Messwerte sowohl digital als auch grafisch an. 6.1 ALLGEMEINE FUNKTIONALITÄT Kopfbereich - ermöglicht die Auswahl der Einstellungen und der dreiHauptanzeigen. ListeGrafik + + erlaubt das Hinzufügen von a: Berechnungsmodule oder Bluetooth-Verbindungen von gefundenen Geräten. Wenn die Darstellung der Messwerte anders aussieht als im linken Bild, gehen Sie bitte wie folgt vor: Öffnen Sie die Android-Einstellungen... -
Seite 9: Listenanzeigefunktionalität
6.3 LISTENANZEIGEFUNKTIONALITÄT Abhängig von den angeschlossenen Sensoren oder Geräten werden verschiedene Anzeigen dargestellt. Diese Anzeige ist eine Einwertanzeige ohne zusätzliche Funktionalität im Anzeigebereich. Dies ist eine zweiwertige Anzeige. Hier ist der obere Wert der kumulierte Betrag. Dies ist eine zweiwertige Anzeige, die eine Einstellung anzeigt. - Seite 10 Zeigt die Einstellungen für Nachfolgendfinden Sie ein Beispiel für die Einstellungen den jeweiligen des Leitfähigkeits-/Temperatursensors HDU-CDTP. Sensor an. Der Name des Gerätes kann bearbeitet werden. Wenn Sie ein Leerzeichen eingeben, wird nur die Messgröße angezeigt. Die Farbe der Anzeige-Kachel kann ausgewählt werden. Bei einigen Sensoren können die Einheiten ausgewählt werden.
-
Seite 11: Grafikdisplay-Funktionalität
6.4 GRAFIKDISPLAY-FUNKTIONALITÄT Abhängig von den angeschlossenen Geräten werden verschiedene Anzeigen angezeigt. Kopfbereich - ermöglicht die Auswahl der Einstellungen und der Hauptanzeigen,Liste - Grafik Wertanzeigebereich Funktionstasten SchaltflächenimKopfbereich Ermöglicht das Vergrößern oder Verkleinern der Darstellung. Führt zu Grafikeinstellungen Grafikeinstellungen Berühren und schieben, um die Reihenfolge eines Kanals in der Grafik zu definieren. - Seite 12 Funktionstasten Die linke Funktionstaste führt zu Alle Funktionen sind selbsterklärend. Weitere Informationen finden Sie im SmartHDM- Benutzerhandbuch. Die rechte Funktionstaste führt zu Alle Funktionen sind selbsterklärend. Weitere Informationen finden Sie im SmartHDM- Benutzerhandbuch. www.ibpmedical.com...
-
Seite 13: Hdu-Sensoren Und Schnittstellen
7 HDU-Sensoren und Schnittstellen 7.1 SCHNITTSTELLENKABEL In Verbindung mit HDC- oder anderen Android-Geräten wird für jeden HDU-Sensor eines dieser Kabel benötigt. Artikel-Nr.: 31.0485.20 HDU-Sensorkabel USB-A, 1,8 m lang 31.0485.20 In Verbindungmit den HDC-Geräten erforderlich. HDU-Sensorkabel USB-C, 1,8 m lang 31.0485.31 Zur Verwendung in Verbindung mit Smartphones 7.2 HAKEN &... -
Seite 14: Hdu-Ph-I Interface Für Ph-Elektroden
7.4 HDU-FL DURCHFLUSSSENSOR Spülen Sie den Durchflusssensor nach Gebrauch einige Minuten lang mit deionisiertem Wasser. Verwenden Sie den Sensor nur in der angegebenen Durchflussrichtung. Falsche Durchflussrichtung kann den Sensor beschädigen. Bittereinigen Sie den Einlassfilter regelmäßig. 7.5 HDU-PH-I INTERFACE FÜR PH-ELEKTRODEN Um Alterungs- und Speichereffekten entgegenzuwirken, muss die pH-Elektrode zyklisch justiert werden. -
Seite 15: Hdm18 Und Hdm19 Module
8 HDM18 und HDM19 Module Sensormodule für die Hämodialyse. 8.1 ÜBERBLICK Anschluss Dialysat Ausgang HDU-Sensor- Schnittstelle Rückseite des Moduls. Computer- und Ladeschnittstelle Auslass des Belüftungsventils Nur bei UM- Versionen Öffnungen für den AnschlussDialysat Druckanschluss extern IV-Stangenhalter. Eingang 8.2 Handhabung Diese Anzeigen und Tasten sind nur beim HDM19 verfügbar. EIN/AUS-Taste Verbindungsanzeige USB Bluetooth... - Seite 16 Um Ablagerungen in der Leitfähigkeitselektrode zu vermeiden, muss der Strömungskanal nach Gebrauch mit RO-Wasser gespült werden. Wenn Sie den Strömungskanal desinfizieren möchten, schließen Sie das HDM-Modul an ein Dialysegerät an und starten Sie ein Desinfektionsprogramm. Version 20191014 P/50/40/20/ WPF Kontakt IBP Medical GmbH Ikarusallee 15 D 30179 Hannover Deutschland Telefon:...
