Originalbetriebsanleitung
Translation of the original Operating Instructions
Diese Anleitung unbedingt dem Bedienpersonal
Please forward these operating instructions to your
Schmid & Wezel GmbH & Co.
Maschinenfabrik
Maybachstraße 2
D-75433 Maulbronn
Schmid & Wezel
75433 Maulbronn
Germany

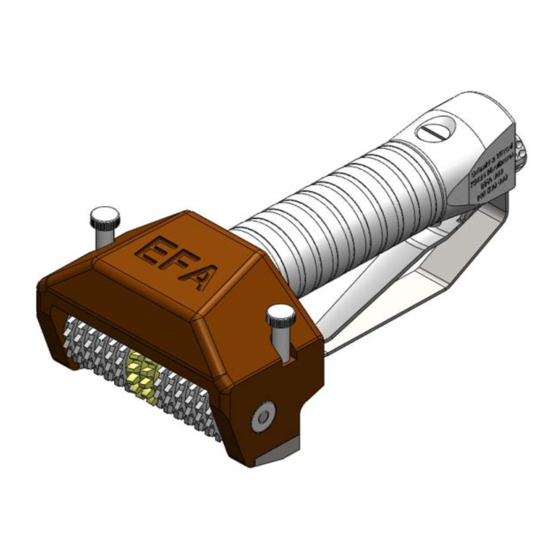

Handabschwarter
Manual Derinder
EFA 900
Wichtige Informationen:
aushändigen!
Important Information:
operating personnel!
Betriebsanleitungsnummer
Manual Number
001 580 556
Tel.: +49(0)7043 / 102-0
Fax: +49(0)7043 / 102-78
E-Mail: efa-verkauf@efa-germany.de
Internet: www.efa-germany.de
Ausführung / Version
10 / 2015

Kapitel

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für EFA 900

  • Seite 1 Originalbetriebsanleitung Translation of the original Operating Instructions Handabschwarter Manual Derinder EFA 900 Wichtige Informationen: Diese Anleitung unbedingt dem Bedienpersonal aushändigen! Important Information: Please forward these operating instructions to your operating personnel! Schmid & Wezel GmbH & Co. Tel.: +49(0)7043 / 102-0...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Verwendung, Lieferumfang, Zubehör ..............3 Symbole in dieser Anleitung ................ 3 Bestimmungsgemäße Verwendung ............. 3 Restgefahren ....................3 Wer darf den Handabschwarter bedienen? ..........3 Umbauten und Veränderungen am Handabschwarter ......... 3 Lieferumfang ....................4 Zubehör ....................... 4 Sicherheitshinweise ..................... 4 Allgemeine Sicherheitshinweise ..............

  • Seite 3: Verwendung, Lieferumfang, Zubehör

    vorher Rücksprache mit der Firma Schmid & 1. Verwendung, Lieferumfang, Wezel GmbH & Co. (S&W) halten. Zubehör Bei allen anderen Anwendungen muss auf Unfallgefahr bzw. erhöhten Verschleiß Hinweise, unbedingt lesen! hingewiesen werden. Bei Zuwiderhandlung haftet allein der Benutzer. Diese Anleitung richtet sich an den Maschinen- bediener.

  • Seite 4: Lieferumfang

     Bewahren Sie den Handabschwarter sicher Funktion der Maschine! auf. Unbenutzte Geräte an einem trockenen Ort aufbewahren.  Verwenden Sie nur EFA-Originalzubehör. Tragen Sie die empfohlene Bei Missachtung erlischt die Gewährleis- persönliche Schutzaus- tung. Ein Gebrauch anderer Einsatzwerk- rüstung! zeuge oder Zubehör kann zudem verlet- zungsgefährdend für Sie sein.

  • Seite 5: Anschluss Und Inbetriebnahme

    3. Anschluss und Inbetriebnahme 3.1 Installation Den Handabschwarter nur im ausgeschalteten Zustand an an das Drucknetz anschlies- sen. Vorsicht! Abb. 1 Anschluss der Zuluftleitung Stolpergefahr! Druckluftleitungen außerhalb Die Wartungseinheit ist so einzustellen, dass des Verkehrsbereichs der Luft pro Minute 1-2 Tropfen Öl zugeführt verlegen.

  • Seite 6: Einschalten

    Am Ende eine Arbeitsschrittes den Hand- 5.1 Walzenwechsel abschwarter so nach oben drücken, dass das Messer den Schwartenstreifen ab- schneidet. Nur Original - EFA –  Ein Arbeitsabschnitt muss bis zum Ende Ersatzteile verwenden! durchgeführt werden, bis sich das abge- schnittene Schwartenstück von selbst vom...
  • Seite 7 (5) und Abdeckkappe (7) wieder in den 5.1.1 Entschwartungswalze Gerätekopf schieben und Walzenachse (1) einschrauben. Die Entschwartungswalze besteht aus zwei Teilen, die von dem antreibenden Schnecken- rad in der Mitte getrennt werden. Achten Sie auf die korrekte Um Schnittverletzungen zu vermeiden, ist es Richtung der Walzenzähne! ratsam, vor dem Walzenwechsel den Messer- Bei falschem Walzeneinsatz ist...

  • Seite 8: Wartung

    Ersatzklinge auf Messerhalter schrauben 6. Wartung  Schrauben (4) an Messerniederhalter (5) lösen (nicht ausschrauben!).  Alte Klinge (3) vorsichtig nach vorne aus Vor allen Wartungsarbeiten der Halterung (2) ziehen. Die alte Klinge (3) das Gerät vom Betriebsnetz kann entsorgt werden. trennen! ...

  • Seite 9: Wartungseinheit

    mit klarem, warmem Wasser abspülen. 6.2 Wartungseinheit  Die Walze unter einem starken Wasser- Für eine einwandfreie Funktion des Handab- strahl mit einer Bürste säubern. schwarters sollte die Wartungseinheit in regelmäßigen Abständen überprüft werden. Bei Verwendung von Reinigungsmitteln müssen Materialverträglichkeit und Hygiene- ...

  • Seite 10: Instandsetzung Und Fehlerbehebung

    7. Instandsetzung und Fehlerbehebung 7.1 Störungsliste Störung Ursache Behebung Luftfilter an Wartungseinheit Luftfilter wechseln verschmutzt korrekten Anschluss des Schlauches Schlauchkupplung lose Bei Betätigen des überprüfen Schalterhebels läuft Gerät Verschleißteile prüfen und ggf. nicht Motor- oder Getriebeteile defekt austauschen Geräteteile verrostet, da Wasser in Teile bzw.

  • Seite 11: Transport Und Lagerung

    8. Transport und Lagerung Die Maschine muss in einem trockenen, gelüfteten Raum gelagert werden. Die Maschine ist nach Kapitel 6.3 zu reinigen und in trockenem Zustand zu transportieren. Es ist darauf zu achten, dass die Maschine beim Transport nicht beschädigt wird. 9.

  • Seite 12: Technische Daten

    Technische Daten Produktname: EFA 900 Handabschwarter Produktnummer: 100 500 000 Bezeichnung Einheit Leistungsmerkmale Leistung 270 (Motorleistung) Betriebsdruck Luftverbrauch L/min Empfohlene Schlauchweite Anschlussgewinde Zoll G 1/8 Drehzahl 420 (Walze) Geräuschpegel dB(A) Vibration m/s² 0,22 Gewicht 1800 Tab. 2: Technische Daten Maßskizze Abb.

  • Seite 13: Liste Der Ersatz- Und Verschleißteile

    Liste der Ersatz- und Verschleißteile Handabschwarter EFA 900 (100500000) Schmid & Wezel Seite / Page Ausführung / Version 13 / 31 10 / 2015  ...
  • Seite 14 POS-NR BENENNUNG ARTIKELNUMMER MENGE Getriebe vst 007 012 517 Paßscheibe 003 012 638 Dichtring 001 344 121 Gehäuse 003 012 503 Senkschraube 001 326 426 Konusscheibe 003 012 847 Schnecke 003 012 515 Motor vst 008 012 508 Hinterplatte 007 006 842 Rotorspindel 003 012 510 Stator...
  • Seite 15 003 014 242 Zubehör Aufhängung vst. 007 012 860 Federzug 001 620 022 Wartungseinheit 001 367 024 EFA Spezial-Öl (5Liter ) 001 365 612 Tab. 3: Ersatz- und Verschleißteilliste Schmid & Wezel Seite / Page Ausführung / Version 15 / 31...

  • Seite 16: Konformitätserklärung

    Konformitätserklärung Schmid & Wezel Seite / Page Ausführung / Version 16 / 31 10 / 2015  ...

  • Seite 31: Declaration Of Conformity

    Declaration of conformity Schmid & Wezel Seite / Page Ausführung / Version 31 / 31 10 / 2015  ...
