HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen
PC's gibt, können wir Ihnen nur eine generelle Anleitung geben. Bei Unklarheiten halten Sie
sich bitte an die Bedienungsanleitung Ihres Computers.
1.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und ziehen
Sie bei allen Geräten den Netzstecker.
2.
Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und entfernen
Sie vorsichtig das Gehäuse.
3.
Suchen Sie einen freien PCI-Express Slot und stecken Sie die EX-3655 vorsichtig in den
ausgewählten PCI-Express Slot ein. Beachten Sie, dass die EX-3655 korrekt eingesteckt
ist und das kein Kurzschluss entsteht.
4.
Setzen Sie die passenden M.2 NGFF Module in die M.2 NGFF Slots der EX-3655 ein.
Achten Sie bitte darauf, dass das Modul richtig in dem Slot sitz, sodass kein Kurzschluss
entstehen kann.
5.
Jetzt können Sie das Computergehäuse wieder schließen.
TREIBER INSTALLATION
Alle Betriebssysteme
Nach Abschluss der Hardware Installation erkennt das Betriebssystem den EX-3655 automa-
tisch und installiert diesen.
2

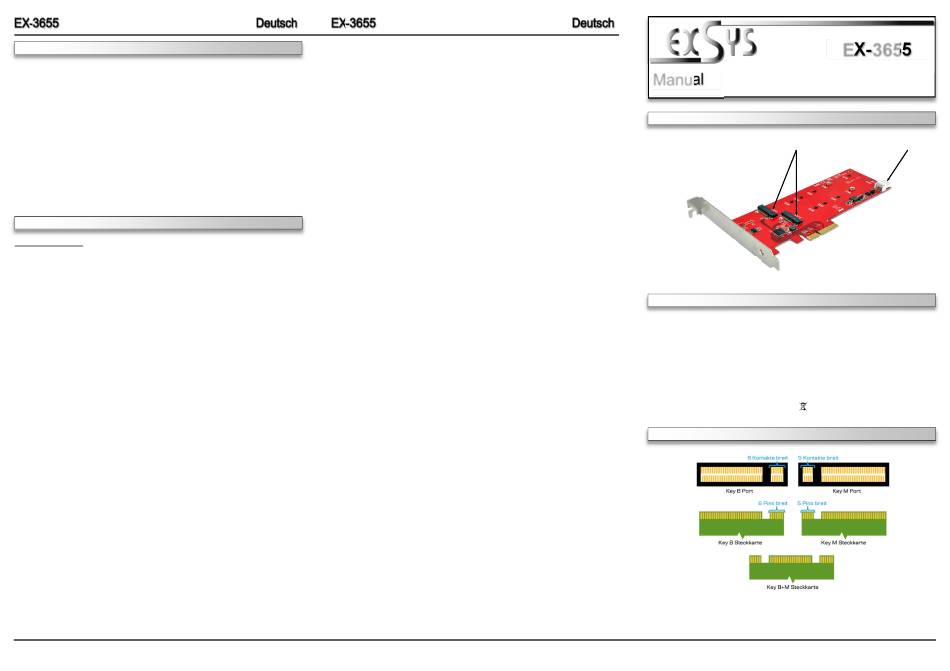

LAYOUT
DESCRIPTION & TECHNICAL INFORMATION
The EX-3655 is a M.2 NGFF card with two M.2 NGFF Ports, to connect M.2 NGFF modules.
You can use following M.2 NGFF modules: 22110, 2280, 2260 and 2242. The module with B-
key and also B+M-key will be supported. The EX-3655 guaranteed a stable data transmission
up to 6GB/s! It is not possible to change the address or IRQ settings manually because they will
be obtained automatically by the system BIOS and operating system.
Compatibility:
Operating System:
Connectors:
Extent of delivery:
Certificates:
DIFFERENT MODULES
With the „Keys" will ensure that only compatible modules fit into an M.2 NGFF Port. Currently
modules are Key B, Key M and Key B+M.
3
Manual
Vers. 1.0 / 16.01.17
2x Slot for M.2 NGFF Modul
(B-Key or B+M-Key)
PCI-Express x4 to x16, M.2 NGFF
All Operating Systems
2x M.2 NGFF Slot, 1x 4 Pin Floppy Connector
EX-3655, Manual, Low Profile Bracket, Screws for M.2 modules
CE / FCC / RoHS / WEEE
DE97424562 / WHQL
4
EX-3655
Connector for PC
Power Supply
