adstec VMT8000-Serie Schnellstartanleitung

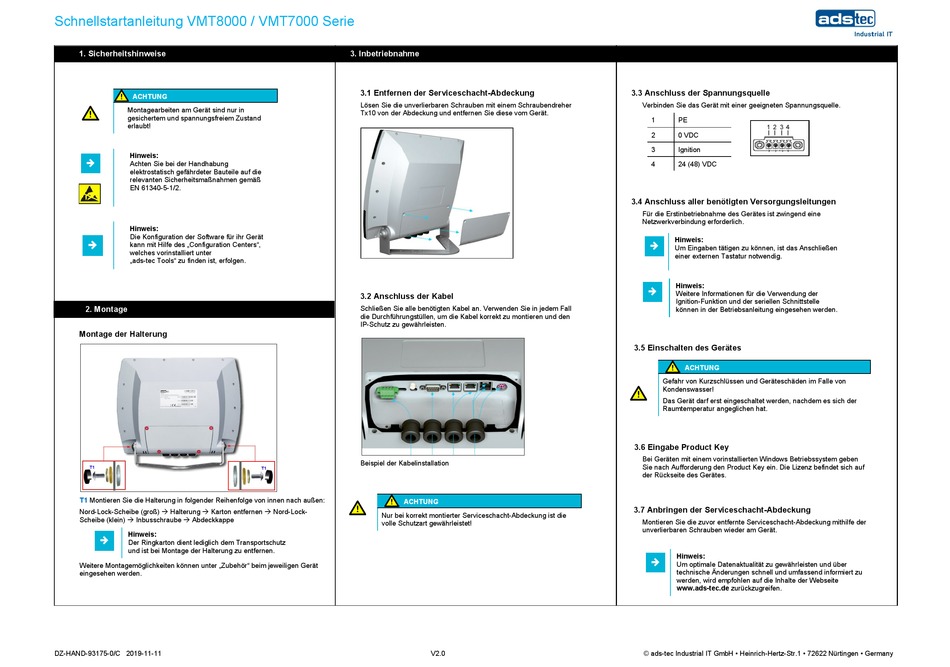

Schnellstartanleitung VMT8000 / VMT7000 Serie
1. Sicherheitshinweise
ACHTUNG
Montagearbeiten am Gerät sind nur in
gesichertem und spannungsfreiem Zustand
erlaubt!
Hinweis:
Achten Sie bei der Handhabung
elektrostatisch gefährdeter Bauteile auf die
relevanten Sicherheitsmaßnahmen gemäß
EN 61340-5-1/2.
Hinweis:
Die Konfiguration der Software für ihr Gerät
kann mit Hilfe des „Configuration Centers",
welches vorinstalliert unter
„ads-tec Tools" zu finden ist, erfolgen.
2. Montage
Montage der Halterung
T1 Montieren Sie die Halterung in folgender Reihenfolge von innen nach außen:
Nord-Lock-Scheibe (groß)  Halterung  Karton entfernen  Nord-Lock-
Scheibe (klein)  Inbusschraube  Abdeckkappe
Hinweis:
Der Ringkarton dient lediglich dem Transportschutz
und ist bei Montage der Halterung zu entfernen.
Weitere Montagemöglichkeiten können unter „Zubehör" beim jeweiligen Gerät
eingesehen werden.
DZ-HAND-93175-0/C 2019-11-11
3. Inbetriebnahme
3.1 Entfernen der Serviceschacht-Abdeckung
Lösen Sie die unverlierbaren Schrauben mit einem Schraubendreher
Tx10 von der Abdeckung und entfernen Sie diese vom Gerät.
3.2 Anschluss der Kabel
Schließen Sie alle benötigten Kabel an. Verwenden Sie in jedem Fall
die Durchführungstüllen, um die Kabel korrekt zu montieren und den
IP-Schutz zu gewährleisten.
Beispiel der Kabelinstallation
ACHTUNG
Nur bei korrekt montierter Serviceschacht-Abdeckung ist die
volle Schutzart gewährleistet!
V2.0
3.3 Anschluss der Spannungsquelle
Verbinden Sie das Gerät mit einer geeigneten Spannungsquelle.
1 PE
2 0 VDC
3 Ignition
4 24 (48) VDC
3.4 Anschluss aller benötigten Versorgungsleitungen
Für die Erstinbetriebnahme des Gerätes ist zwingend eine
Netzwerkverbindung erforderlich.
Hinweis:
Um Eingaben tätigen zu können, ist das Anschließen
einer externen Tastatur notwendig.
Hinweis:
Weitere Informationen für die Verwendung der
Ignition-Funktion und der seriellen Schnittstelle
können in der Betriebsanleitung eingesehen werden.
3.5 Einschalten des Gerätes
ACHTUNG
Gefahr von Kurzschlüssen und Geräteschäden im Falle von
Kondenswasser!
Das Gerät darf erst eingeschaltet werden, nachdem es sich der
Raumtemperatur angeglichen hat.
3.6 Eingabe Product Key
Bei Geräten mit einem vorinstallierten Windows Betriebssystem geben
Sie nach Aufforderung den Product Key ein. Die Lizenz befindet sich auf
der Rückseite des Gerätes.
3.7 Anbringen der Serviceschacht-Abdeckung
Montieren Sie die zuvor entfernte Serviceschacht-Abdeckung mithilfe der
unverlierbaren Schrauben wieder am Gerät.
Hinweis:
Um optimale Datenaktualität zu gewährleisten und über
technische Änderungen schnell und umfassend informiert zu
werden, wird empfohlen auf die Inhalte der Webseite
www.ads-tec.de zurückzugreifen.
© ads-tec Industrial IT GmbH • Heinrich-Hertz-Str.1 • 72622 Nürtingen • Germany
