Balcom Duo PLUS Bedienungsanleitung

2 Draht-BUS-System
Komplett-Set für das 1 bis 4 Familienhaus

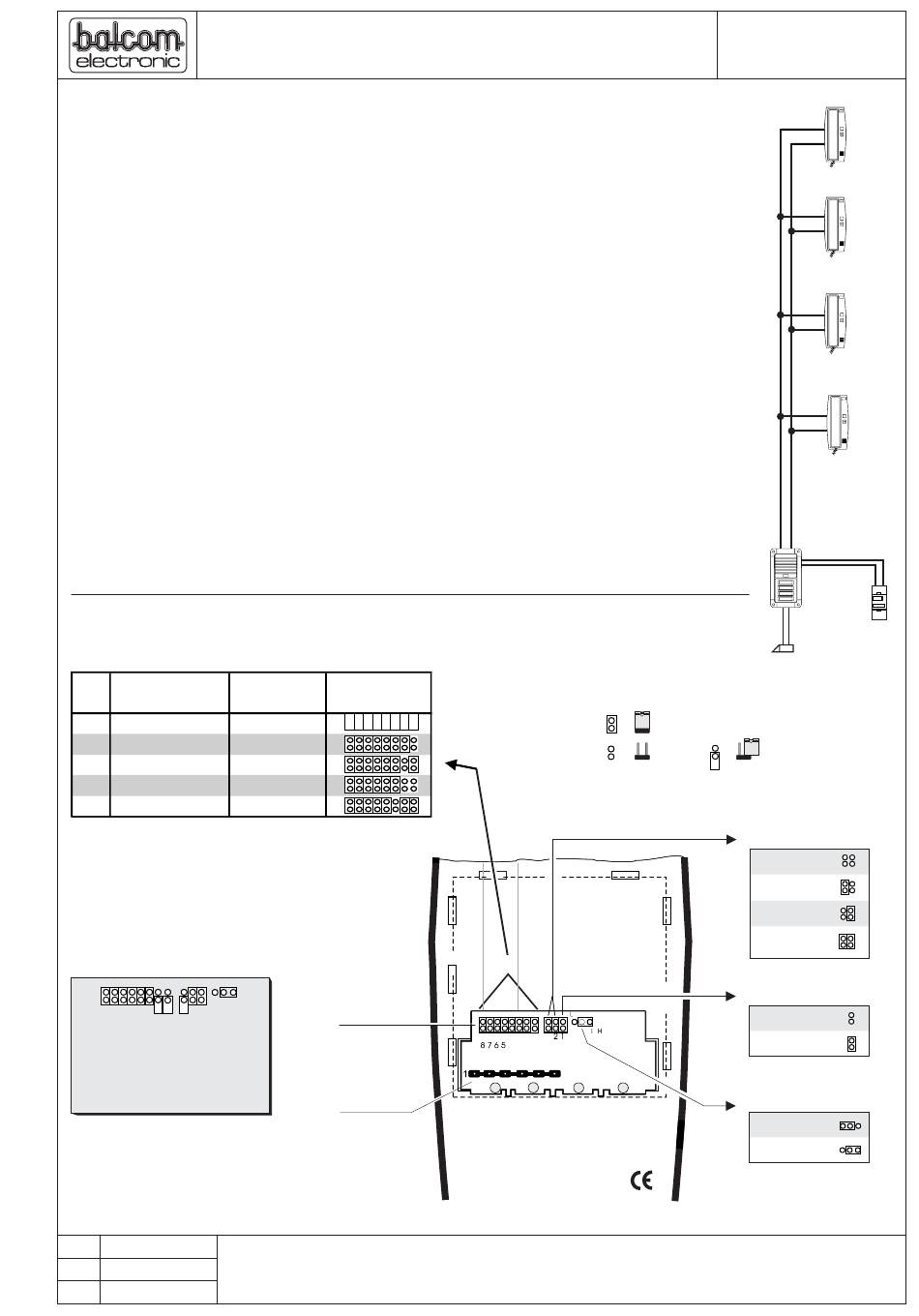

Technische Merkmale

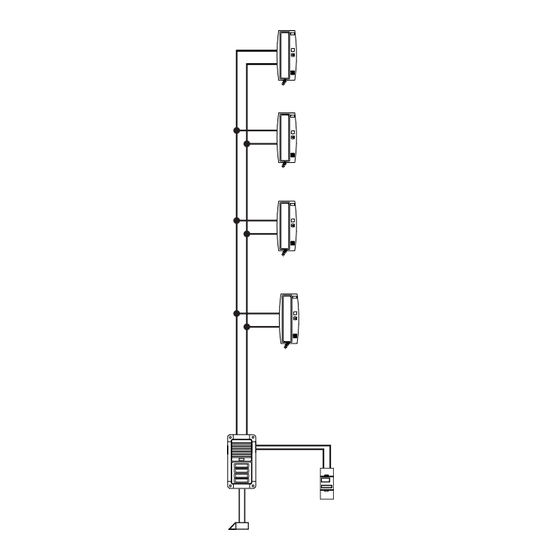

BALCOM-Duo-PLUS ist ein hochmodernes 2-Draht-Bus-System, das es ermöglicht, über eine 2-adrige Bus-
Leitung von einer Haustür zur Wohnung zu sprechen.
Der Sprechverkehr in Gegensprechtechnik (Sprachwaage) ist mithörgesperrt. Die Sprachqualität ist optimal.
Jede Wohnung kann individuell aus 4 Türrufmelodien, 2 Etagenrufmelodien und 2 Ruflautstärken wählen. Die
Türöffnung und eine weitere serienmäßige Zusatzfunktion werden ebenfalls über den Bus gesteuert.
Das Bus-System läßt sich problemlos von einer Person programmieren. Die einmal gewählte
Programmierung bleibt bei Spannungsausfall oder beim Tausch einzelner Komponenten erhalten.
In der Wohnung wird das Bus-Haustelefon BHT 9800 montiert. Das Bus-Haustelefon wird weder zum
Anschließen noch zum Programmieren geöffnet. Verdrahtet wird auf der Klemmleiste der Montageplatte.
Nach der Programmierung wird das BHT 9800 einfach auf die Montageplatte aufgesteckt (siehe
Montagehinweis). Die Programmierung erfolgt mittels steckbarer Brücken (Jumper).
Sollen mit dem Rufton in der Wohnung weitere Funktionen geschaltet werden. (z.B. bei Schwerhörigen)
verwendet man die Bus-Zusatzplatine BZP 98. Die beiden Tasten auf dem BHT 9800 steuern den Türöffner
und eine weitere Zusatzfunktion. Die Relaisausgänge hierzu befinden sich auf der Bus-Steuerplatine BSP 16.
Wichtige Hinweise !
• Der Hörer muß, während des Anwählens von der Türstation, aufliegen.
Dies kann insbesondere bei der Inbetriebnahme der Anlage zu Mißverständnissen führen, da bei
abgehobenem Hörer kein Gespräch aufgebaut werden kann.
Diese Funktion soll verhindern, daß bei einem nicht richtig aufgelegten Hörer an der Tür mitgehört wird.
• Bei der Nachrüstung des Bus-Systems BALCOM-Duo-PLUS auf ein vorhandenes Leitungsnetz
(z.B. Klingelanlage) muß sichergestellt sein, daß die Leitungen fremdspannungsfrei sind. Der
Leitungswiderstand darf maximal 600 Ohm betragen. Somit läßt sich die Leitungslänge nahezu
vernachlässigen.
Der Einbau von elektrischen Geräten sollte nur vom Elektrofachmann ausgeführt werden.
BUS-Haustelefon BHT 9800
WE Name
1
2
3
4
WE = Wohneinheit (mit BHT 9800)
eine
je WE wird Adresse vergeben
B E I S P I E L
2 1
ADDRESS
8 7 6 5 RING
4 3 2 1
MEL
Adresse = 3
Tür = Melodie 3
Etage = Melodie 2
Bus-Set 301-4
Blatt
Bearb. W. Arens / 10.01
Gepr.
D. Baird
Adressierung und Einstellung
Matrix Adresse
Türstation BHT 9800
8 7 6 5 4 3 2 1
R1;C1
R1;C2
R1;C3
R1;C4
Jumper
(Steckbrücken)
Steckerleiste
balcom electronic GmbH • Albaumer Str. 33 • 57399 Kirchhundem
Tel.: 0 27 23-71 65-0 • Fax: 0 27 23-7165-29 • www.balcom-electronic.de
Duo PLUS Duo PLUS
Jumper (Steckbrücke)
=
geschlossen
=
geöffnet
Adresse
LOW
HIGH
2 1
ADDRESS
RING
8 7 6 5
MEL
4 3 2 1
1
BHT 9800
- Rückseite -
BUS-SET
301 - 304
=
oder
Rufton / Türstation
Melodie 1
Melodie 2
Melodie 3
Melodie 4
Rufton / Etage
Melodie 1
Melodie 2
Lautstärke Rufton
leise
laut
Technische Änderungen und Druckfehler vorbehalten
