LAUER UBS 60 Betriebsanleitung

Betriebsanleitung
Erweiterungsbaustein zur Blocksteuerung UBS 15, UBS 20 und UBS 21
L 0
Licht
16V
LAUER
Inbetriebnahme:
Der Anschluss erfolgt entsprechend der Darstellung in Bild 2, wobei hier davon ausgegangen wurde dass am UBS 21
alle drei Blöcke und im Bild 3 am UBS 20 alle vier Blöcke benutzt werden. Am UBS 21 steht der Schalter ganz rechts
und am UBS 20 in Stellung 4 auf "ON" und der Eingang "A" des UBS 60 ist mit Klemme "4" (LED-Anschluss, UBS 20,
"3" LED-Anschluss, UBS 21) verbunden. Werden z.B. nur 3 Blöcke am UBS 20 benutzt, steht der Codierschalter in
Stellung "3" und Eingang "A" (UBS 60) wird mit Klemme "3" (UBS 20, LED Anschluss) verbunden. Die LED
Anschlüsse 1-4 des UBS 20, bzw. 1-3 des UBS 21 können auch weiterhin zur Block-Besetztanzeige verwendet
werden. In Bild 4 sieht man den Anschluß in Verbindung mit UBS 15. Hierbei ist zu beachten, dass der Eingang "A"
des UBS 60 immer mit dem Ausgang "RM" (1) des letzten UBS 15 vor dem ausgeklammerten Bereich zu verdrahten
ist.
Als Freigabemodul kann LBS 90 (als Zubehör erhältlich), oder ein externer Taster mit zusätzlicher LED eingesetzt
werden. Der Vorwiderstand für die LED ist im UBS 60 bereits eingebaut. Da UBS 20 vier Blöcke steuert, und somit
extern erst eine Aufteilung durch die Ringleitung von Block 4 nach Block 1 möglich ist, läßt sich ein ausgeklammerter
Bereich auch nur an dieser Stelle realisieren. Das gleiche gilt bei UBS 21 zwischen Block 3 und 4. Dies ist bei der
Anlagenplanung zu beachten. Bei Verwendung von zwei Modulen lassen sich dementsprechend auch zwei Bereiche
ausklammern. Mit dem UBS 15 lassen sich an beliebiger Stelle Bereiche ausklammern. Trotzdem sollten zwischen
zwei ausgeklammerten Bereichen mindestens zwei Blockbausteine UBS 15 installiert werden. Bei Verwendung von
nur einem Baustein kann es zum totalen Stillstand kommen, da in diesem Bereich im ungünstigsten Fall keine
Ausweichmöglichkeit besteht.
Die komplette Verdrahtung bezüglich der Gleisanschlüsse ist aus der Betriebsanleitung des UBS 15, UBS 20, bzw.
des UBS 21 ersichtlich.
Funktion:
Nach Anschluss des UBS 60 werden ankommende Züge im letzten Block so lange angehalten, bis die
angeschlossene Taste gedrückt wird (LED leuchtet), oder es wird die Einfahrt automatisch durch einen Zug im Block
nach dem ausgeklammerten Bereich ausgelöst, sobald dieser den Block verläßt. Damit ist sichergestellt, dass nur
ein Zug in den ausgeklammerten Bereich einfahren kann, wenn ein anderer heraus fährt oder bei freien Gleisen die
Taste gedrückt wird.
Hinweis:
Bei aufleuchtender LED und besetztem Nachblock ist der Taster ohne Funktion.
Vertrieb: Mondial, P. Brämer, Woldlandstr. 20, 26529 Osteel,
T D
A

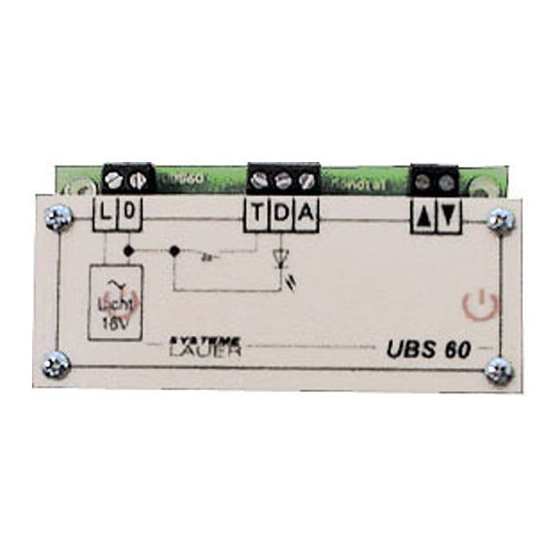

UBS 60
UBS 60
Artikel Nr. 4060
Beschreibung:
Mit dem Erweiterungsbaustein
UBS 60 werden in Verbindung mit
UBS 15, UBS 20 oder UBS 21
Bereiche, wie Schattenbahnhöfe
oder Rangierabschnitte, auf der
Modellbahnanlage
ausgeklammert, um somit auch
hier eine Blocksicherung zu
gewährleisten.
04934-4956771, Fax: 04934-4956772
