LAUER LBS 40 Betriebsanleitung

Betriebsanleitung
Erweiterungsbaustein für LBS 20, LBS 21 und LBS 30
für Weichenantriebe mit Endabschaltung
Zeigt die Stellung der Weiche über LED
Durch Anschluss weiterer LEDs auch
Anzeige im Gleisbildstellpult
Überwachung der Weiche bei schlechtem
Kontakt.
Einfacher Anschluss durch Aufstecken und
verschrauben
Weichen in einem Schattenbahnhof liegen meistens in einem verdeckten Bereich der Anlage. Eine
Einsicht ist dann nicht möglich. LBS 40 zeigt Ihnen nun immer die richtige Stellung der Weichen.

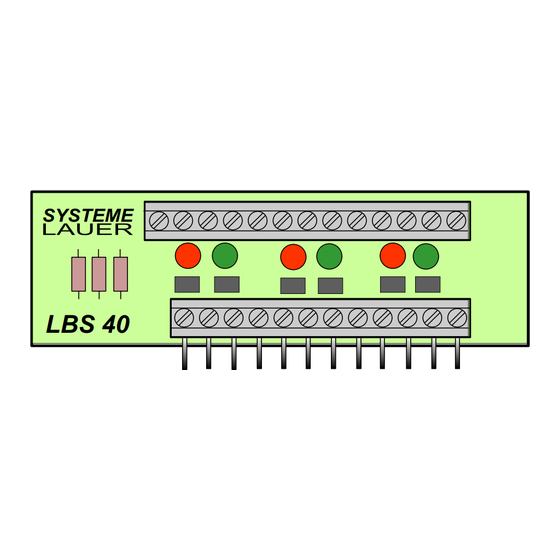

Die Anzeige erfolgt über 6 Leuchtdioden, die auf der Platine montiert sind. Für jeden
Weichenantrieb eine grüne LED für die Stellung "Einfahrt" und eine rot LED für die Stellung
"Umfahren". So kann man nun feststellen, ob die Weiche geschaltet hat und kann außerdem im
Vergleich mit LBS 90 sehen, ob der Zustand stimmt. Das heißt, wenn ein Gleis belegt ist, leuchtet
am LBS 90 die entsprechende LED und somit zeigt am LBS 40 die rote Rückmelde-LED, dass die
Weiche auf Umfahren geschaltet hat. Fährt der Zug aus dem Gleis, erlischt die LED am LBS 90 und
die grüne LED am LBS 40 zeigt an, das die Weiche wieder auf Einfahrt geschaltet hat. Sollte die
LED am LBS 40 einmal nicht aufleuchten, ist ein schlechter Kontakt an der Weiche die Ursache.
LBS 40 dient
Kabelunterbrechungen.
Zusätzlich befindet sich ein entsprechender Stecker für weitere LED´s auf der Platine. Eine
zusätzliche LED mit einer Kabelverlängerung beliebiger Länge und einem Stecker kann hier
wahlweise aufgesteckt werden. So läßt sich dann eine Anzeige in einem Gleisbildstellpult
realisieren. Die LED´s auf der Platine sind dann auch weiterhin in Betrieb.
Es sind alle Weichenantriebe mit Endabschaltung geeignet. Bei älteren Weichen, die nicht über
eine Endabschaltung verfügen, leuchten beide LED´s. LBS 40 wird einfach auf die rückseitige
Anschlussklemme des LBS 20/21 usw. gesteckt und verschraubt. Die Anschlussklemme für den
Ausgang ist 1:1 durchgeschleift. Ein zusätzlicher Anschluss an der Ausgangsklemme ganz links,
wird mit dem 0-Leiter am LBS 10 verbunden. Außerdem besteht die Möglichkeit, durch entfernen
der Verbindungsstifte eine Kabelverbindung zwischen LBS 20/21 und LBS 40 herzustellen. So kann
das LBS 40 auch so installiert werden, um die Leuchtdioden in einem besserem Blickfeld zu setzen.
Diese Variante könnte man einsetzen, wenn keine weiteren LED´s für ein Gleisbildstellpult geplant
werden.
Technische Änderungen vorbehalten
Vertrieb: Mondial, P. Brämer, Woldlandstr. 20, 26529 Osteel,
Rückmeldung über LED´s
also gleichzeitig
SYSTEME
LAUER
LBS 40
zur Fehlererkennung
LBS 40
Best. Nr. 2040
von defekten
04934-4956771, Fax: 04934-4956772
Weichen oder
