KM Sistema Componente Manual del Propietario
Modelo: KM6500 / KM6500.2
Distribuidor autorizado de Kicker:
Fecha de compra:
Número de modelo de altavoz:
El sistema KM6500.2 de componentes de alto rendimiento está especialmente diseñado para "Livin
'Loud" en el medio marino, y se realizan con materiales y técnicas avanzadas de construcción, el
mantenimiento de un rendimiento óptimo durante muchos años. El KM6500.2 cuenta con un par de 6,5
"y woofers de 1,7" cuerno-cargado los controladores de compresión. El KM6500 viene con un par de
6.5 "woofers solamente. Combine el KM6500.2 y KM6500 para un sistema de 6 conductores.

ESPECIFICACIONES

Modelo:
Tamaño del woofer, plg (mm)
Tamaño del cuerno, plg (mm)
Salir de Cuernos
Material del Cúpula
Impedancia nominal [Zn], ohmio
Procesamiento máximo de potencia, vatios (RMS)
Sensibilidad [SPLo], dB @ 1W, 1m
Gama de potencias, Hz
Woofer Diámetro de montaje, plg (cm)
Woofer Profundidad de montaje, plg (cm)
Cuerno Diámetro de montaje, plg (cm)
Cuerno Profundidad de montaje, plg (cm)
Paso alto, dB por octava, en la Frecuencia, Hz
Paso bajo, dB por octava, en la Frecuencia, Hz
Nivel de Salida Alta Frecuencia, dB

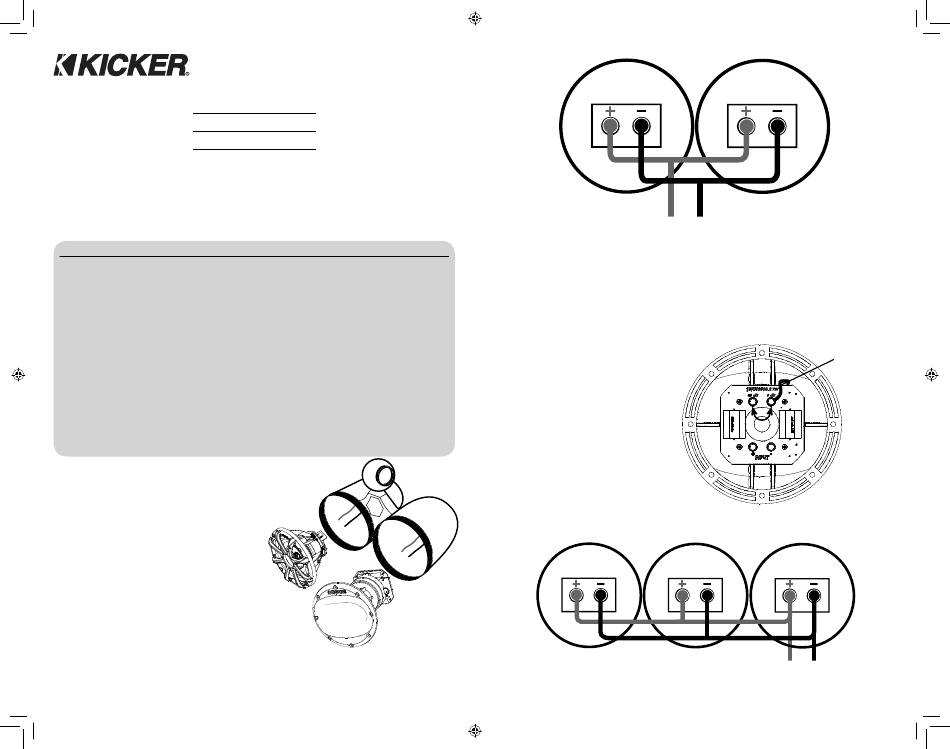

CABLEADO Y INSTALACIÓN
Wire e instale los controladores KM6500.2 y cuernos
a sus latas de altavoces según las instrucciones del
fabricante. Para un rendimiento óptimo, vagamente
cubrir el 50% -100% de la lata con poli-fi l.
De las latas Wire en paralelo como se ilustra en
la parte superior de la página 3. Si ha añadido un
altavoz adicional para cada canal con los KM6500,
por favor, el esquema de referencia en la parte inferior
de la página 3.
Para obtener el mejor rendimiento con una mínima
distorsión de su sistema de KM, utilice un fi ltro de
paso alto (o cruzado), 80-100Hz es un buen punto
de partida.
Note: Los altavoces Kicker marinos tienen proteger magnético y aminoran la desviación de brújula y calibrador. Los altavoces Kicker marinos
encuentran o exceden los estándares de la industria para la humedad y la corrosión ambientales, y para la degradación material debido a la
exposición de ultravioleta.
4
KM COMPONENT SYSTEM
2010 KM6500 RevG.indd 4-5 2010 KM6500 RevG.indd 4-5
KM6500.2 KM6500
6-1/2", 165 mm 6-1/2", 165 mm
1.7", 43.2 mm N/A
True Tractrix 60x90, 1", 25.4 mm N/A
Titanium N/A
4 4
400 (200) 200 (100)
94.5 dB 1 mid, 99.5 dB 2 mids 90.5 dB
50 - 22,000 Hz 50 - 1,700 Hz
5-11/16", 144 cm 5-11/16", 155 cm
3-7/8", 99 cm 3-7/8", 99 cm
5-11/16", 144 cm N/A
7-3/16", 183 cm N/A
18 dB @ 1,700 Hz N/A
12 dB @ 1,700 Hz 12 dB @ 1,700 Hz
0 or +6 N/A
+
-
+
-
Caja Altavoz Cuerno
Terminal
+
De Amplifi cador
CROSSOVER
El KM6500.2 utiliza un divisor de frecuencias incorporado por tanto el woofer y el cuerno. Para ajustar el
nivel de salida, utilice el puente en la parte trasera de la bocina, presionando sobre el terminal, introducir
el cable y la liberación de la terminal para asegurarlo. Por ejemplo, cuando se utiliza el KM6500.2 con
woofers adicional proporcionada en el KM6500, mover el cable de puente a +6 dB.
Cuerno
0 dB da una respuesta de
frecuencia plana y es la confi guración
recomendada para el uso con un
altavoz.
+6 dB da una respuesta de
frecuencia plana y es la confi guración
recomendada para su uso con dos
altavoces de graves.
Caja Woofer Caja Altavoz Cuerno
Terminal
Caja Woofer
Terminal
-
Alambre de
Puente
Caja Woofer
Terminal Terminal
+
-
De Amplifi cador
